Консоли СТРАТ для монтажа инженерных сетей
Консоли СТРАТ применяются для создания опорных конструкций при монтаже кабельных трасс, трубопроводов, вентиляции и других инженерных коммуникаций. Они позволяют собрать жёсткую и при этом модульную систему крепления, которую удобно адаптировать под фактическую конфигурацию объекта.
Такие решения особенно востребованы на промышленных предприятиях, в логистических комплексах, технических помещениях, инженерных зонах и на объектах с большим количеством коммуникаций. Консоль СТРАТ может использоваться как самостоятельный несущий элемент либо входить в сборную конструкцию вместе со стойками, профилями, опорами, соединителями и крепежом.
Где применяются СТРАТ-консоли
Основная задача консоли — сформировать выносную опору для размещения инженерной трассы. На неё могут устанавливаться кабельные лотки, трубы, полки и другие элементы.
Консоли подходят для:
- кабельных трасс силовых и слаботочных систем;
- структурированных кабельных сетей;
- трубопроводов различного назначения;
- систем вентиляции и кондиционирования;
- инженерных коммуникаций в технических помещениях;
- прокладки сетей вдоль стен и строительных конструкций;
- создания многоуровневых монтажных решений.
Модульная конструкция удобна тем, что позволяет изменить положение оборудования, добавить новый уровень или расширить существующую трассу без изготовления индивидуальной металлоконструкции.
Консоли СТРАТ 41×21 и 41×41: в чём разница
Один из основных параметров при выборе — тип применяемого СТРАТ-профиля.
Консоль СТРАТ 41×21 подходит для конструкций, где не требуется повышенная несущая способность и важно сохранить компактные размеры узла. Такие решения могут использоваться для сравнительно лёгких кабельных трасс и вспомогательных инженерных коммуникаций.

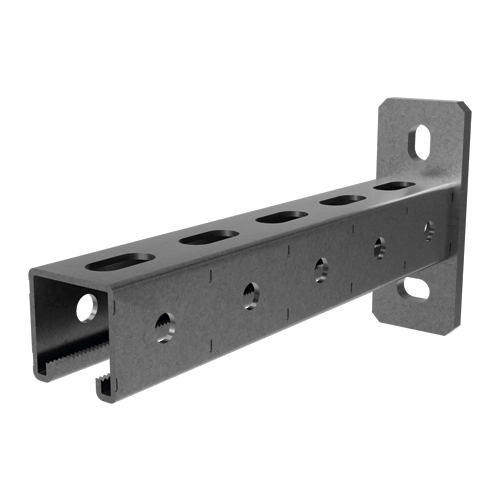

Консоль СТРАТ 41×41 имеет более высокий профиль и применяется там, где требуется большая жёсткость конструкции. Она востребована при монтаже более тяжёлых трасс, увеличенном вылете консоли или повышенной нагрузке.
Выбирать типоразмер только по габаритам не стоит. Необходимо учитывать массу оборудования, длину консоли, способ крепления и распределение нагрузки.
Одинарные и двойные консоли
В зависимости от задачи применяются разные конструктивные исполнения.

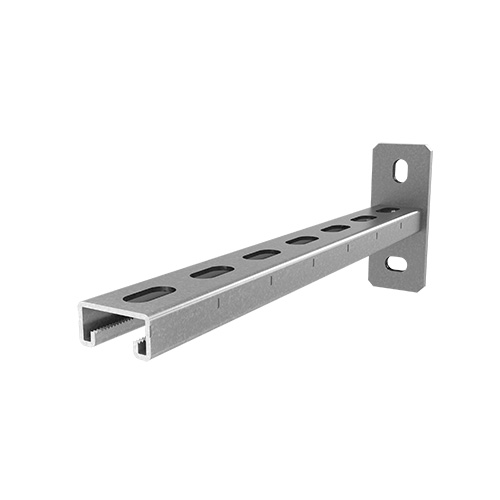

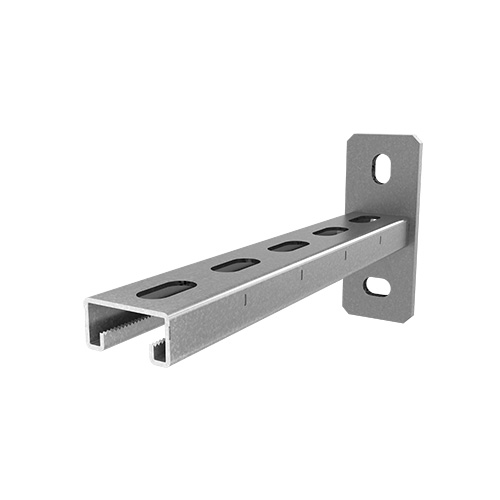

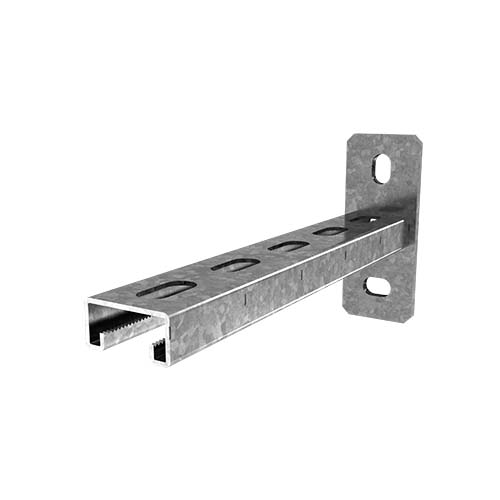

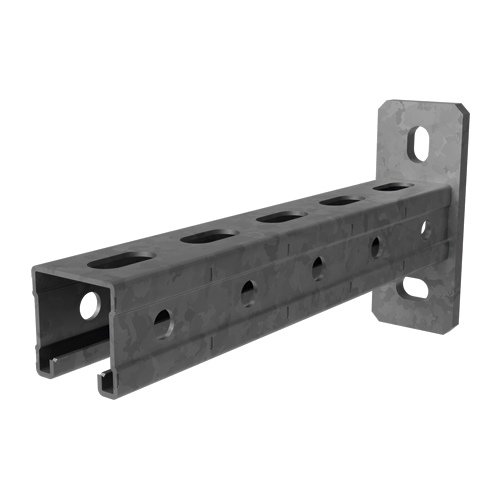

Одинарная консоль СТРАТ
Используется для монтажа одной горизонтальной опоры. Такое решение удобно при прокладке трассы вдоль стены, стойки или другой несущей конструкции.
Одинарная консоль может применяться для кабельного лотка, трубопровода или отдельной монтажной полки.

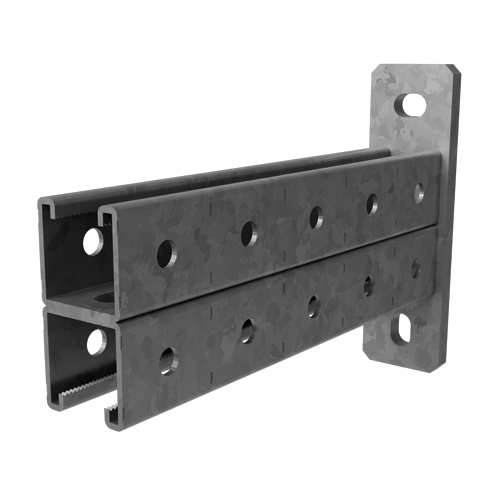

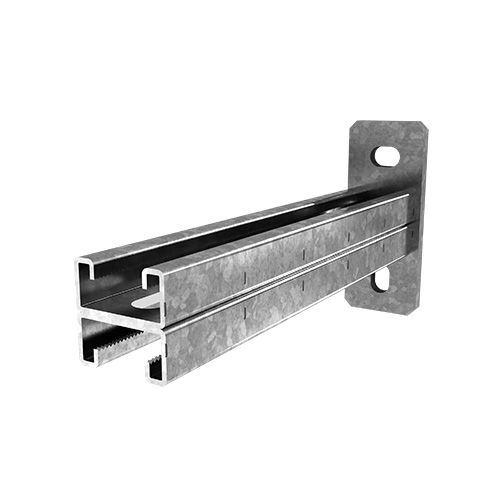

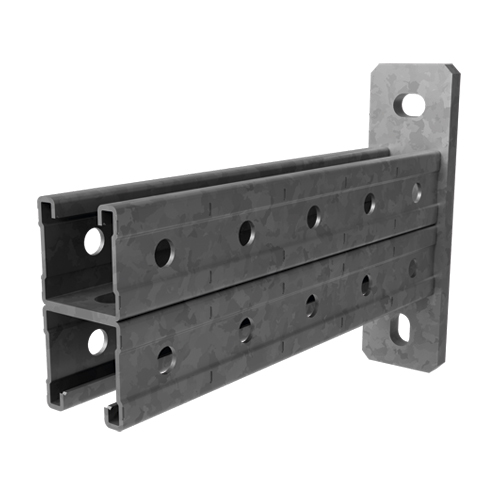

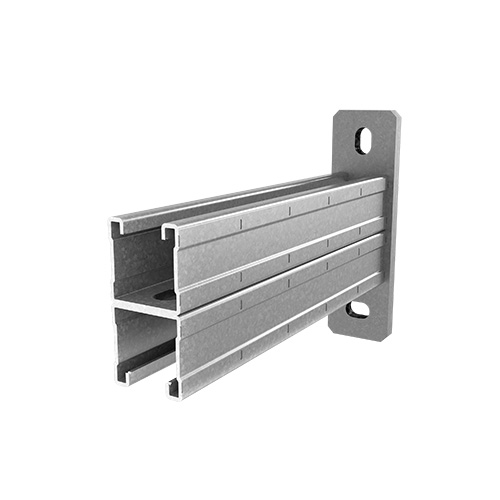

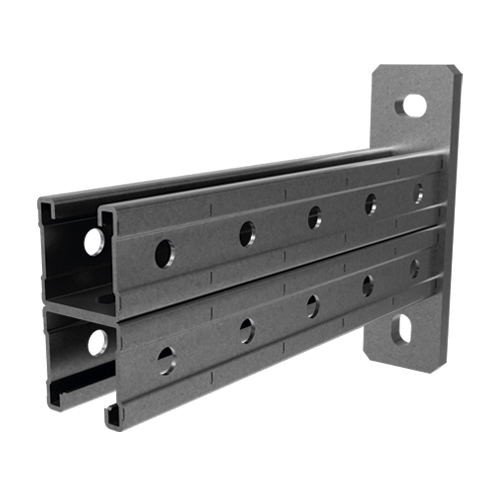

Двойная консоль СТРАТ
Двойное исполнение позволяет сформировать более жёсткий или многоуровневый узел. Оно может использоваться при повышенных нагрузках, размещении нескольких трасс либо построении более сложной монтажной конструкции.
Выбор между одинарным и двойным вариантом зависит от проектной схемы и требуемой несущей способности.
Как выбрать длину консоли
В каталоге применяются консоли разного вылета. Конкретная длина выбирается исходя из ширины устанавливаемой инженерной трассы и необходимого запаса для монтажа.
При подборе важно учитывать:
- ширину кабельного лотка или трубопровода;
- количество коммуникаций;
- расстояние от стены или стойки;
- место для крепежа;
- предполагаемое расширение трассы;
- общий вес оборудования;
- условия доступа для обслуживания.
Например, для компактной кабельной линии может быть достаточно короткой консоли, а для нескольких параллельных лотков потребуется увеличенный вылет.
Чем длиннее консоль, тем больше значение имеет расчёт нагрузки: одинаковый вес создаёт различный изгибающий момент в зависимости от расстояния до точки крепления.
Толщина металла и нагрузка
Консоли могут отличаться не только размером профиля и длиной, но и толщиной стали. Этот параметр непосредственно влияет на жёсткость изделия и допустимую нагрузку.
При выборе следует учитывать не только массу самой трассы, но и:
- вес кабеля после полного заполнения лотка;
- массу труб и транспортируемой среды;
- крепёжные элементы;
- дополнительное оборудование;
- возможные эксплуатационные нагрузки;
- запас для последующего расширения.
Для ответственных объектов тип консоли и схема крепления должны определяться расчётом или проектной документацией.
Защита от коррозии
Для инженерных креплений большое значение имеет защитное покрытие. Цинковое покрытие помогает защитить стальные элементы от коррозии и продлить срок их эксплуатации.
Подходящее исполнение выбирают с учётом условий эксплуатации:
- сухие отапливаемые помещения;
- технические зоны;
- склады;
- производственные цеха;
- помещения с повышенной влажностью;
- наружная установка;
- агрессивная промышленная среда.
Если крепёжная система работает во влажной или химически активной среде, важно подбирать не только саму консоль, но и совместимые по исполнению гайки, болты, шайбы и соединительные элементы.
Как консоль крепится к конструкции
В зависимости от схемы монтажа консоль может устанавливаться на стену, СТРАТ-стойку или другую несущую конструкцию.
Стойки СТРАТ используются для потолочного или напольного крепления кабельных трасс и позволяют устанавливать консоли и полки на необходимой высоте благодаря перфорации профиля.
Это удобно при построении многоуровневых систем. Например, на одной стойке можно разместить несколько консолей для силовых кабелей, слаботочных линий и других инженерных коммуникаций.
Преимущества СТРАТ-системы при монтаже
Главное достоинство таких решений — модульность. На объекте не требуется для каждого изменения изготавливать отдельную сварную конструкцию.
СТРАТ-система позволяет:
- регулировать положение элементов;
- изменять высоту установки;
- добавлять новые консоли;
- собирать многоуровневые опоры;
- заменять отдельные компоненты;
- расширять инженерные трассы;
- использовать типовой крепёж;
- упростить последующее обслуживание.
Это особенно удобно для предприятий, где инженерная инфраструктура регулярно модернизируется.
Что учитывать при подборе консоли СТРАТ
Перед заказом желательно определить несколько исходных параметров:
- размер профиля — 41×21 или 41×41;
- необходимый вылет консоли;
- одинарное или двойное исполнение;
- толщину металла;
- предполагаемую нагрузку;
- тип инженерной трассы;
- способ крепления;
- условия эксплуатации;
- защитное покрытие;
- совместимость с другими элементами СТРАТ-системы.
Если консоли подбираются для промышленного объекта, лучше рассматривать весь монтажный узел целиком: стойку, консоль, соединители, крепёж и установленную на них трассу.
Комплектование инженерных креплений
Для сборки законченной конструкции одной консоли обычно недостаточно. В зависимости от схемы могут потребоваться СТРАТ-профили и стойки, опоры, соединители, укосины, гайки, защитные колпачки и другой крепёж.
Использование компонентов одной монтажной системы упрощает комплектацию объекта и позволяет заранее подобрать совместимые элементы. Для усиления выносного узла могут применяться укосины, а для формирования напольных и потолочных опор — стойки и специальные опорные элементы.
При комплектации крупного объекта удобно заранее сформировать спецификацию по типам и количеству консолей, длинам профилей и крепёжным элементам. Это снижает риск несовместимости компонентов и нехватки деталей уже во время монтажа.
Консоли СТРАТ для промышленных и инфраструктурных объектов
При использовании на производственных площадках к монтажным конструкциям предъявляются повышенные требования. Необходимо учитывать не только статическую нагрузку, но и вибрации, условия среды, доступность узлов и возможность дальнейшего расширения сети.
Для таких объектов СТРАТ-конструкции удобны тем, что позволяют создать стандартизированную систему креплений для разных инженерных коммуникаций и при необходимости модернизировать отдельные участки без полной замены несущей конструкции.
ООО «КОНТУР-ЗЕТ» поставляет консоли СТРАТ и другие элементы крепления инженерных сетей для комплектации промышленных, логистических и инфраструктурных объектов. При подборе рекомендуется ориентироваться на проектные нагрузки, требуемый типоразмер, условия эксплуатации и совместимость всех компонентов монтажного узла.
