СТРАТ профиль используется как несущая основа для монтажа кабельных трасс, инженерных коммуникаций, трубопроводов и другого оборудования. Модульный принцип позволяет собирать опорные конструкции под конкретную нагрузку и геометрию объекта без изготовления большого количества нестандартных сварных элементов.
В разделе представлены профили СТРАТ различных типоразмеров и исполнений для создания монтажных рам, подвесов, стоек, консолей и других опорных конструкций. Система особенно удобна на промышленных предприятиях, складах, логистических комплексах, энергетических и инфраструктурных объектах, где кабельные и инженерные трассы регулярно расширяются или модернизируются.
СТРАТ-профиль является частью модульной монтажной системы. Его можно сочетать с консолями, соединителями, крепёжными элементами и другими компонентами, формируя конструкцию под конкретную задачу.
Где применяется СТРАТ профиль
Сфера применения профиля не ограничивается кабельными трассами. Благодаря универсальной геометрии его используют как основу для различных инженерных конструкций.
Кабельные трассы
Профиль применяется для крепления кабельных лотков, коробов и других элементов кабеленесущих систем.
Инженерные коммуникации
На профиле можно размещать трубопроводы, вентиляционные элементы и другие инженерные линии при соответствующем расчёте нагрузки.
Монтажные рамы
Из профиля собираются опорные рамы, стойки, подвесы и пространственные конструкции для оборудования.
Модернизация трасс
Модульная конструкция позволяет добавлять новые элементы без полной переделки существующей несущей системы.
СТРАТ профиль 41×41
Один из наиболее востребованных вариантов — СТРАТ профиль 41×41. Такое сечение удобно для создания несущих конструкций, рам и опор, где требуется повышенная жёсткость по сравнению с более компактным профилем.
Профиль СТРАТ 41×41 может использоваться как вертикальный или горизонтальный элемент конструкции, а также как основа для установки консолей и крепёжных компонентов.
Профиль 41×41 целесообразно рассматривать, когда требуется
- создать жёсткую монтажную раму;
- установить несколько кабельных лотков;
- сформировать подвесную конструкцию;
- смонтировать стойку для инженерных коммуникаций;
- предусмотреть запас по нагрузке;
- обеспечить возможность дальнейшей модернизации.
При выборе конкретного профиля важно учитывать не только размер 41×41 мм, но и толщину металла, длину элемента, способ крепления и расчётную нагрузку.
СТРАТ профиль 41×21
СТРАТ профиль 41×21 имеет меньшую высоту сечения и подходит для конструкций, где требуется более компактное решение и отсутствует необходимость в повышенной несущей способности профиля 41×41.
Такой профиль может применяться для относительно лёгких кабельных трасс, дополнительных опор, небольших монтажных конструкций и участков с ограниченным пространством.
41×21 мм
Более компактное решение для лёгких и средних монтажных задач, если расчётная нагрузка позволяет использовать такое сечение.
41×41 мм
Более универсальный вариант для рам, стоек и нагруженных конструкций, где требуется дополнительная жёсткость.
Выбирать профиль только по размерам не стоит. Для несущей конструкции необходимо учитывать массу оборудования, расстояние между точками крепления, конфигурацию системы и эксплуатационные нагрузки.

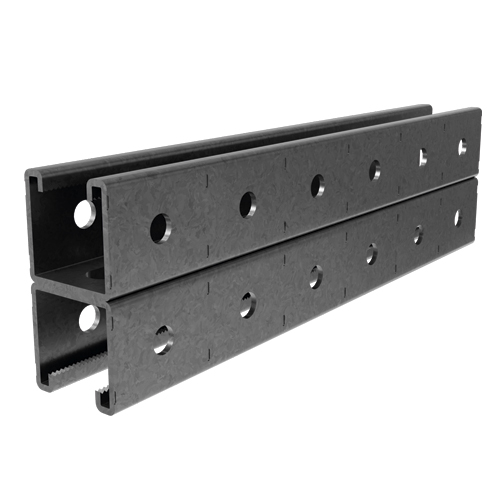

Перфорированный СТРАТ профиль
СТРАТ профиль перфорированный удобен при сборке модульных конструкций, поскольку отверстия позволяют устанавливать соединители, консоли и крепёж в различных положениях без дополнительного сверления профиля непосредственно на объекте.
Это особенно полезно при монтаже инженерных систем, где положение элементов необходимо корректировать уже по месту.
Главное преимущество перфорированного исполнения — гибкость монтажа. Конструкцию проще адаптировать под реальные отметки оборудования и трасс, а при модернизации можно изменить расположение компонентов без изготовления новой опоры.
СТРАТ профиль длиной 3000 мм
Профиль СТРАТ 3000 мм удобен как базовая заготовка для монтажа длинных стоек, рам и горизонтальных опор. На объекте его можно использовать целиком либо резать на участки необходимой длины согласно монтажной схеме.
В проектах часто востребованы сочетания типа СТРАТ профиль 41×41×3000 или профиль 41×21 длиной 3000 мм. Конкретный вариант подбирается по проектной нагрузке и конфигурации конструкции.
При расчёте материала важно учитывать не только суммарную длину профиля, но и количество точек опирания, места соединений и возможные технологические отходы при раскрое.
Толщина профиля и несущая способность
Для профилей одинакового сечения могут использоваться разные толщины металла. Например, при подборе СТРАТ профиля 41×41 встречаются варианты, которые различаются толщиной стенки и, соответственно, допустимой нагрузкой.
В коммерческих и проектных запросах могут использоваться обозначения наподобие:
- СТРАТ профиль 41×41×2;
- СТРАТ профиль 41×41×2,5;
- СТРАТ профиль 41×41×3000;
- СТРАТ профиль 41×21 мм.
Последовательность размеров в маркировке конкретного изделия лучше сверять с карточкой товара и технической документацией производителя, поскольку обозначение может включать сечение, толщину металла и длину.
Как выбрать профиль СТРАТ
Подбор начинается с понимания того, какую конструкцию необходимо получить. Если профиль используется в качестве несущего элемента, важно учитывать реальные нагрузки и способ крепления.
При выборе учитывают
- сечение профиля;
- толщину металла;
- длину элемента;
- наличие перфорации;
- расчётную нагрузку;
- расстояние между опорами;
- способ крепления к строительным конструкциям;
- массу кабельных трасс или инженерного оборудования;
- условия эксплуатации;
- требования к коррозионной стойкости;
- необходимость дальнейшего расширения системы.
Почему важно учитывать нагрузку всей конструкции
Ошибка при подборе профиля часто связана с тем, что учитывается только собственная масса кабельного лотка или трубопровода. На практике нагрузка складывается из нескольких составляющих.
Необходимо учитывать:
- массу самого профиля и крепежа;
- массу кабельного лотка;
- массу кабеля при полной загрузке;
- массу дополнительного оборудования;
- расстояние между точками крепления;
- возможное увеличение нагрузки при дальнейшей модернизации.
Если трасса проектируется с перспективой расширения, полезно предусмотреть резерв несущей способности заранее. Это обычно проще, чем полностью усиливать опорную систему после ввода объекта в эксплуатацию.
СТРАТ-система как модульная конструкция
СТРАТ профиль является базовым элементом более широкой монтажной системы. Вместе с ним применяются консоли, соединители, крепёж, опорные элементы и другие комплектующие.
Такая схема позволяет собирать:
- одиночные консольные опоры;
- напольные и настенные стойки;
- потолочные подвесы;
- П-образные и рамные конструкции;
- многоуровневые опоры для кабельных трасс;
- общие монтажные системы для нескольких инженерных коммуникаций.
Модульный принцип особенно удобен для промышленных объектов, где конфигурация инженерных трасс может меняться в процессе эксплуатации.
СТРАТ профиль для кабельных трасс
При монтаже кабеленесущих систем профиль может выполнять роль основы для консолей и подвесов. Такая конструкция позволяет разместить кабельные лотки на стенах, колоннах, потолочных подвесах или самостоятельных монтажных рамах.
Для многоуровневых трасс на одном вертикальном профиле можно разместить несколько консолей. Это помогает компактно организовать кабельные линии и сохранить доступ к ним для обслуживания.
Модульная конструкция упрощает дальнейшее расширение трассы: при наличии необходимого резерва на профиль можно добавить дополнительную консоль или изменить положение существующего элемента.
Применение на промышленных объектах
На предприятиях монтажные конструкции должны учитывать не только статическую нагрузку, но и реальные условия среды. Профиль может эксплуатироваться в производственных цехах, технических помещениях, на складах и наружных площадках.
При подборе для промышленной площадки важны
- влажность;
- температурный диапазон;
- запылённость;
- агрессивность среды;
- вибрационные нагрузки;
- условия наружной эксплуатации;
- требования к сроку службы;
- доступность конструкции для осмотра.
Как правильно рассчитать количество профиля
Расход нельзя определять только по длине кабельной трассы. Сначала необходимо понять конструктивную схему опор.
При расчёте учитывают:
- количество вертикальных стоек;
- длину каждого элемента;
- количество потолочных подвесов;
- шаг установки опор;
- количество монтажных рам;
- необходимость усиления отдельных участков;
- раскрой стандартных профилей;
- запас на монтаж и корректировку конструкции.
Для большого проекта рационально считать профиль вместе с консолями, соединителями и крепежом. Так проще сформировать полноценную спецификацию и избежать ситуации, когда основной материал уже доставлен, а части монтажных элементов не хватает.
Что учитывать перед покупкой СТРАТ профиля
Если требуется купить профиль СТРАТ для конкретного объекта, желательно подбирать его не изолированно, а вместе с остальными элементами системы.
Перед заказом желательно определить
- требуемое сечение — например, 41×21 или 41×41;
- длину профиля;
- толщину металла;
- тип исполнения;
- условия эксплуатации;
- количество профилей;
- типы консолей;
- соединительные элементы;
- крепёж;
- расчётную нагрузку.
Не стоит выбирать профиль только по минимальной цене. Сечение, толщина металла и исполнение должны соответствовать нагрузке и условиям объекта. В противном случае экономия на несущем элементе может потребовать усиления конструкции уже после монтажа.
СТРАТ и другая продукция OSTEC
СТРАТ-система является частью линейки оборудования OSTEC для организации инженерных и кабельных систем. При комплектации объекта профиль можно рассматривать вместе с кабеленесущими системами, крепежом, монтажными элементами, молниезащитой и другими решениями производителя.
Посмотреть другие группы оборудования можно в разделе «Продукция OSTEC».
Часто задаваемые вопросы
Чем СТРАТ профиль 41×41 отличается от 41×21?
Главное отличие — высота сечения. Профиль 41×41 обычно рассматривают для более жёстких и нагруженных конструкций, а 41×21 — для компактных решений и менее нагруженных участков. Окончательный выбор необходимо делать по расчётной нагрузке.
Для чего нужен перфорированный СТРАТ профиль?
Перфорация упрощает установку соединителей, консолей и крепёжных элементов. Она позволяет менять положение компонентов без дополнительного сверления профиля на объекте.
Что означает СТРАТ профиль 41×41×3000?
В таком обозначении обычно указывается сечение профиля 41×41 мм и его длина 3000 мм. Дополнительные параметры конкретного изделия, включая толщину металла и исполнение, следует проверять в карточке товара.
Можно ли резать профиль 3000 мм на объекте?
Да, профиль стандартной длины может использоваться как заготовка и раскраиваться по монтажной схеме. При расчёте количества материала необходимо учитывать отходы и места соединений.
Можно ли использовать профиль для нескольких кабельных лотков?
Да, на одной стойке можно размещать несколько консолей и уровней трассы, если конструкция и крепление рассчитаны на суммарную нагрузку.
Как выбрать толщину СТРАТ профиля?
Толщина выбирается с учётом расчётной нагрузки, длины пролётов, конфигурации конструкции и условий эксплуатации. Для нагруженных систем не стоит ориентироваться только на геометрический размер профиля.
Что ещё нужно кроме профиля?
Комплект зависит от конструкции. Обычно используются консоли, соединительные элементы, гайки, болты, крепления к строительным конструкциям и другие компоненты СТРАТ-системы.
Подбор СТРАТ профиля для проекта
В каталоге ООО «КОНТУР-ЗЕТ» представлены профили и другие элементы СТРАТ-системы для монтажа кабельных и инженерных трасс на промышленных, складских и инфраструктурных объектах.
Для подбора желательно указать необходимое сечение профиля, длину, предполагаемую нагрузку, условия эксплуатации и конфигурацию опорной конструкции.
При комплексной комплектации можно подобрать профиль вместе с консолями, соединителями, крепежом и другими решениями из раздела «Продукция OSTEC».
