Типовое решение: ТСН-031
Типовое решение основано на построении беспроводной системы передачи видеосигнала в лифтовой системе к центральному коммутатору. Инновационное решение обеспечивает надежную и оперативную передачу видеоинформации из лифтовых кабин посредством беспроводных технологий связи. Система реализована на базе оборудования торговой марки TP-Link и Dahua.
Назначение
Система предназначена для эффективного мониторинга лифтовых кабин с использованием беспроводного способа передачи видеоинформации.
Система должна обеспечивать:
- мгновенную передачу видеопотока
- надежную связь между компонентами системы
- стабильное функционирование в условиях лифтовой среды
- возможность удаленного мониторинга.
Основной функционал системы заключается в создании надежного канала связи между видеооборудованием в кабине лифта и центральным узлом управления через специализированный беспроводной мост (точку доступа).
Ключевые компоненты системы
- Высококачественная видеокамера с широким углом обзора - DH-IPC-HDBW2249FP-AS-IL-0280B (Dahua)
- Беспроводной мост для стабильной передачи данных - CPE210 (TP-Link)
- Централизованный коммутатор/регистратор
- Каналы связи для оперативного реагирования
Принцип работы
Принцип работы основан на создании беспроводного моста между камерой в лифте и приемным устройством – точкой доступа Wi Fi. Для реализации требуется комплект из двух точек доступа, устанавливаемых в разных точках системы.
Вариант 1.
- точка доступа CPE210 + PoE-инжектор* - на потолке лифтовой шахты;
- точка доступа CPE210 + PoE-инжектор - не крыше кабины лифта
Вариант 2.
- точка доступа CPE210 + PoE-инжектор - на полу лифтовой шахты;
- точка доступа CPE210 + PoE-инжектор - в нижней части кабины лифта (с внешней стороны)
* PoE-инжектор входит в комплект поставки точки доступа
Система обеспечивает комплексную защиту лифтовых кабин, позволяя в режиме реального времени отслеживать ситуацию и принимать необходимые меры по обеспечению безопасности пассажиров.
Решение идеально подходит для создания надежной системы видеонаблюдения в лифтах, где прокладка кабельных коммуникаций затруднена или невозможна.
- отсутствие необходимости прокладки кабельных коммуникаций
- высокая скорость передачи данных
- обеспечение устойчивого сигнала в пределах зоны покрытия
- простота монтажа и обслуживания
- возможность интеграции с существующими системами безопасности
- контроль ситуации в кабине и оперативное реагирование на нештатные ситуации
- стабильная передача видеосигнала даже при движении лифта
- мгновенная доставка данных без потери качества изображения
- автоматическое тестирование канала связи
- защита данных: шифрование передаваемой информации
- работа в лицензированных диапазонах частот
- устойчивость к внешним воздействиям
- защита от несанкционированного доступа
- устойчивость к условиям лифтовой среды

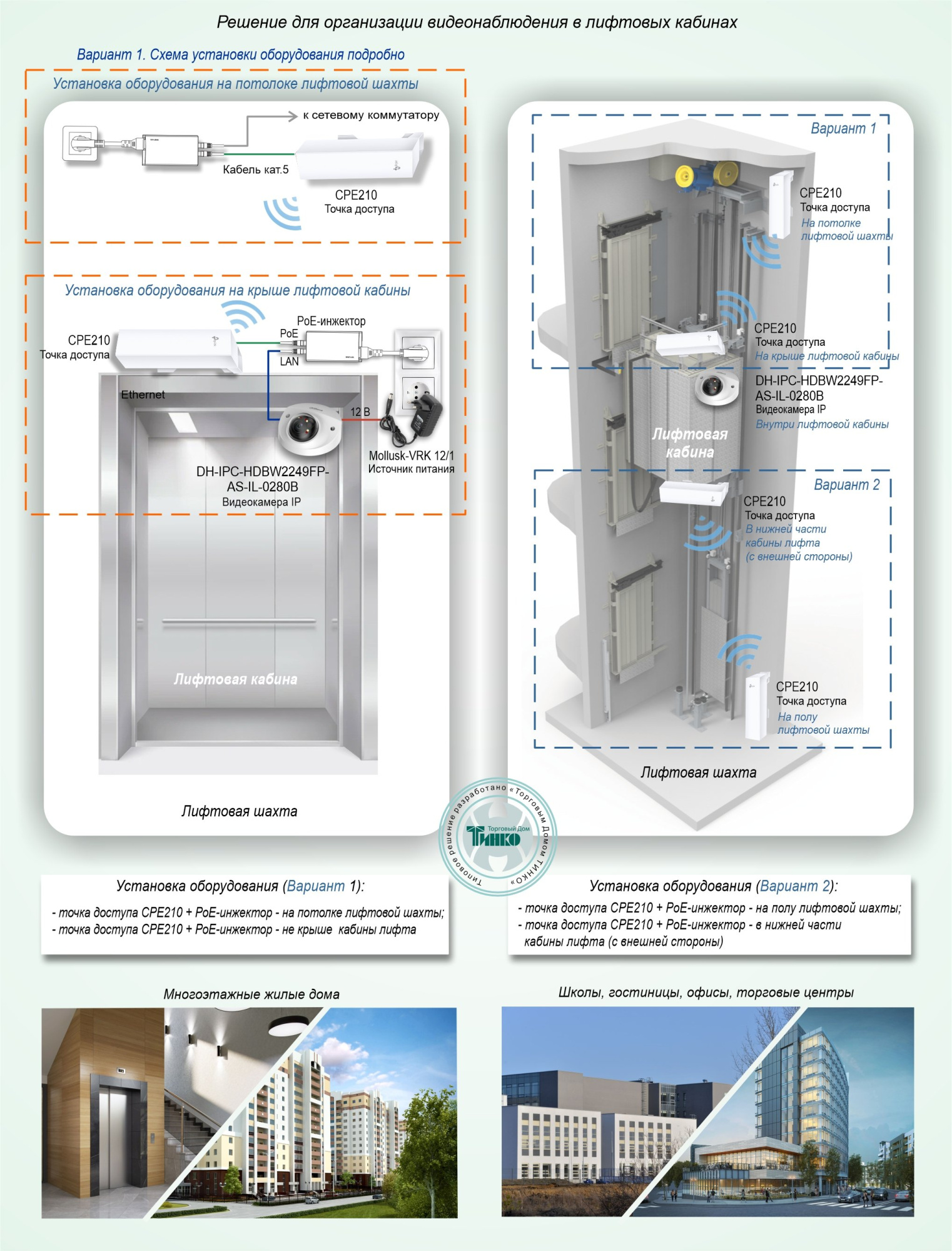

Схема построения
Схема построения системы IP-видеонаблюдения в лифте c использованием Wi-Fi
