Типовое решение: СКУД-027
Типовое решение основано на построении автономной системы контроля и управления доступом по шлюзовому алгоритму (далее - шлюз) для объектов с численностью сотрудников до 2000 человек. Решение реализовано на оборудовании торговых марок: Эра новых технологий, IronLogic, Smartec, AccordTec, Промикс.
Основной задачей данной системы является обеспечение поочередного прохода сотрудников (клиентов), предотвращение доступа посторонних. Система «шлюз» позволяет пропускать пользователей по одному, при этом сквозной проход всегда будет закрыт.
Принцип действия шлюза: пока одна дверь открыта, вторая всегда будет закрыта, и открыть ее можно только, когда закроется первая дверь. Таким образом, вход в помещение и выход из него постоянно остаются закрытыми для несанкционированного проникновения на объект.
Работа шлюза
Управление открыванием дверей шлюза может производиться двумя способами:
1. Со считывателей, расположенных снаружи, и с кнопок выхода, расположенных внутри шлюза. Вход осуществляется по карте, выход при помощи нажатия на кнопку выход.
2. С кнопок, расположенных на стойке ресепшн (пост охраны). Предусмотрены две кнопки для управления каждой дверью.
При поднесении карты* к любому из считывателей открывается замок соответствующей двери, и осуществляется проход, при этом управление второй дверью блокируется. Индикаторы этой двери переключаются с зеленой стрелочки на красный крестик (для визуализации блокировки).
Центральный элемент управления работой шлюза - контроллер ЭРА-2000v2, который предназначен для автономной работы в рамках бесплатного ПО «СКУД ЭРА».
Контроллер позволяет выполнить подключение четырех считывателей.
Если сделать выход по считывателям, то нужно будет убрать из списка 2 кнопки выхода и добавить 2 считывателя.
* Управление работой шлюза будет производиться при условии, что карты, предъявляемые считывателю, занесены в базу данных контроллера.
В решении использовано следующее оборудование:
Основное:
1. Центральный элемент управления работой шлюза - контроллер ЭРА-2000v2 (Эра новых технологий), который предназначен для автономной работы в рамках бесплатного ПО «СКУД ЭРА». Контроллер позволяет выполнить подключение четырех считывателей.
2. Питание контроллера осуществляется от резервированного источника питания ББП-30 исп.1 (AccordTec).
3. Контроллер поддерживает работу со считывателями Matrix-II (мод. E) (IronLogic).
4. Электромеханические замки ST-DB510MLT (Smartec).
5. Кнопки выхода AT-H805A (AccordTec).
6. Индикаторы Promix-VI.LED.01 - "красный крест - зеленая стрелка". Если проход через дверь разрешен, загорается зеленый индикатор, запрету прохода через дверь соответствует красный сигнал индикатора.
7. Блоки релейные УК-20/2 - для управления коммутацией исполнительных устройств (замки, светодиодные мнемосхемы).
Дополнительное:
8. Выключатель автоматический YON MD63 1P 10А 6кА (ДКС) - для защиты от перегрузки и токов короткого замыкания электрических цепей. Устанавливается в модульный щиток КМПн 2/2 (IEK).
Посмотреть организацию контроля доступа на обособленном объекте можно в типовом решении СКУД-009.
- все программное обеспечение ЭРА для контроллеров СКУД полностью бесплатное
- возможность работы под единой программой с другими с другими контроллерами марки ЭТН
- возможность подачи команд управления шлюзом вручную: блокировка, разблокировка, подтверждение доступа, отказ в доступе, открыть внешнюю дверь, открыть внутреннюю дверь
- возможность реализовать систему доступа по алгоритму «шлюз» для автотранспорта, используя, например, шлагбаумы, автоматические приводы ворот, болларды.

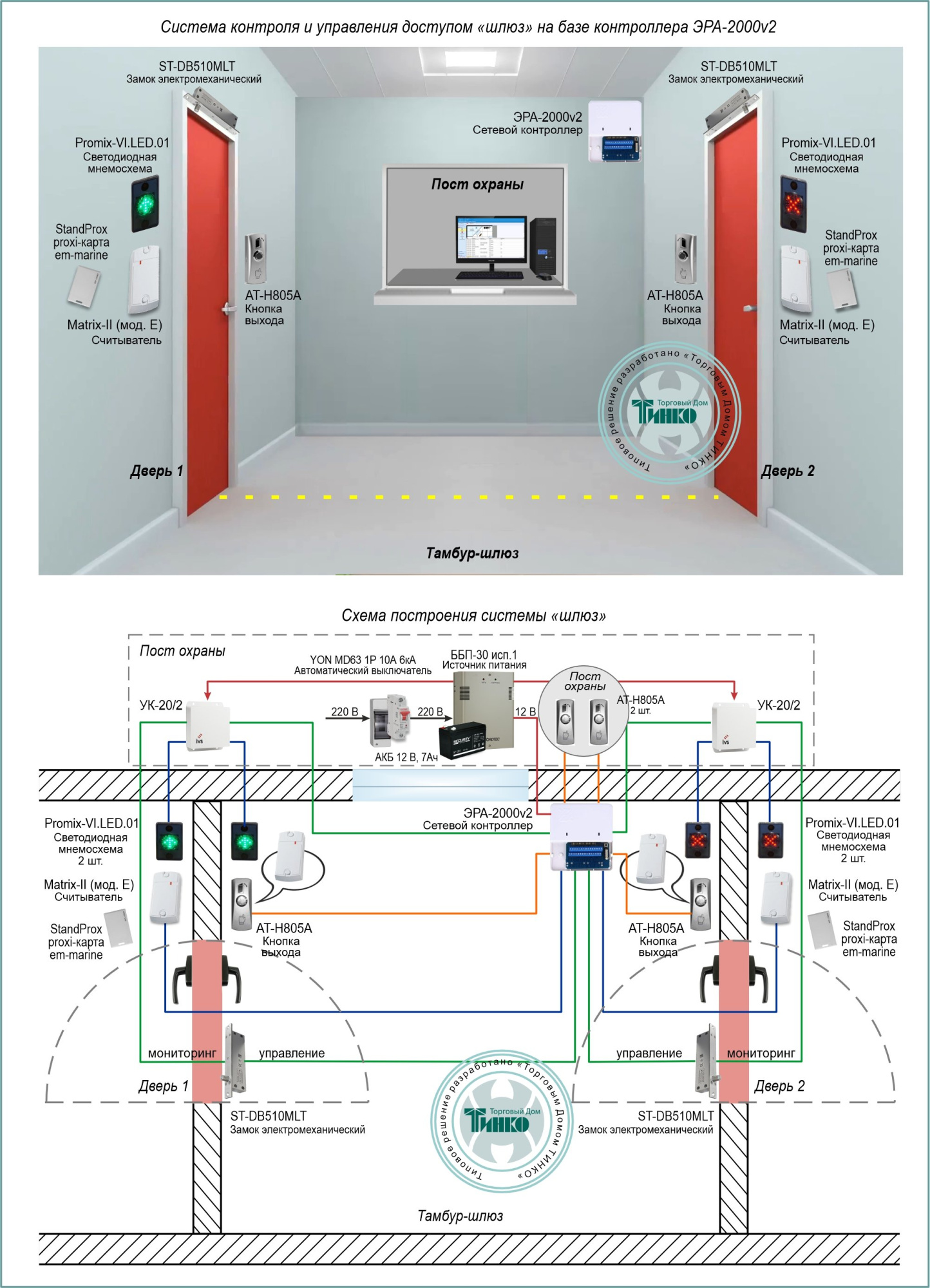

Схема построения
Схема построения системы контроля и управления доступом «шлюз» на базе контроллера ЭРА-2000v2
