Типовое решение: СКУД-023
Решение основано на построении системы контроля доступа (далее – система), реализованной на базе контроллера Security Hub (SH) компании «ТЕКО».
Настройка и дистанционное управление системой производится со смартфона собственника через мобильное приложение «Security Hub». При открытии двери оповещение доставляется на смартфон собственника.
Возможности системы:
- управляет электромагнитным замком М1-500. В решении используется релейный блок УК-20/2 как промежуточное реле, т.к. ток потребления замка превышает коммутирующую способность SH.
- контролирует состояние проводного охранного извещателя ИО 102-32 «Полюс-2» и при открытии двери передает уведомления пользователям с помощью приложения для смартфона «Security Hub». В этом случае собственник получит PUSH-уведомление на смартфоне. SH имеет 4 программируемых ВХОДА CONx для подключения проводных извещателей.
- клеммы CONx могут быть запрограммированы как ВЫХОД для подключения сирены или сигнальной лампы. В данном решении - для подключения Выносного светодиода ВС (10-40 В). При открытии двери (снятии напряжения с замка), индикатор над дверью погаснет, тем самым давая знать гостям, что можно входить.
- с помощью IP-камеры DH-IPC-HDBW2230EP-S-0280B-S2 можно смотреть видео в реальном времени. Камера ведет запись на карту памяти microSD по программному детектору движения.
- в контроллер SH можно прописать до 32 радиоканальных устройств серии Астра-РИ-М.
Электропитание контроллера осуществляется от резервированного источника питания БИРП-12/2,0,
Настройка и управление SH производится с помощью бесплатного мобильного приложения «Security Hub» (Android и iOS);
Для просмотра камеры с мобильных устройств используется программа DMSS (Android и iOS).
Контроллер SH осуществляет передачу извещений:
- по проводному каналу, через разъем типа RJ45 (Ethernet 10 BASE-T) и сеть провайдера,
- по беспроводному каналу, через SIM-карту (GPRS/EDGE) оператора сотовой связи стандарта GSM.
Система предназначена для защиты квартир, жилых домов, учреждений, магазинов и других объектов.
- 2 канала передачи данных: Ethernet и GPRS
- бесплатное ПО для мобильных устройств
- систему СКД можно расширить датчиками протечки воды, задымления, температуры и др.
- является первым шагом пользователя к системе Умный дом, управляемой из любого места, где есть доступ в сеть Интернет
- для обеспечения резервирования электропитания внутри контроллера имеется держатель батареи и разъем для литий-ионной (Li-Ion) аккумуляторной батареи типоразмера 2/3 A с номинальным напряжением 3,7 В, емкостью до 700 мА/ч (входит в комплект)
- возможность применения как проводных извещателей, так и беспроводных: SH имеет 4 ВХОДА для подключения проводных извещателей и поддерживает максимум 32 радиодатчика
Схема построения

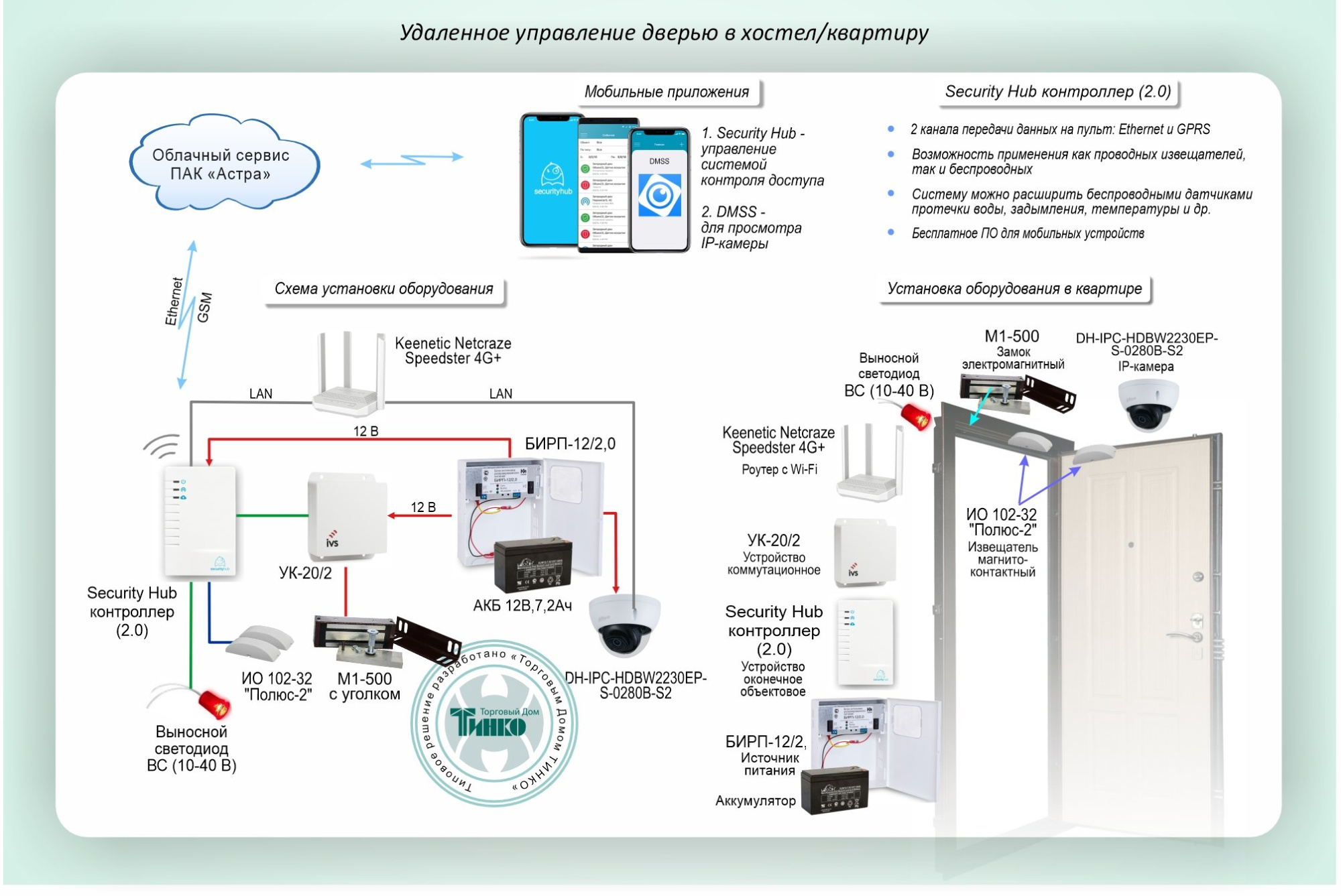

Схема построения системы контроля доступа на базе контроллера Security Hub (2.0)
