Типовое решение: СКУД-009
Типовое решение предназначено для организации контроля доступа на охраняемую территорию на базе оборудования ЭРА (компания «ЭРА Новых Технологий»). и ориентировано для контроля потока людей через контрольно-пропускной пункт и проезда транспорта на территорию с использованием контроллера беспроводного управления шлагбаумом.
Основные задачи системы:
- Контроль прохода людей через КПП.
- Управление въездом транспорта.
- Предотвращение несанкционированного доступа посторонних лиц.
В решении использовано следующее оборудование:
1. Сетевой контроллер ЭРА-2000v2. Предназначен для обеспечения контролируемого прохода сотрудников (клиентов) и предотвращения доступа посторонних. Возможность управления картоприемником и шлюзом. Контроллер позволяет подключить два считывателя Эра-MF (на вход и выход). Питание контроллера осуществляется от резервированного источника питания ББП РАПАН-20 (Бастион).
2. Сетевой контроллер ЭРА-RF - контроллер беспроводного управления шлагбаумом. Предназначен для организации контроля проезда транспорта на охраняемую территорию: беспроводного управления шлагбаумом или передачи идентификационных данных с помощью радиочастотных передатчиков - брелоков ЭРА-RF/MF.
3. Сетевой контроллер ЭРА-500. Предназначен для организации контроля доступа сотрудников и посетителей в различные помещения, а также для регистрации присутствия сотрудников на рабочих местах. Система обеспечивает управление доступом в офисах и на других объектах с количеством сотрудников до 500 человек.
Источник питания ББП РАПАН-20П обеспечивает питание контроллера напряжением 12 В постоянного тока 2,2 А. Контроллер поддерживает работу со считывателями Эра-MF.
4. Сетевой интерфейс Ethernet: обеспечивает связь контроллера с сервером и другими устройствами системы. Это позволяет передавать данные о доступе и событиях между контроллером и сервером.
5. Сервер базы данных: хранит информацию о событиях доступа, пользователях и их правах доступа. Сервер может быть установлен на компьютере или сервере, который имеет достаточно ресурсов для обработки данных.
6. Система позволяет подключать кодовые панели, кнопку открытия замка, датчик открытия прохода, светодиодную мнемосхему «проход открыт-закрыт»; управлять: электромеханическим и электромагнитным замками, турникетом, картоприемником, шлюзом, шлагбаумом, приводом ворот.
Посмотреть более детально организацию контроля доступа через контрольно-пропускной пункт по шлюзовому алгоритму можно в типовом решении СКУД-027.
- система российского производства. Отличается приспособленностью к российским условиям эксплуатации, близостью и доступностью производителя, что позволяет оперативно получать техподдержку и не вызывает больших задержек с поставкой оборудования
- беспроводная технология контроллера ЭРА-RF избавляет от необходимости прокладывать кабели: управление осуществляется по радиоканалу, что существенно упрощает монтаж и снижает затраты на внедрение
- управление периферией (электромеханическим и электромагнитным замками, турникетом, картоприемником, шлюзом, шлагбаумом, приводом ворот)
- комплектуется бесплатным фирменным программным обеспечением, которое можно доработать под индивидуальные требования пользователя
- надёжная и доступная по цене система
- быстрый монтаж и подключение
- небольшие затраты при эксплуатации
- эргономичный дизайн и миниатюрная конструкция
- IP-контроллер «ЭРА-2000 v2» является полноценным сетевым устройством, самостоятельно принимающим решение о проходе по заложенной в него информации без компьютера
- бесплатное программное обеспечение, причем всем пользователям доступны текущие обновления ПО
- беспрерывная работа всей системы контроля доступа даже при длительном отключении энергоснабжения

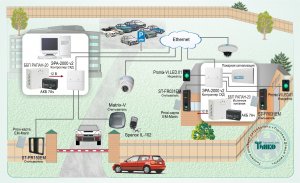

Схема построения

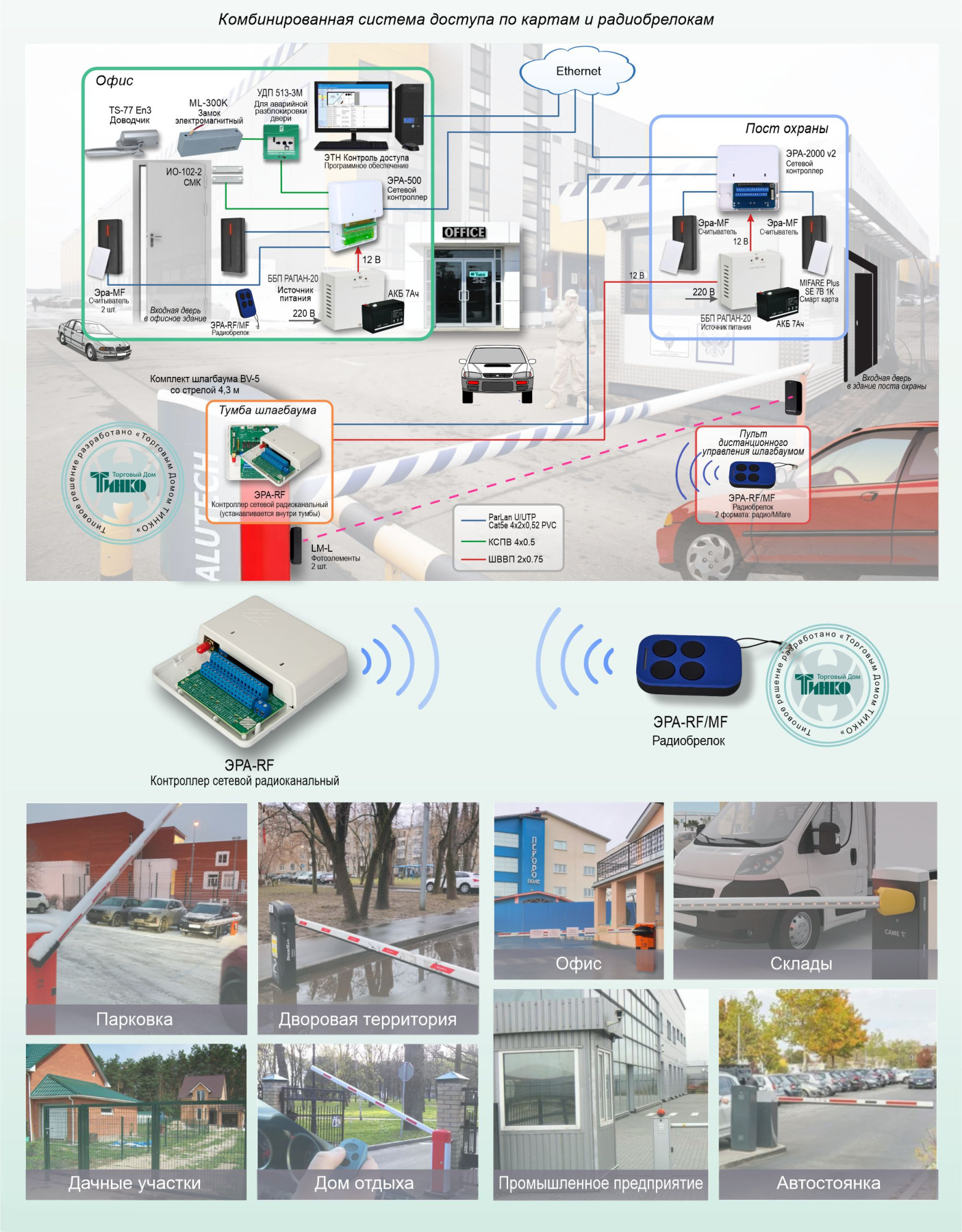

Схема построения системы контроля доступа на обособленную территорию
