Типовое решение: СКУД-001
Типовое решение основано на построении автономной системы контроля доступа (СКД) в офисные и жилые помещения. Решение реализовано на оборудовании торговых марок: Эра новых технологий, Smartec, Бастион, AccordTec, dormakaba, Паритет.
Основной задачей данной СКД является предотвращение доступа посторонних. Вход осуществляется по карте, выход при помощи нажатия на кнопку выход.
Решение реализовано на базе бюджетного контроллера Эра-CAN v3, который предназначен как для автономной работы, так и для сетевого использования в рамках бесплатного ПО СКУД ЭРА.. Программируется напрямую через встроенный USB с мобильного телефона или ПК в программе: "ЭНТ Контроль доступа - ЭРА CAN". В режиме программирования через USB не требует подключения питания.
Уникальная функция контроллера Эра-CAN v3 - наличие пожарного входа, что практически не встречается у автономных контроллеров. Пожарный вход позволяет подключать к контроллеру шлейф пожарной сигнализации для автоматической разблокировки точки прохода при пожаре. При отсутствии возможности автоматической разблокировки автономной точки прохода при пожаре, пожарные инспекторы могут выписать предписание на устранение данного недостатка!!!
Подключив через USB порт контроллер Эра-CAN v3 к телефону, вы получаете возможность быстро и наглядно редактировать все настройки, считывать/записывать ключи, переводить контроллер в различные режимы, включая режим автозаписи. Все эти настройки могут быть сохранены на телефоне, отправлены по почте или через мессенджеры коллегам. Следует отметить, что данное устройство не только надежное и удобное, но и быстрое. Запись с телефона 15000 ключей в контроллер занимает всего лишь 15 секунд!
В решении использовано следующее оборудование:
1. Контроллер Эра-CAN v3 на 2 точки прохода, выполненный в виде платы. Имеет встроенную энергонезависимую память на 15000 ключей, при обслуживании двух точек доступа память делится пополам, по 7500 ключей на точку доступа. Устанавливается в корпус, коробку TYCO 100х100х35мм. (Эра новых технологий)
2. Питание контроллера осуществляется от резервированного источника питания ББП РАПАН-20 (Бастион)
3. Контроллер поддерживает работу со считывателем ST-PR011EM-BK по интерфейсу Wiegand (Smartec).
4. Электромагнитный замок ML-300K.
5. Кнопка выхода ST-EX010SM (Smartec).
6. Доводчик для дверей весом до 70 кг - TS-77 EN3 (70кг) (dormakaba)
7. Кабель для охранной сигнализации КСПВ 4х0,5 (Паритет)
Программируется напрямую через встроенный USB с мобильного телефона или ПК.
Программа полностью бесплатная и предназначена для работы с контроллерами ЭРА-CAN. Функционал программы позволяет очень быстро и легко подготовить контроллер к автономной работе на любом объекте. Программа использует технологию USB OTG, которая дает возможность сделать эту работу «на ходу»
Сфера применения:
• Установка в многоквартирных домах
• На прилегающих к домам территориях (калитки)
• Офисных помещениях
- имеет возможность подключения к пожарному шлейфу для разблокировки в случае экстренных ситуаций
- программируется напрямую через встроенный USB с мобильного телефона или ПК
- в случае отключения электропитания СКД оборудована источником бесперебойного питания
- небольшие затраты при эксплуатации
- надёжная и доступная по цене система
- контроллер имеет встроенную энергонезависимую память на 15000 ключей
- управляет одной точкой прохода в режиме электромеханического или электромагнитного замка
- бесплатное ПО для мобильных устройств

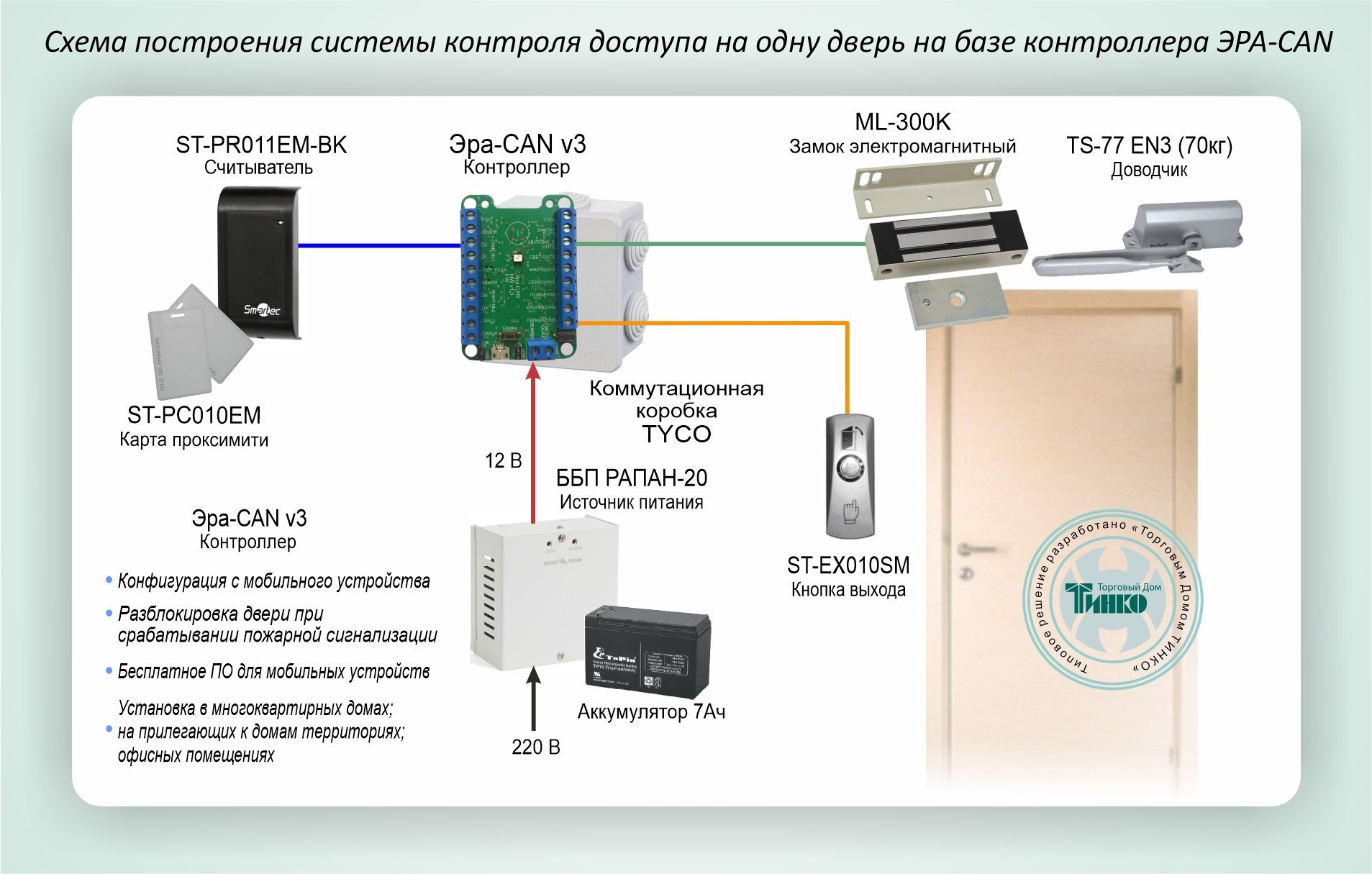

Схема построения
Схема построения системы контроля доступа на одну дверь
