Типовое решение: ОПС-078

Решение описывает систему охранной сигнализации с функцией управления электромеханическими замками для торговой мебели (витрины с одной или двумя распашными стеклянными дверцами, выдвижные ящики стеклянные или из ЛДСП, шкафы, прилавки и т.п.) на базе контроллера SA-03 (IronLogic).

Система состоит:
1.    Из охранного контроллера SA-03, который осуществляет
- охрану витрины: контроль до 3-х шлейфов сигнализации(ШС), которые могут быть запрограммированы по отдельности, как охранный, круглосуточный или технологический шлейф сигнализации;
- управление доступом для открытия витрины
- оповещение при тревоге
2.     Двух электромеханических замков: Promix-SM492.10 на стеклянные дверцы и Promix-SM102.10 - на глухие дверцы из ЛДСП. Контроллер SA-03 управляет режимом работы замков.
3.   Прибор контролирует состояние трёх шлейфов сигнализации. В эти шлейфы могут
включаться охранные извещатели, например:
- магнитоконтактные - ИО 102-16/1,
- разбитие стекла - Стекло-3,
- вибрационные – ДИМК, - и т.п.
4.  Управление устройством производиться по средствам идентификации.  В решении - это электронные ключи DS 1990А-F5, информация с которых распознается считывателем КТМ-Н. Сведения передаются контроллеру.
5. Оповещатель светозвуковой Марс 12-КП, предназначенный для оповещения пользователей о тревоге, а также о постановке/снятии, по желанию.
6. Контроллер SA-03 рекомендуется запитать от бесперебойного стабилизированного источника питания номинальным напряжением 12В.  Мощность источника питания рассчитывается, исходя из тока потребления всех устройств, подключенных к нему. Рапан-10 - на 1 витрину. Рапан-40 - на несколько витрин.

Настройка контроллера производится при помощи прикладного ПО «Конфигуратор», установленного на ПК. Подключение контроллера к ПК производится при помощи преобразователя интерфейсов С2000-USB по интерфейсу RS-485.

Схема построения

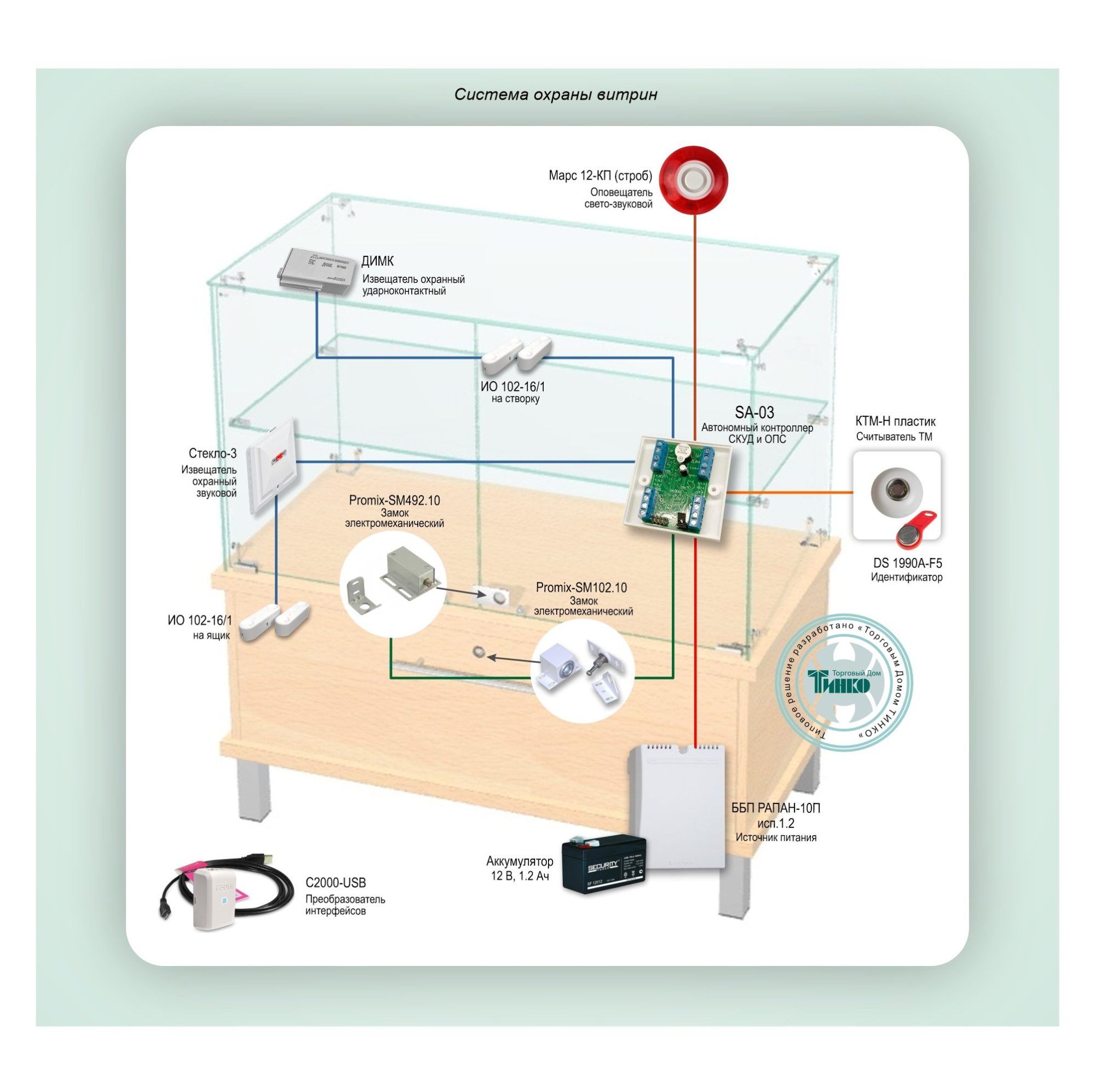

Схема построения системы охраны витрин на базе контроллера SA-03
