Типовое решение: ОПС-038
Типовое решение построения адресной системы защиты периметра реализовано на оборудовании производства НВП "Болид" и НПП "Охранная техника". Система предназначена для обеспечения безопасности участков периметра, открытых и закрытых площадок, складов, хранилищ, ангаров, тоннелей, эстакад, по верху заграждений, в коридорах, в местах с близким расположением тротуаров и дорог.
Адресная система позволяет быстро обнаружить попытку несанкционированного проникновения на объект и точно определить его место, что дает возможность быстро реагировать на тревожное извещение и обеспечить задержание нарушителя.
Контроллер периметровых извещателей "С2000-Периметр" осуществляет контроль состояния адресных зон и выдачу тревожных извещений при срабатывании извещателей на пульт контроля и управления "С2000-М" или компьютер по интерфейсу RS-485.
Адресные зоны представлены периметровыми извещателями: комбинированными двухпозиционными извещателями "Формат-100" и радиоволновыми однопозиционными извещателями "Зебра-30" и "Зебра-60".
Возможность работы по интерфейсу RS-485 позволяет интегрировать систему в ИСО "Орион".
Вся трасса периметра «разбивается» на отдельные сигнализационные участки. Извещатель "Формат-100/50" формируют объемную зону обнаружения в виде вытянутого эллипсоида протяженностью от 10 м до 100 м и шириной 1,5 м. Сочетание двух физических принципов (ИК+СВЧ) и выдача тревоги только при одновременном появлении сигнала в обоих каналах существенно повышает помехоустойчивость системы. Извещатели Зебра-30/60 обеспечивает регулировку длины зоны обнаружения от 5 до 60 м.
Питание "C2000-Периметр" осуществляется от резервированного источника питания"РИП-12" напряжением 12 В.
Для подключения извещателей рекомендуется использовать кабели типа КСПП или ТППэП, имеющие экран или металлическую оболочку.
- работа в составе интегрированной системы охраны ИСО "Орион"
- вероятность обнаружения - не менее 0,98
- помехоустойчивость к движению людей и транспорта вне зоны обнаружения
- извещатели позволяют выполнить операции настройки и контроля с помощью тестера или ноутбука в полевых условиях или с помощью компьютера при удалённой настройке
- для исключения взаимного влияния извещатель по заказу может поставляться с различными частотными литерами (до 4-х литер)
- адресная система наиболее эффективна и надежна
- высокий "интеллект" извещателей обеспечен применением для обработки сигнала цифрового сигнального процессора
- извещатели рассчитаны на непрерывную работу в условиях открытого пространства при температуре от минус 50 до плюс 75 ºС
- по отдельному заказу могут поставляться стойки для крепления в грунт «ОПОРА-2» и «ОПОРА-2,5»
- контроллер "С2000-Периметр" предназначен для установки внутри охраняемого объекта и рассчитан на круглосуточный режим работы
- длина линий связи с периметровыми извещателями при использовании кабеля с диаметром жил 0,5 мм – не более 1500 м
- к интерфейсу интеграции может быть подключено до 32 периметровых извещателей ООО "Охранная техника"

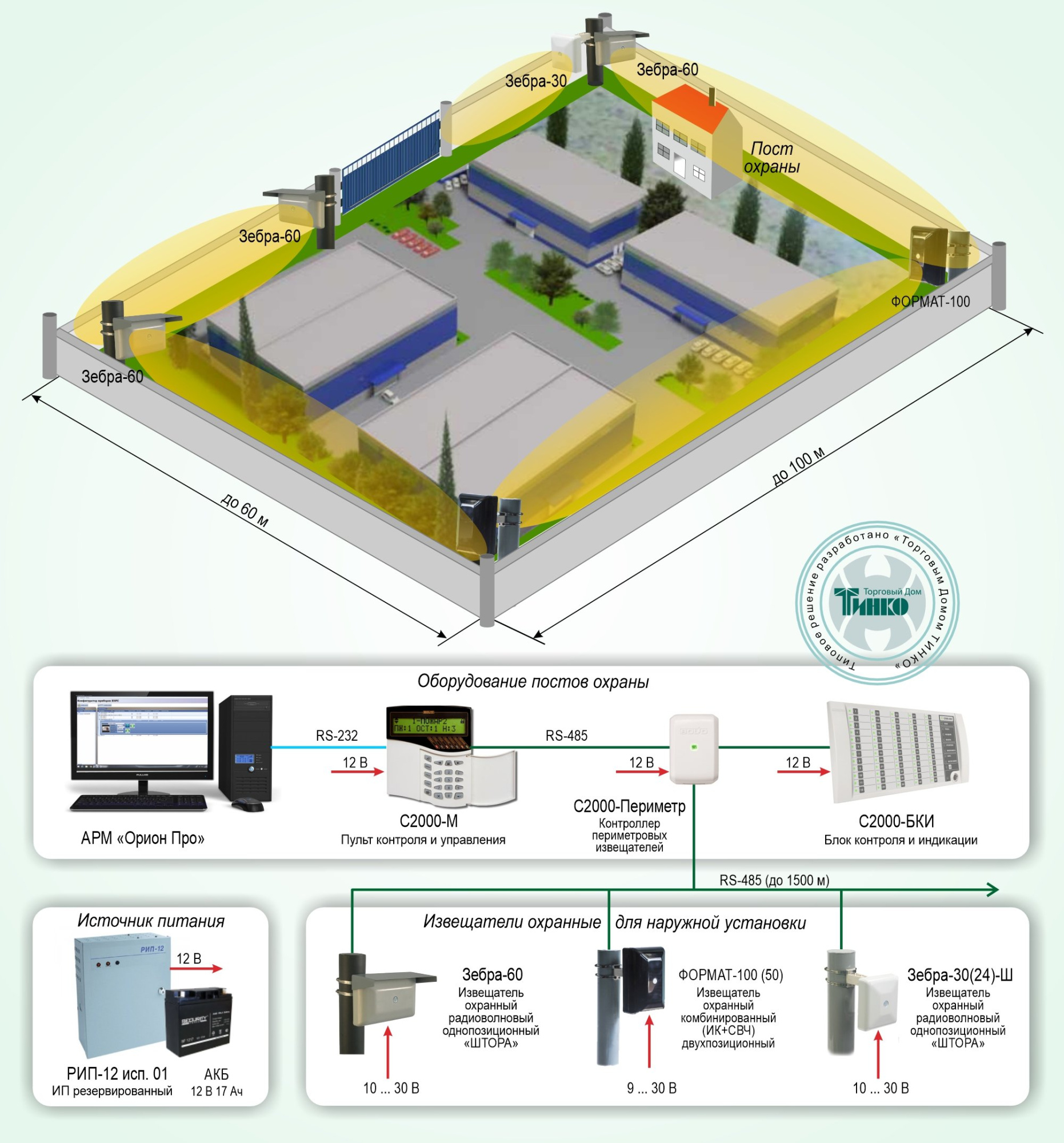

Схема построения
Схема построения системы охраны периметра
