Типовое решение: ОПС-008
Адресно-аналоговая пожарная сигнализация построена на базе:
- прибора приемно-контрольного и управления пожарного "Сириус" со встроенным модулем контроля кольцевой линии ДПЛС "С2000-КДЛ-С" на 127 адресных устройств и встроенным резервированным источником питания.
- пожарных дымовых оптико-электронных адресно-аналоговых извещателей ДИП-34А
- пожарных тепловых максимально-дифференциальных адресно-аналоговых извещателей С2000-ИП
- пожарных адресных извещателей пламени инфракрасного диапазона С2000-Спектрон-207
- пожарных ручных адресных извещателей ИПР 513-3АМ
- адресных расширителей С2000-АР2 и С2000-АР8, предназначенных для подключения неадресных извещателей.
- в качестве релейных модулей применены устройства С2000-СП2 и С2000-СП2 исп.02.
Линии связи (кабельные линии) между техническими средствами пожарной сигнализации должны быть выполнены в виде ОКЛ (огнестойких кабельных линий) для сохранения работоспособности в условиях пожара в течение времени, необходимого для полной эвакуации людей в безопасную зону и выполнения функций электрических систем, работающих во время пожара (согласно требованиям Федерального закона № 123-ФЗ).
- система позволяет гибко формировать режимы работы пожарной сигнализации для помещений с разной степенью внешних помех (пыль, уровень производственной задымленности и др.), в том числе в течение суток
- контрольный прибор постоянно производит опрос подключенных устройств и анализирует полученные значения, сравнивая их с пороговыми значениями, заданными в его конфигурации.
- раннее обнаружение возгораний, низкий уровень ложных тревог
- топология адресной линии - кольцевая, обрыв адресной линии приведёт к тому, что она просто распадётся на два радиальных независимых шлейфа, которые полностью сохранят свою работоспособность
- встроенный модуль контроля кольцевой линии ДПЛС "С2000-КДЛ-С" на 127 адресных устройств
- возможность установки второго встроенного модуля "С2000-КДЛ-С"
- резервированный интерфейс RS-485 для подключения внешних блоков ИСО "Орион"
- резервированный интерфейс RS-485 для объединения до 32 ППКУП "Сириус" в сеть с возможностью перекрёстного управления
- встроенный резервированный источник питания
- журнал на 65000 событий
- Web-интерфейс для конфигурирования параметров, удаленного контроля состояния системы, просмотра, сохранения и печати журнала событий
- возможность подключения к АРМ "Орион Про" для расширения возможностей мониторинга состояния защищаемого объекта
Схема построения

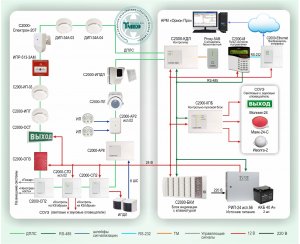

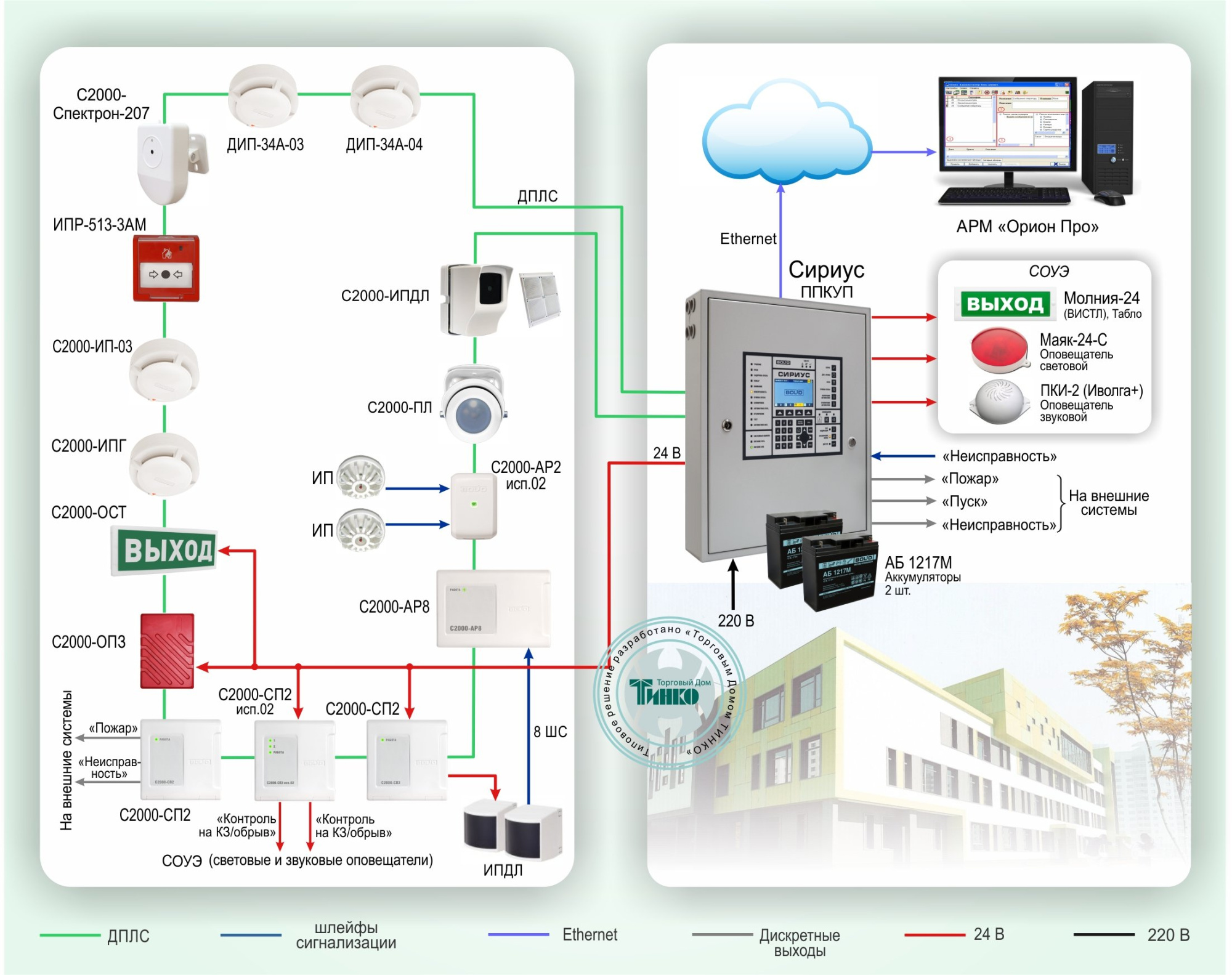

Схема построения системы пожарной сигнализации на базе ППКУП «Сириус»
