СП 10.13130.2020 «Системы противопожарной защиты. Внутренний противопожарный водопровод. Требования пожарной безопасности» — основной нормативный документ для проектирования внутренних пожарных кранов (ПК). Применяется к жилым, общественным и производственным зданиям.
Главная задача СП 10 — гарантировать, что в любой точке здания, где должен сработать пожарный кран, в момент пожара будет требуемое давление и расход воды. На практике это сложнее, чем кажется: требуются точные расчёты, корректный подбор насосов и обоснованная схема расположения ПК.
Когда требуется внутренний противопожарный водопровод
Для производственных и складских зданий ВПВ обязателен в зависимости от объёма здания, его категории по взрывопожарной опасности и количества этажей. СП 10 устанавливает эти параметры в табличной форме (приложение 2 к СП).
В целом, для большинства промышленных зданий категорий А, Б, В1–В3 объёмом более 5 000 м³ ВПВ обязателен. Для категорий В4, Г, Д — требования мягче, но также нормируются.
Нормы расхода и количества струй
| Тип здания / категория | Кол-во струй | Расход на струю, л/с |
|---|---|---|
| Производственные здания категорий А, Б, В1–В3 (до 50 м высотой) | 2–4 | 2,5–5,2 |
| Складские здания категорий А, Б, В | 2–4 | 2,5–5,2 |
| Производственные здания категорий В4, Г, Д | 1–2 | 2,5 |
| Здания высотой более 50 м | 3–8 | 2,5–5,2 |
Параметры подбираются по таблицам в зависимости от объёма здания и категории. Расчёт ведётся на одновременную работу всех струй в наиболее удалённой точке.
Требования к давлению
В точке выхода из пожарного крана:
- Минимальное свободное давление — обеспечить требуемую длину компактной части струи (10, 12 или 16 м в зависимости от высоты помещения).
- Максимальное давление у крана — не более 0,4 МПа (для некоторых задач допускается до 0,9 МПа с применением регуляторов).
- Расположение пожарных кранов — на высоте 1,35 м от пола, в шкафах ПК с пломбами и обозначением.
Подбор насосной станции

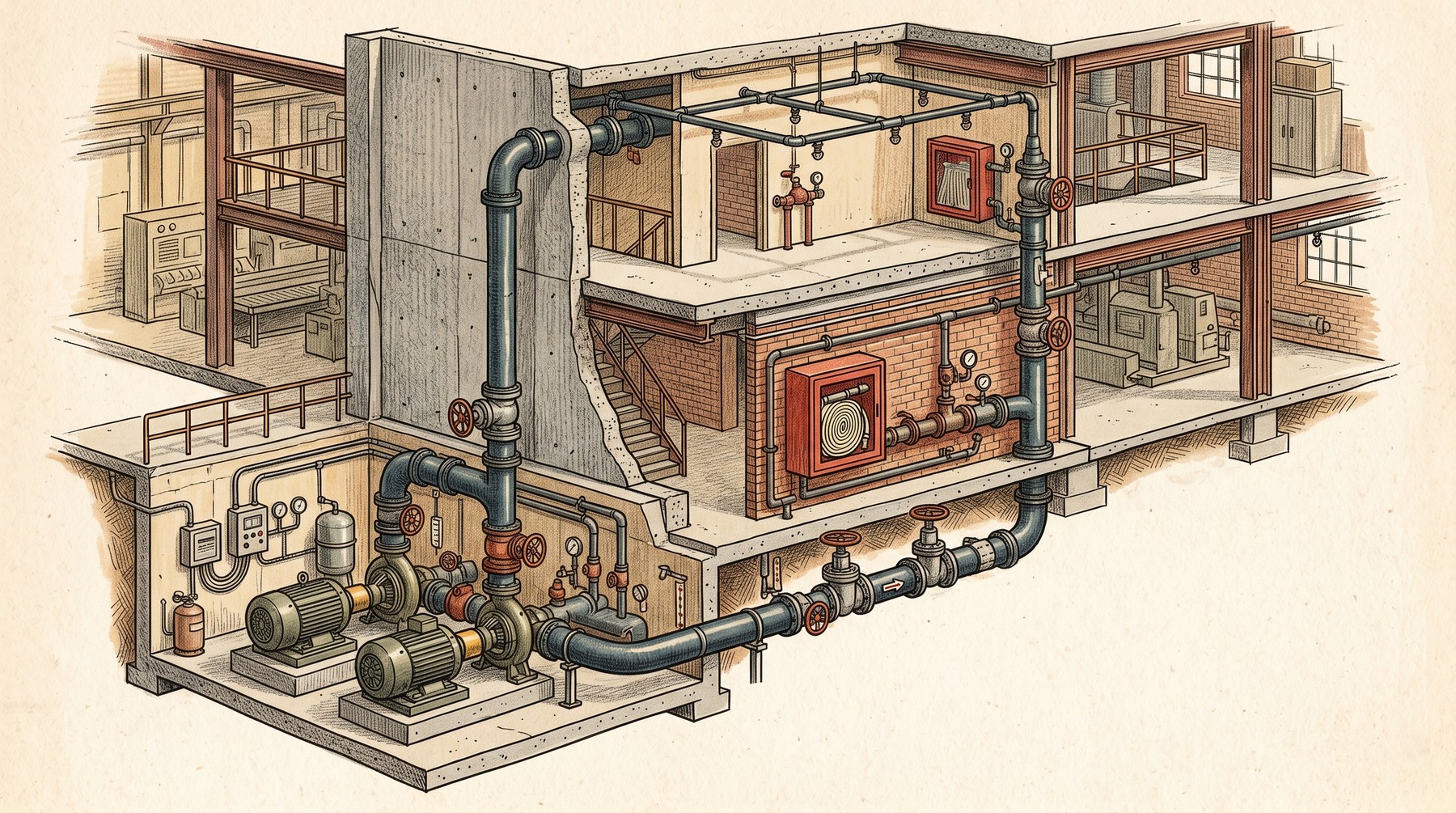

Насосная станция включает основной и резервный насос, узел управления, контрольно-измерительную аппаратуру. Требования СП 10:
- основной и резервный насосы — равноценные;
- автоматический запуск при падении давления (по реле давления или сигналу от пожарного крана);
- дублирующий ручной запуск — у поста охраны и в насосной;
- электроснабжение — особая группа первой категории по ПУЭ;
- помещение насосной — отделено противопожарной перегородкой 1-го типа.
Совместимость с автоматическим водяным пожаротушением
Если в здании одновременно проектируется внутренний водопровод и автоматическое водяное пожаротушение (АУПТ), их можно объединять с общими насосами и общим водопроводом — но с сохранением приоритета подачи в спринклерную сеть и с расчётом на одновременное действие. Это типовой проектный приём для крупных производственных зданий.
Типичные ошибки
- Расчёт по «средней» точке вместо самой удалённой — реальное давление у дальнего крана оказывается ниже нормы.
- Использование «общехозяйственных» насосов — без сертификата пожарной безопасности.
- Отсутствие узла управления с электроконтактным манометром — насос не запускается при понижении давления.
- Неверная высота шкафа ПК — выше 1,35 м крайне редко допускается, ниже — невозможно работать.
- Пожарные краны без уплотнительных пломб и без обозначения номера и места — нарушение ППР, выявляется при первой же проверке.
- Не выполнен ежегодный расход воды/давление — проверка на выпуск воды из дальнего крана раз в полгода обязательна.
Что важно для эксплуатанта
- Документация: акт ввода ВПВ в эксплуатацию, технические паспорта, схема, журнал ТО.
- Регулярные проверки: водоотдача — раз в полгода с актом; герметичность шкафов и пломб — ежемесячно; работоспособность насосов — по графику.
- Поддержание свободного доступа к шкафам ПК (не загромождать).
- При реконструкции — пересчёт ВПВ обязательно, особенно при изменении категории помещений.
