Противодымная вентиляция — обязательный раздел проекта почти любого современного промышленного здания. Её задача проста и одновременно критична: при пожаре обеспечить безопасную эвакуацию людей и работу пожарных подразделений за счёт удаления продуктов горения и подачи воздуха в защищаемые объёмы. Главный нормативный документ — СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» (с изм. 2020 г.).
Стоимость ошибки на этапе проекта высока: пересчёт расходов, замена вентиляторов и переделка воздуховодов в уже смонтированном здании обходятся в разы дороже, чем корректное проектирование с первого раза.
Когда противодымная вентиляция обязательна
СП 7.13130 (раздел 7) перечисляет помещения, для которых дымоудаление является обязательным. К ним относятся:
- коридоры и холлы зданий высотой более 28 м;
- коридоры производственных и складских зданий категорий А, Б, В без естественного проветривания при пожаре;
- помещения площадью более 200 м² категорий А, Б, В1–В3;
- помещения торговых залов площадью более 800 м²;
- атриумы и пассажи;
- закрытые автостоянки.
Для промышленных зданий ключевым параметром остаётся категория по взрывопожарной опасности (определяется по СП 12.13130) и площадь помещения. Если категория и площадь дают «обязательность», проектировщик не имеет права обойтись только аварийной вентиляцией.

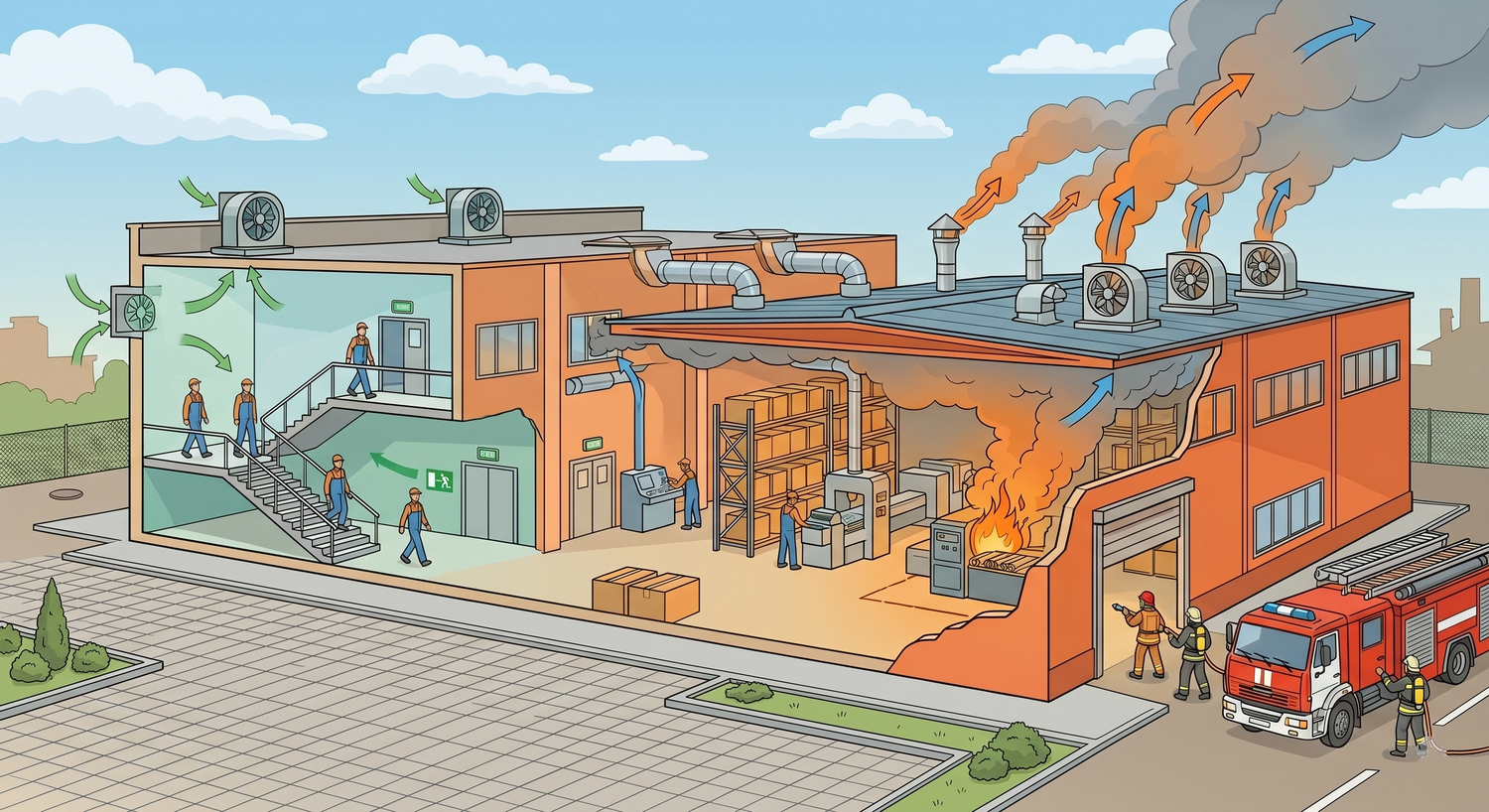

Вытяжная и приточная противодымная вентиляция
Принципиально различаются две системы:
- Вытяжная (ВД) — удаляет продукты горения из защищаемого помещения. Расход рассчитывается исходя из площади горения, теплопотерь, температуры дыма и геометрии помещения.
- Приточная (ПД) — компенсирует удаляемый объём, поддерживает подпор воздуха в незадымляемых лестничных клетках, тамбур-шлюзах и шахтах лифтов для пожарных подразделений (тип Н2, Н3).
Эти системы работают только совместно. Любая ошибка в балансе расходов превращает дымоудаление в фикцию: дым «не выходит», подпор не создаётся, эвакуационные пути задымляются.
Ключевые расчётные параметры
| Параметр | Норматив | Где смотреть |
|---|---|---|
| Расход удаляемых продуктов горения | По методике приложения к СП 7.13130 | Прил. к СП 7.13130 |
| Скорость воздуха в дверном проёме при подпоре | Не менее 1,3 м/с | п. 7.17 СП 7.13130 |
| Избыточное давление в лестничной клетке Н2 | 20–150 Па | п. 7.14 СП 7.13130 |
| Предел огнестойкости воздуховодов ВД | EI 30 / EI 60 / EI 90 / EI 150 | В зависимости от типа здания |
| Температура дыма для подбора вентилятора | До 600 °C (класс F600 — 60 мин) | Паспорт оборудования |
| Срабатывание системы | Автоматически от АПС, дублирование с поста | п. 7.20 СП 7.13130 |
Типичные ошибки проектирования
На приёмке МЧС из раза в раз фиксирует один и тот же набор замечаний. Самые частые:
- Заниженный расход дыма — расчёт «по аналогии» вместо методики СП 7.13130. На практике это вскрывается сразу: тепловизионная съёмка во время пуско-наладки показывает, что дым уходит не туда.
- Неправильный класс огнестойкости вентилятора — установка F300 там, где требуется F600, либо несоответствие класса огнестойкости воздуховодов.
- Отсутствие компенсации — проектируется только вытяжка, без приточной системы. В результате создаётся разрежение, дверь в эвакуационный выход не открывается.
- Открытые транзитные воздуховоды через помещения других пожарных отсеков без огнезащиты.
- Отсутствие обратных клапанов на ответвлениях — дым перетекает в смежные помещения.
- Несогласованный алгоритм запуска — приточная система запускается одновременно с вытяжкой, либо с задержкой, не соответствующей сценарию пожара.
Что важно для заказчика и эксплуатанта
Если вы — собственник промышленного объекта, обратите внимание на следующие моменты при заказе проекта и приёмке работ:
- Запросите у проектировщика пояснительную записку с расчётами расходов, а не только чертежи. Расчётные таблицы — главный документ при проверке.
- На приёмке настаивайте на проведении аэродинамических испытаний с замерами в каждой защищаемой зоне.
- Убедитесь, что в комплекте сданы сертификаты пожарной безопасности на вентиляторы, клапаны и воздуховоды (а не «соответствие ТУ»).
- Заложите в договор регламентное ТО — клапаны и приводы требуют периодической проверки минимум раз в год.
