Молниезащита резервуаров с нефтью и нефтепродуктами требует особого подхода из-за высокой пожарной опасности хранимых веществ и наличия потенциально взрывоопасных паровоздушных смесей. При проектировании необходимо учитывать не только высоту и диаметр резервуара, но и конструкцию крыши, тип продукта, расположение технологических коммуникаций, существующее заземление и условия эксплуатации резервуарного парка.
На нефтебазах, нефтеперерабатывающих заводах, топливных терминалах и других объектах ТЭК система молниезащиты должна обеспечивать предусмотренный проектом уровень защиты от прямого удара молнии и опасных последствий прохождения импульсного тока. Для этого используются молниеприёмники, токоотводы, заземляющие устройства и решения по уравниванию потенциалов.
Главное отличие резервуаров от обычных зданий: при проектировании необходимо учитывать возможность образования горючей среды, особенности конструкции резервуара и расположение оборудования, через которое может проходить ток молнии.
Почему молниезащита резервуаров особенно важна
Прямой удар молнии способен вызвать локальный нагрев металлических элементов, искрение в местах ненадёжных электрических соединений и появление опасной разности потенциалов. На резервуарах с горючими жидкостями дополнительный риск связан с возможным образованием горючих паров в отдельных участках конструкции.
Опасность определяется не только наличием молнии как таковой, но и условиями прохождения тока через сооружение и подключённые коммуникации.
При оценке рисков учитываются
- тип и пожароопасные свойства хранимого продукта;
- конструкция резервуара и крыши;
- наличие дыхательной арматуры и технологических патрубков;
- состояние электрических соединений металлических элементов;
- расположение трубопроводов;
- высота резервуара;
- соседние резервуары и сооружения;
- состояние заземляющего устройства;
- расположение электрооборудования и средств автоматизации.
Особенно важно учитывать возможные последствия искрения в местах, где при определённых режимах эксплуатации способна присутствовать горючая смесь.
Какие резервуары требуют молниезащиты
Техническое решение зависит от конструкции резервуара и характеристик продукта. Даже в пределах одного резервуарного парка могут применяться разные способы защиты.
РВС с неподвижной крышей
Вертикальные стальные резервуары со стационарной крышей. При выборе защиты учитываются кровля, патрубки, дыхательная арматура и характеристики хранимой жидкости.
Резервуары с понтоном
Необходимо учитывать особенности понтона, электропроводящую связь его элементов с конструкцией резервуара и предусмотренные проектом меры защиты.
Резервуары с плавающей крышей
Особое внимание уделяется электрической непрерывности соединений подвижных элементов, состоянию уплотнений и путям прохождения тока.
Резервуарные парки
Проектирование выполняется с учётом взаимного расположения ёмкостей, трубопроводов, обвалования, технологических площадок и других сооружений.
Одинаковая геометрия не означает одинаковые требования. Два резервуара сходного объёма могут требовать разных проектных решений из-за различий в конструкции крыши, продукте и категории склада.
Нормативные требования к молниезащите резервуаров
Для вертикальных цилиндрических стальных резервуаров нефти и нефтепродуктов применяется ГОСТ 31385-2023. Его приложение Д содержит положения по молниезащите и защите от статического электричества.
Уровень защиты устанавливается с учётом типа резервуара, хранимого продукта и категории склада. В стандарте предусмотрены уровни I, II и III с соответствующими значениями надёжности защиты.
Для расчёта молниезащиты применяются действующие нормативные документы, в том числе СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций».
Важный нюанс: согласно ГОСТ 31385-2023, для уровней защиты I и II предусматривается защита отдельно стоящими молниеприёмниками, а для уровня III допускается установка молниеприёмников на самом резервуаре. Выбор схемы должен быть подтверждён проектом.
При проектировании резервуарного парка также учитываются применимые требования пожарной безопасности, характеристики взрывоопасных зон, строительные решения и документация на оборудование.
Из чего состоит система молниезащиты резервуаров
Защита резервуара представляет собой комплекс взаимосвязанных элементов. Каждый из них выполняет отдельную функцию.
Молниеприёмники
Предназначены для перехвата прямого разряда молнии. Их конструкция и расположение определяются расчётом защищаемой зоны.
Токоотводы
Обеспечивают прохождение тока от молниеприёмной части к заземляющему устройству по предусмотренным проектом проводящим путям.
Заземляющее устройство
Обеспечивает отвод и распределение тока молнии в грунте. Его параметры определяются с учётом условий площадки.
Уравнивание потенциалов
Снижает риск опасной разности потенциалов между металлическими элементами и коммуникациями.
При необходимости также предусматривается защита электрооборудования, линий связи и систем автоматизации от импульсных перенапряжений.

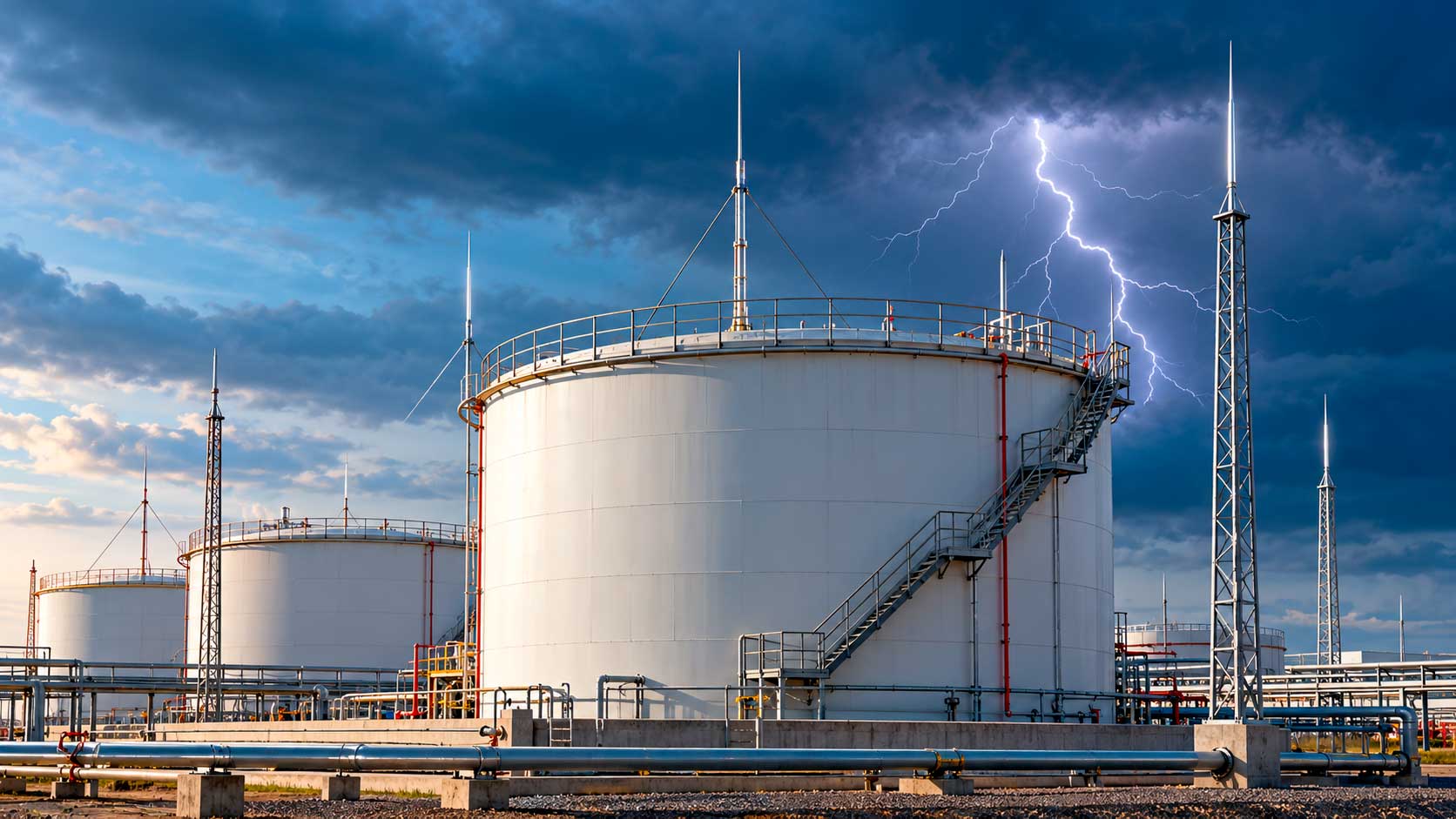

Отдельно стоящие молниеотводы и защита резервуара
Для резервуаров, которым требуется высокий уровень защиты, применяются отдельно стоящие молниеприёмники. Они устанавливаются на специально рассчитанных опорах и формируют защищаемую область, охватывающую резервуар и необходимые технологические элементы.
При выборе расположения молниеотводов учитывают
- диаметр и высоту резервуара;
- требуемый уровень защиты;
- расстояние до соседних сооружений;
- высоту дыхательной арматуры и технологических надстроек;
- ограничения по размещению опор;
- трассы подземных коммуникаций;
- доступность для монтажа и обслуживания;
- необходимость защиты нескольких резервуаров.
Количество молниеотводов и их высота определяются расчётом. Одна высокая мачта не всегда обеспечивает защиту всего резервуарного парка, особенно если сооружения расположены на значительной площади.
Правильно выбранное расположение молниеприёмников позволяет защитить необходимые элементы объекта без избыточного количества опор. При этом экономия оборудования не должна достигаться за счёт уменьшения расчётной зоны защиты.
Молниезащита резервуаров с плавающей крышей
Резервуары с плавающей крышей требуют отдельной инженерной проработки. В отличие от неподвижной кровли, плавающая конструкция перемещается в зависимости от уровня продукта.
Из-за этого необходимо учитывать электропроводящую связь подвижных элементов с корпусом резервуара, состояние уплотнений и предусмотренные конструкцией пути прохождения тока.
При обследовании особое внимание уделяется:
- контактам между плавающей крышей и стенкой;
- электрической непрерывности предусмотренных соединений;
- состоянию гибких проводников;
- следам коррозии и механического износа;
- подвижным узлам;
- расположению уплотнений;
- соответствию фактической конструкции технической документации.
Нельзя считать, что металлическая плавающая крыша автоматически обеспечивает безопасное прохождение тока молнии. Контактные соединения и предусмотренные меры защиты должны оцениваться как часть единой системы.
Заземление резервуаров и молниезащита: в чём различие
Заземление и молниезащита решают связанные, но не одинаковые задачи. Защитное заземление электрооборудования предназначено прежде всего для электробезопасности, а система молниезащиты должна обеспечивать предусмотренный путь прохождения импульсного тока молнии.
Кроме того, для резервуаров с горючими жидкостями необходимо учитывать защиту от статического электричества, возникающего в том числе при технологических операциях с продуктом.
Молниезащита
Снижает опасность прямого удара молнии и связанных с ним электрических и тепловых воздействий.
Защита от статического электричества
Предназначена для уменьшения риска опасного накопления и разряда электростатических зарядов при эксплуатации оборудования.
Наличие заземляющего проводника на корпусе резервуара не подтверждает полноценность молниезащиты. Необходимо проверить расчётную схему, молниеприёмники, проводящие пути, соединения и заземляющее устройство.
Защита трубопроводов и технологического оборудования
Резервуар не работает изолированно. К нему подключаются технологические трубопроводы, средства измерения уровня, автоматика, электрические устройства и другое оборудование.
При проектировании необходимо учитывать возможное распространение импульсных воздействий по металлическим коммуникациям и кабельным линиям.
Отдельной проработки могут требовать
- технологические трубопроводы;
- фланцевые соединения;
- кабельные вводы;
- датчики уровня и давления;
- системы контроля и сигнализации;
- электрические шкафы;
- средства связи и диспетчеризации;
- металлические эстакады и площадки обслуживания.
Для чувствительного электронного оборудования может потребоваться установка устройств защиты от импульсных перенапряжений. Их подбирают по параметрам сети, категории установки и схеме защитного уравнивания потенциалов.
Проектирование молниезащиты резервуарного парка
Проектирование начинается с анализа территории и конструкций. Необходимо определить, какие элементы требуют защиты, как расположить молниеприёмники и где организовать безопасные маршруты отвода тока.
Монтаж молниезащиты на действующем резервуарном парке
На эксплуатируемом объекте монтажные работы необходимо согласовывать с технологическим режимом предприятия. Доступ к отдельным зонам, земляные работы и применение подъёмной техники могут быть ограничены.
Дополнительное внимание уделяется безопасности работ рядом с действующими технологическими коммуникациями и участками с взрывоопасной средой.
При организации монтажа учитываются
- действующий режим эксплуатации резервуаров;
- требования к допуску персонала;
- расположение подземных трубопроводов;
- ограничения на огневые работы;
- возможность установки опор;
- пути движения транспорта;
- необходимость подъёмной техники;
- порядок временного ограничения доступа;
- состояние действующей системы молниезащиты;
- планируемые технологические остановки.
Монтаж без остановки резервуарного парка возможен не во всех случаях. Допустимость конкретных операций определяется после оценки производственных рисков и согласования мер безопасности с эксплуатирующей организацией.
Проверка и обслуживание молниезащиты резервуаров
После ввода системы в эксплуатацию необходимо контролировать её техническое состояние. Особенно внимательно проверяются металлические соединения, участки возможной коррозии и оборудование, подверженное механическим воздействиям.
В состав обследования могут входить:
- осмотр молниеприёмников;
- проверка состояния токоотводов;
- контроль креплений;
- проверка электрической непрерывности соединений;
- оценка состояния заземляющего устройства;
- предусмотренные измерения;
- осмотр соединений подвижных элементов резервуаров;
- проверка изменений после ремонта или реконструкции.
Периодичность и объём проверок определяются применимыми требованиями, проектной документацией, условиями эксплуатации и программой технического обслуживания.
После реконструкции резервуара важно повторно оценить молниезащиту. Изменение крыши, установка дополнительного оборудования или перенос технологических коммуникаций могут повлиять на ранее принятые проектные решения.
Типичные ошибки при устройстве молниезащиты резервуаров
Наиболее серьёзные недостатки возникают, когда система выполняется без учёта реальной конструкции резервуара и технологической среды.
К распространённым ошибкам относятся
- выбор молниеотводов без расчёта зоны защиты;
- игнорирование дыхательной и технологической арматуры;
- использование неподходящего решения для типа резервуара;
- отсутствие проверки соединений;
- применение существующего заземления без обследования;
- неучтённые трубопроводы и кабельные линии;
- отсутствие защиты чувствительной электроники;
- невозможность безопасного обслуживания молниеприёмников;
- расхождение исполнительной документации с фактическим монтажом.
От чего зависит стоимость молниезащиты резервуаров
Стоимость определяется после анализа исходных данных и проектного решения. Для резервуарного парка недостаточно рассчитать цену по количеству резервуаров или их суммарной вместимости.
Характеристики резервуаров
Количество, габариты, конструкция крыши и требования к уровню молниезащиты.
Молниеприёмная система
Тип, количество и высота опор, их расположение и конструкция фундаментов.
Заземление
Состояние существующего устройства, характеристики грунта и объём необходимых работ.
Условия монтажа
Действующий технологический процесс, доступ к площадке, земляные и высотные работы.
Дополнительно учитываются протяжённость проводников, необходимость защиты автоматизации от перенапряжений, состав проектной документации и требования к испытаниям.
При сравнении смет важно учитывать состав решения. Дешёвый вариант может не включать обследование действующего заземления, необходимые соединения, защиту кабельных вводов или проверку готовой системы.
Какие данные нужны для расчёта
Для предварительной оценки желательно предоставить информацию о резервуарном парке и имеющиеся проектные материалы.
Полезные исходные данные
- генеральный план территории;
- количество резервуаров;
- тип каждого резервуара;
- диаметр и высота;
- вид хранимого продукта;
- категория склада;
- сведения о крыше и технологической арматуре;
- расположение трубопроводов;
- существующая схема молниезащиты;
- сведения о заземлении;
- результаты предыдущих измерений;
- данные о грунте;
- информация о режиме эксплуатации;
- планы реконструкции или расширения.
Если документация не соответствует фактическому состоянию объекта, недостающие сведения уточняются при обследовании.
Часто задаваемые вопросы
Нужна ли молниезащита металлическому резервуару?
Металлический корпус сам по себе не гарантирует требуемый уровень защиты. Необходимо учитывать тип резервуара, хранимый продукт, конструкцию крыши, нормативные требования и систему отвода тока молнии.
Можно ли установить молниеприёмник непосредственно на резервуар?
Возможность зависит от требуемого уровня защиты и применимых нормативных требований. ГОСТ 31385-2023 предусматривает отдельно стоящие молниеприёмники для уровней I и II и допускает молниеприёмники на резервуаре для уровня III.
Чем отличается молниезащита РВС с плавающей крышей?
Для такой конструкции дополнительно учитываются подвижные элементы, электрические соединения между крышей и корпусом, состояние уплотнений и предусмотренные пути прохождения тока.
Можно ли использовать существующее заземление резервуара?
Да, если после обследования и необходимых проверок подтверждена его пригодность для принятого проектного решения. Наличие заземляющего проводника не является достаточным подтверждением.
Нужна ли защита от статического электричества отдельно от молниезащиты?
Это разные задачи. Защита от статического электричества учитывает накопление электростатических зарядов при технологических процессах, а молниезащита — воздействие разряда молнии. Решения должны быть согласованы между собой.
Можно ли выполнить монтаж на работающей нефтебазе?
Часть работ может выполняться без полной остановки объекта, но это зависит от их характера, расположения, требований промышленной безопасности и согласованных мероприятий. Возможность монтажа определяется после обследования.
Нужно ли проверять молниезащиту после реконструкции резервуара?
Да, если изменения затрагивают конструкцию, расположение оборудования, проводящие соединения или ранее рассчитанные зоны защиты. Объём проверки определяется характером реконструкции.
От чего зависит стоимость молниезащиты резервуарного парка?
От количества и конструкции резервуаров, требуемого уровня защиты, типа молниеприёмников, состояния заземления, характеристик грунта и условий монтажа.
Проектирование и монтаж молниезащиты резервуаров
Для резервуаров с нефтью и нефтепродуктами система молниезащиты должна учитывать конструкцию сооружения, требования к уровню защиты, технологические коммуникации и условия эксплуатации промышленного объекта.
