Системы автоматического пожаротушения: виды и особенности применения

Зачем бизнесу автоматическое пожаротушение

АУПТ снижает вероятность крупного инцидента и минимизирует ущерб, автоматически обнаруживая очаг и вводя огнетушащее вещество до критического развития пожара. Для B2B это не только безопасность сотрудников и сохранность активов, но и выполнение требований закона: Федеральный закон №123-ФЗ и профильные СП прямо требуют АУПТ для ряда категорий помещений (А, Б, В1–В4) и технологических установок. Наличие исправной АУПТ влияет на страховые тарифы и непрерывность производства — ключевые метрики ROI для собственника.

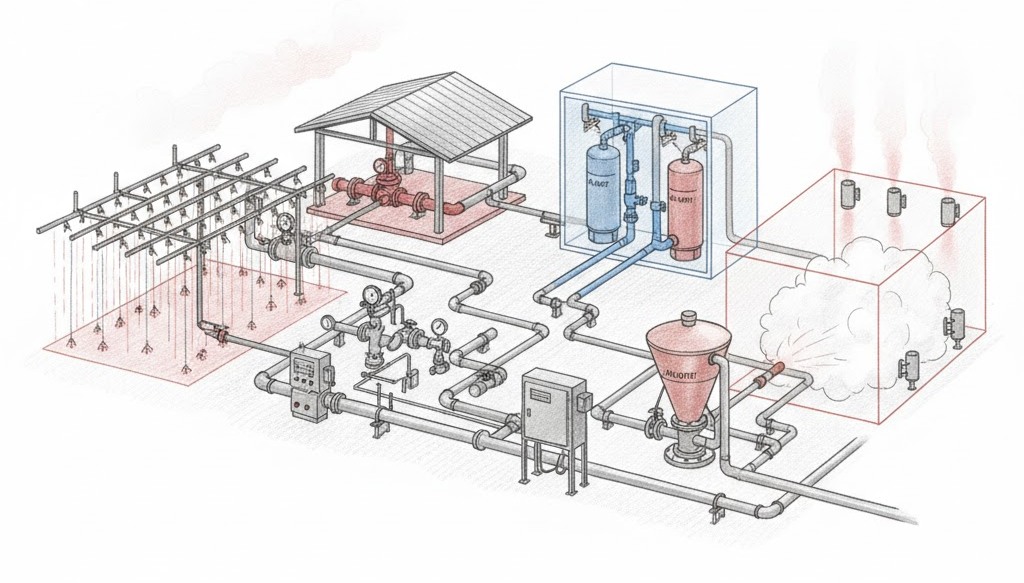

Ключевые виды АУПТ и области применения

Выбор огнетушащего вещества определяется классом пожара, технологией, присутствием людей и требованиями к сохранности оборудования. Ниже — краткая навигация.

Водяные: спринклерные и дренчерные

• Как работают: спринклеры с тепловыми замками срабатывают точечно; дренчеры открывают весь участок сразу (залповое орошение).
• Где применяют: склады, цеха, кабельные тоннели, парковки. Эффективны на классах пожара А и частично В.
• Плюсы: доступность воды, высокая надежность, понятная эксплуатация, умеренная стоимость.
• Минусы: риск водного ущерба, ограниченная применимость для электрооборудования и веществ, реагирующих с водой.
• Нормы: СП 5.13130.2009; наружное и внутреннее водоснабжение — СП 8.13130 и СП 10/ (актуальные редакции); требования к насосам и гидравлике — по проекту в соответствии с СП 5.

Газовые: инертные и химические

• Состав: инертные (IG-541/инерген, азот, аргон), CO₂; химические (HFC-227ea/«FM-200», FK-5-1-12/«Novec 1230»).
• Где применяют: серверные, ЦОД, РЗА, щиты управления, архивы, музеи, помещения с электроникой и ценными активами.
• Плюсы: тушение без повреждения водой/пылью, быстрое подавление очага, минимальный простой.
• Минусы: требования к герметичности, эвакуации персонала (особенно CO₂), более высокая стоимость.
• Нормы: ФЗ №123-ФЗ; СП 5.13130.2009 (расчет концентрации и время удержания); ГОСТ Р 53325-2012 (оборудование); для CO₂ — дополнительные ограничения по пребыванию людей.

Порошковые

• Где применяют: технологические зоны без постоянного пребывания людей, насосные ГСМ, наружные установки, трансформаторные подстанции.
• Плюсы: универсальны по классам пожара (А, В, С, Е), работоспособны при низких температурах, конкурентная цена.
• Минусы: вторичный ущерб от пыли, сложность очистки, ограниченная применимость для точной электроники.
• Нормы: СП 5.13130.2009; требования к модулям — по ТУ и ГОСТ.

Аэрозольные

• Где применяют: небольшие объемы, шкафы управления, ДГУ, лифтовые машинные, контейнерные КТП.
• Плюсы: компактность, быстрый монтаж, низкие CAPEX на малых объектах.
• Минусы: требования к герметичности и отложению аэрозоля, ограничения при присутствии людей.
• Нормы: применение и расчет — по СП 5.13130.2009 и ТУ производителя.

Как выбрать систему под конкретный объект

1. Категория по взрывопожарной и пожарной опасности (СП 12.13130.2009). Для категорий А/Б чаще исключают воду, отдают приоритет газу или порошку.
2. Класс пожара (А–F) и горючая нагрузка: целлюлоза/полимеры — вода/пена; электротехника — газ; ЛВЖ — порошок/пена/дренчер.
3. Присутствие людей и допустимость вторичного ущерба: электроника и музеи — только «сухие» агенты; грязные производства — порошок допустим.
4. Инфраструктура: доступ к воде, место под газовые баллоны, герметичность помещений, климат (мороз).
5. Интеграция с технологией: блокировки, остановка вентиляции, отключение питания, логика ПАЗ/АСУ ТП.
6. Экономика: CAPEX vs OPEX, простои при ремонте, страховые скидки, требуемый уровень остаточного риска.

Практическое правило: выбирайте самый «мягкий» для процесса агент, который гарантированно обеспечивает нормативную эффективность тушения и приемлемый TCO (total cost of ownership) на горизонте 10+ лет.

Проектирование АУПТ: ключевые особенности

• Нормативная база: ФЗ №123-ФЗ; СП 5.13130.2009; ГОСТ Р 53325-2012 (оборудование); связанные СП по эвакуации (СП 3.13130), водоснабжению и электроснабжению (категория I по надежности).
• Категорирование и сценарии: определение категорий помещений (СП 12.13130.2009), расчет наиболее опасных сценариев, выбор алгоритмов пуска (по двум различным датчикам, по кнопке ручного пуска, по сигналу ПАЗ).
• Гидравлические и газодинамические расчеты: проверка плотности орошения, времени заполнения, равномерности концентрации газа, «время удержания» не менее 10 минут для газовых систем (по СП 5).
• Герметичность: мероприятия по уплотнению проемов, расчет приточно-вытяжной вентиляции на поствпрысковый режим.
• Интеграция: связка с АПС, СОУЭ, дымоудалением, АСКУЭ/АСУ ТП. Логика межблокировок документируется в матрице причинно-следственных связей.
• Питание: два независимых источника, резерв АКБ. В дежурном режиме — не менее 24 часов, затем не менее 3 часов работы в режиме «Пожар» (по СП 5/ГОСТ Р 53325).
• Документация: проектная и рабочая документация в составе марки «ОВ/ОВпт/АУПТ», пояснительная записка, расчеты, спецификации, схемы, планы эвакуации, ППР.

Монтаж и пуско-наладка: что критично для приемки

1. Подготовка: приемка строительной готовности, контроль фактических объемов, трасс, узлов прохода через ограждения с сохранением огнестойкости.
2. Монтаж: сертифицированные материалы, маркировка линий, защита от коррозии, соблюдение уклонов труб, установка дренажей и воздухоотводов.
3. Испытания:
   • Гидроиспытания трубопроводов водой на 1,25–1,5 от рабочего давления.
   • Пневмоиспытания пневмомагистралей и пусковых цепей.
   • Функциональные — имитация пожара, проверка алгоритмов пуска, задержек, блокировок, СОУЭ.
   • Газовые: проверка герметичности помещения, расчет/проверка времени удержания, контроль сброса давления.
4. Комплект актов: исполнительная документация, протоколы испытаний, сертификаты соответствия оборудования, журналы сварочных работ, заключение ПНР.
5. Ввод: обучение персонала, выдача инструкций, режимов обслуживания, перечня ЗИП.

Техническое обслуживание: регламент и ресурсы

• Ежемесячно: визуальный осмотр, контроль индикации, давлений в баллонах, состояние запорной арматуры, проверка маршрутов эвакуации.
• Ежеквартально: тест ручных пусков, контроль связи с АПС/СОУЭ/АСУ ТП, проверка питания и АКБ, частичная продувка/проверка клапанов.
• Ежегодно: комплексные испытания с имитацией пожара (без выпуска ОТВ), ревизия спринклеров/дренчеров, промывка фильтров, калибровка расходомеров/датчиков.
• Раз в 5 лет (рекомендуемо): переосвидетельствование баллонов под руководством аккредитованной организации; перезарядка по факту срабатывания или по сроку годности ОТВ.
• Документы: журнал эксплуатации АУПТ, планы и акты ТО, протоколы измерений — требуются при проверках ГПН и страховых.

Стоимость и сроки окупаемости

Стоимость зависит от типа ОТВ, площади/объема, уровня автоматизации и требований к интеграции. Ниже — ориентиры по рынку для промышленных объектов (оборудование + монтаж, без СМР по строительной части):

• Водяные (спринклер/дренчер): 3 500–7 500 руб/м² защищаемой площади.
• Газовые (инертные/химические): 12 000–25 000 руб/м³ объема помещения.
• Порошковые: 2 500–5 500 руб/м³ (для модульных решений).
• Аэрозольные: 1 800–4 000 руб/м³ (малые объемы, шкафы, контейнерные решения).

Операционные расходы: ежегодное ТО — 3–6% от стоимости системы; перезарядка после срабатывания — 8–20% (газ), 3–10% (порошок/аэрозоль), восстановление водяных — по факту ремонта.

Как считать окупаемость: сравните ожидаемый ущерб без АУПТ и с ней. Простой расчет для насосной ЛВЖ: вероятность пожара 1%/год, средний ущерб без АУПТ — 60 млн руб (ремонт + 72 часа простоя), с АУПТ — 8 млн руб (локализация, восстановление 8–12 часов). Экономия риска = (0,01 × 60) – (0,01 × 8) = 0,52 млн руб/год. При CAPEX 12 млн руб срок окупаемости по снижению риска — 23 года, но с учетом снижения страховой премии на 10–25%, исключения длительного простоя и требований регулятора фактический ROI обычно 5–8 лет. На объектах с высокой стоимостью часа простоя (ЦОД, НПС, КИПиА) окупаемость сокращается до 2–4 лет.

Практика внедрения на промышленных объектах

• Нефтебаза ТЭК: модернизация дренчерной системы для насосной ЛВЖ с автоматикой по двум разнородным детекторам, интеграция с ПАЗ. Результат — время реагирования до выпуска ОТВ сокращено до 35 секунд, подтверждено квалификационными испытаниями.
• ЦОД энергокомпании: централизованная газовая система на FK-5-1-12 с контрольным сбросом давления и герметизацией по результатам теста. Получен страховой дисконт 18% на имущественный полис.
• Химическое производство: переход с модульных порошковых на адресно-аналоговую водяную спринклерную сеть в складе готовой продукции. Снижение ложных срабатываний на 60%, уменьшение OPEX за счет единой диспетчеризации.

ООО «КОНТУР-ЗЕТ» за 10+ лет реализовало 150+ проектов полного цикла — от ТЭО и проектирования до ПНР и сервисного обслуживания — на объектах уровня Лукойл, Газпромнефть, Сибур, Транснефть и в энергетике. Это позволяет быстро подбирать оптимальные решения под отраслевые требования и инфраструктуру заказчика.

Рекомендации для запуска проекта

1. Проведите аудит категорий помещений и сценариев пожара с учетом текущей технологии и планов модернизации.
2. Сформируйте матрицу причинно-следственных связей (АПС—АУПТ—СОУЭ—ПАЗ—вентиляция—электропитание).
3. Запросите вариантные решения: минимум два типа АУПТ с расчетом TCO на 10 лет и анализом влияния на простои.
4. Убедитесь в совместимости оборудования (сертификаты по ГОСТ Р 53325-2012, единая шина данных, кибербезопасность интерфейсов).
5. Закладывайте сервисный контракт и доступность ЗИП на весь жизненный цикл.

Безопасность превыше всего

Автоматическое пожаротушение — это инвестиция в устойчивость производства, юридическую защищенность и репутацию. Грамотный выбор типа системы, корректное проектирование по СП 5.13130.2009 и профессиональный монтаж с последующим сервисом сокращают риск катастрофического ущерба и ускоряют восстановление после инцидента. Если вам нужен расчет варианта АУПТ с оценкой рисков, бюджета и сроков внедрения — направьте нам планировку и краткое описание технологии. Команда ООО «КОНТУР-ЗЕТ» подготовит инженерное обоснование и предложит оптимальное решение под ваш объект.
