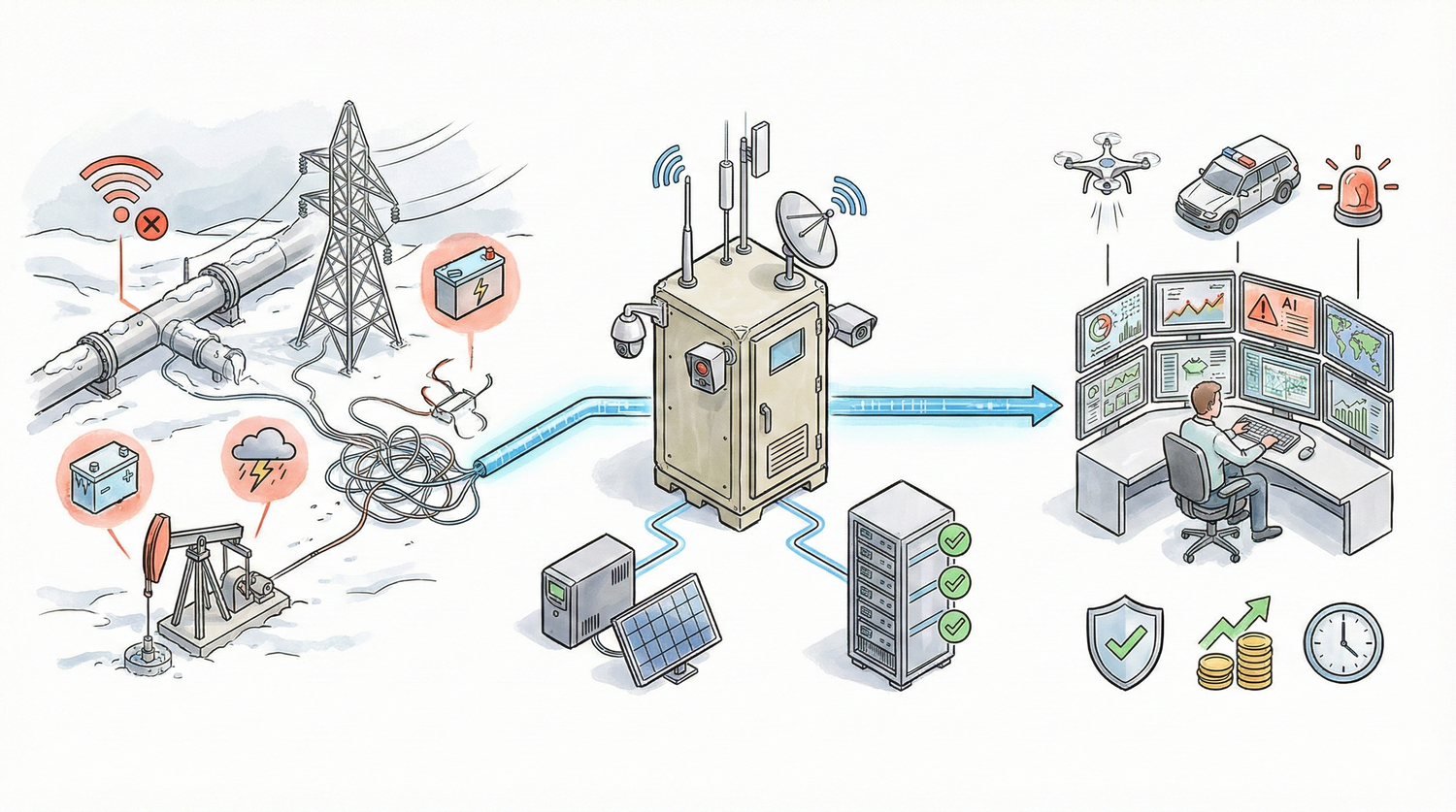

Рассредоточенные объекты — трубопроводы, ЛЭП, НПС, узлы учета, удаленные склады — предъявляют к безопасности особые требования: связь нестабильна, доступ затруднен, климат суров, а цена простоя и инцидентов высока. В статье сравним подходы к обеспечению безопасности таких объектов, разберем системы видеонаблюдения, 4G/5G и спутниковую передачу данных, локальное резервирование, регламенты реагирования, приведем кейсы по трубопроводам и ЛЭП, типовые бюджеты и пошаговое внедрение. Основание — действующая нормативная база РФ и практический опыт ООО «КОНТУР-ЗЕТ» на 150+ проектах для Лукойл, Газпромнефть, Сибур, Энергосеть и Транснефть.
Характеристика распределенных объектов
Такие объекты характеризуются большой протяженностью, разнесенностью узлов и минимальным штатом на месте. Это линейные участки (магистральные трубопроводы), подстанции 35–220 кВ, опоры ЛЭП, кустовые площадки, РММ и вахтовые городки. Часто отсутствуют стационарное электроснабжение и широкополосные каналы связи, погодные условия — от −55 до +50 °C, высокая ветровая и молниевая нагрузка.
С точки зрения права: 116‑ФЗ (опасные производственные объекты), 123‑ФЗ и 69‑ФЗ (пожарная безопасность), 16‑ФЗ (транспортная безопасность), 35‑ФЗ (противодействие терроризму), 187‑ФЗ (безопасность КИИ) задают обязательные уровни защищенности, категорирование, аттестацию и персональную ответственность руководителей.
Проблемы управления с большого расстояния
- Связь: нестабильный 4G/5G, отсутствие волоконно-оптических линий, высокая задержка спутниковой связи.
- Энергия: частые просадки, автономная генерация, необходимость отопления шкафов.
- Среда: пыль, соляной туман, КОУФ до IK10, IP66/67, обледенение, грозозащита (РД 34.21.122‑87, СО 153‑34.21.122‑2003).
- Атаки и саботаж: вандализм, попытки несанкционированного отбора, киберугрозы для телеметрии и видеопотоков.
Основной риск распределенных объектов — не отсутствие системы, а отсутствие устойчивости: один отказ тянет цепочку простоев.
Системы видеонаблюдения для удаленных объектов
Для удаленных площадок работают камеры с аналтикой «на краю» (edge): тепловизоры 640×512 для контроля периметра, поворотные PTZ 25–40× для дальности 1–2 км, мультисенсорные камеры для панорам. Требования задают ГОСТ Р 51558‑2014 (СОТ), СП 5.13130.2021 (интеграция с пожарной автоматикой), ГОСТ Р 53325‑2012 (извещатели). ONVIF Profile S/G/T и кодек H.265+ снижают трафик.
- Битрейт: 1080p H.265 — 2–4 Мбит/с, 4 Мп — 4–6 Мбит/с, тепловизор — 0,8–2 Мбит/с. Для верификации тревог достаточно 5–8 к/с.
- Хранение: локально на NVR/SD не менее 14–30 суток (ФЗ‑187/ФСТЭК — требования к защищенности КИИ, журналы событий).
- Аналитика: пересечение линии, оставленные предметы, детекция дыма/пламени, контроль масок объектов; уменьшает ложные тревоги на 60–80%.
4G/5G и спутниковая передача данных
| Канал | Пропускная способность | Задержка | Доступность | OPEX | Особенности |
|---|---|---|---|---|---|
| 4G/LTE (LTE‑M, NB‑IoT) | 5–50 Мбит/с (реально 5–20) | 30–80 мс | Средняя | 1–3 тыс. ₽/мес/SIM | Dual‑SIM, APN, QoS; зависит от покрытия |
| 5G NSA/SA | 50–200+ Мбит/с | 10–30 мс | Низкая вне агломераций | 3–10 тыс. ₽/мес | Требует близких БС, частот |
| VSAT (Ku/Ka/C) | 2–20 Мбит/с | 600–800 мс | Высокая (вне покрытия сотовых) | 50–200 тыс. ₽/мес | Антенна 1,2–1,8 м; погодная зависимость в Ka |
Практика для удаленных объектов: промышленный роутер с двумя SIM (разные операторы) + резервный VSAT. Для служебных потоков — IPSec/GOST‑VPN, сертифицированные СЗИ ФСТЭК/ФСБ, разделение VLAN, белые списки, журналирование (187‑ФЗ).
Локальное оборудование и резервирование
- Энергия: ИБП 30–60 мин + ДГУ/солнечная панель с МРРТ; удаленная «холодная» перезагрузка через управляемые PDU.
- Климат: термошкафы −60…+50 °C, влагозащита IP66, подогрев стекол, клеммники с антикоррозионным покрытием.
- Сеть: кольцо L2 с RSTP/MSTP, резервные uplink, PoE‑бюджет с 30% запасом.
- Данные: локальный NVR/SD RAID1, дедупликация, буферизация при обрыве канала и отложенная передача.
- Физическая защита: датчики вскрытия, вибро, GPS‑метки на шкафах, маркировка в соответствии с СП 6.13130.
Золотое правило распределенных площадок: «Система должна работать сама по себе так долго, как будто связи не будет вовсе».
Процедуры реагирования
Технология реагирования строится вокруг MTTD/MTTR. Целевые метрики: обнаружение ≤ 60 сек, верификация ≤ 2 мин, запуск реагирования ≤ 5 мин. Используйте PSIM/СУТП‑интеграцию, единые карточки инцидента, автоматические маршруты эскалации.
- Классификация тревог (критичность A/B/C, сценарии ФСО/РСЧС).
- Автовызов ответственных, запись переговоров, фиксация таймлайна.
- Уведомление МЧС/Росгвардии по регламентам 35‑ФЗ/69‑ФЗ при необходимости.
- Дроны/мобильные группы — по согласованию полетов и маршрутов.
- Еженедельные тренировки; квартальные натурные испытания.
Кейсы трубопроводов и ЛЭП
Магистральный трубопровод
На линейной части и НПС рекомендована связка: распределенная виброакустика по ВОЛС (DAS) + тепловизионные рубежи 300–500 м + СОТ в узлах. В одном из проектов на нефтепроводе протяженностью 120 км внедрено 6 опорных VSAT‑узлов, 4G‑агрегация, локальные NVR по 12 ТБ, аналитика «пересечение линии». Результат: снижение ложных тревог на 72%, время верификации — до 2,5 минуты, предотвращены 3 попытки врезки. Соответствие «Правилам охраны магистральных трубопроводов» (ПП РФ №878).
Линии электропередачи
Для ЛЭП — камеры с ИК/тепловизором на узловых опорах, датчики проникновения на воротах ПС, LiDAR для контроля коридора просеки, интеграция с мониторингом грозовой активности. В проекте для сетевой компании на 110 кВ: автономные посты с солнечными панелями 800 Вт, 4G+VSAT, умные алгоритмы выявления падения дерева и обрыва провода. Время от события до выезда — 6 минут, экономия на обходах — 38% в год. Соблюдены «Правила охраны электрических сетей» (ПП РФ №160).
Стоимость и технические решения
| Уровень | Состав | CAPEX (₽) | OPEX/мес (₽) | Где применим |
|---|---|---|---|---|
| Базовый | 3–4 камеры 1080p, NVR, 4G dual‑SIM, ИБП 30 мин | 1,2–2,5 млн | 3–10 тыс. | Склад, малая ПС, куст |
| Продвинутый | PTZ + тепловизор, аналитика, 4G+VSAT, термошкаф, ДГУ/СЭС | 3–7 млн | 60–200 тыс. | НПС, узел ЛЭП, линейные посты |
| Критический | DAS/FO, резервирование N+1, два канала связи, СЗИ ФСТЭК/ФСБ | 7–15+ млн | 100–300 тыс. | ОПО I–II класса, ЦОД КИИ |
Окупаемость 12–24 месяца достигается за счет сокращения патрулей, снижения простоев, уменьшения страховых выплат и штрафов по 116‑ФЗ/187‑ФЗ.
Пошаговое внедрение
- Обследование и риск‑оценка (HAZID, категорирование по 16‑ФЗ/187‑ФЗ).
- Техническая концепция: архитектура, SLA, KPI (MTTD/MTTR, доступность ≥ 99,5%).
- Проектирование по СП 5.13130.2021, ГОСТ Р 51558‑2014; молниезащита по СО 153‑34.21.122‑2003.
- Подбор каналов 4G/5G/VSAT, расчет трафика и бюджета (битрейт, хранение).
- Энергетика: ИБП, ДГУ/СЭС, тепловой расчет шкафов.
- Кибербезопасность: СЗИ, сегментация, VPN ГОСТ, журналы, аттестация КИИ.
- Пилот на 1–2 площадках, нагрузочные и климатические испытания.
- Масштабирование, типовые узлы, унификация ЗИП.
- Обучение персонала, регламенты, тренировки, договор на сервис 24×7.
- Аудит соответствия и ввод в эксплуатацию (116‑ФЗ, 123‑ФЗ, 69‑ФЗ).
Частые ошибки и как их предотвратить
- Один канал связи. Решение: 4G dual‑SIM + VSAT, автоматическое переформление маршрутов.
- Нет локального хранилища. Решение: NVR/SD с буферизацией ≥ 72 часа.
- Недооценка климата. Решение: термошкафы, подогревы, сертифицированные кабели.
- Слабая грозозащита. Решение: уравнивание потенциалов, разрядники, независимые контуры.
- Излишний битрейт. Решение: профили потоков, H.265, 5–8 к/с, события по аналитике.
- Нет удаленного перезапуска. Решение: умные PDU, out‑of‑band‑доступ.
- Игнорирование киберугроз. Решение: СЗИ, обновления, MFA, инвентаризация активов.
- Разрозненные поставки. Решение: единый интегратор полного цикла и SLA.
- Отсутствие тренировок. Решение: ежемесячные учения и анализ инцидентов.
- Неучтенные OPEX. Решение: TCO‑модель 3–5 лет, контракты на связь и сервис.
Почему стоит привлечь интегратора полного цикла
Компании уровня ООО «КОНТУР‑ЗЕТ» закрывают весь цикл — от обследования до сервиса — и несут ответственность за результат. На распределенных объектах это критично: один «слабый элемент» обесценивает систему. Если вам нужен аудит, пилот или расчет ROI под ваши площадки — запросите консультацию и ведомость объема работ.
