В статье разбираем, как организовать охранное освещение периметра так, чтобы оно выполняло свою главную функцию — предотвращение проникновений и поддержка систем видеонаблюдения — и одновременно соответствовало нормативам, было экономичным и надежным. Рассмотрим действующие требования (ГОСТ, СП, РД), разницу между дежурным и тревожным освещением, уровни освещенности и равномерности, выбор светильников, схемы размещения, варианты автоматизации. Завершим практическими рекомендациями и ориентирами по окупаемости на примере реализованных проектов ООО «КОНТУР-ЗЕТ».
Роль света в системе охраны периметра
Освещение периметра решает три задачи: визуальное обнаружение нарушителя, корректная работа CCTV/видеоаналитики, психологическое сдерживание. Для B2B-заказчика это означает снижение частоты инцидентов, уменьшение ложных тревог и затрат на реагирование, повышение доказательной базы (качество архива видео) и соблюдение требований проверяющих органов.
- Свет поддерживает эффективность камер: достаточная вертикальная освещенность обеспечивает распознавание лиц, маркировки, предметов.
- Грамотная оптика и равномерность убирают «темные пятна» и слепящие блики, из-за которых теряется контроль и растет число ложных тревог.
- Интеллектуальное управление (диммирование, сценарии «тревога») снижает энергозатраты на 30–60% без потери безопасности.
Нормативные требования и ответственность
Охранное освещение находится на стыке норм по искусственному освещению и ведомственных требований к инженерно-техническим средствам охраны. В работе используем следующий базис:
- РД 78.145-93 (МВД): проектирование средств охранной сигнализации и охранного освещения, общие требования к обеспечению видимости нарушителя и работе постов/средств наблюдения.
- СП 52.13330.2016 (актуализированная редакция СНиП 23-05-95): методы расчета освещенности, ограничения по ослепленности, требования к равномерности, световой отдаче и показателям качества.
- ГОСТ 12.1.046-85 (ССБТ): требования к освещенности производственных территорий и порядок контроля (полевые измерения, условия, приборы).
- ПУЭ, 7-е изд.: категории надежности питания, заземление/зануление, прокладка кабелей наружного освещения.
- ТР ТС 012/2011 и ГОСТ IEC 60079 (для взрывоопасных зон): взрывозащищенное исполнение светильников и арматуры.
Ключевой принцип РД 78.145-93: охранное освещение должно обеспечивать обнаружение нарушителя на контролируемой полосе, не ослеплять персонал и создавать условия для работы средств наблюдения (включая видеокамеры).
Ответственность: до административных санкций за нарушение норм охраны труда и промышленной безопасности, а также риски при расследовании инцидентов. Практически это отражается в проверках Ростехнадзора, МВД и страховых.
Дежурное и тревожное освещение: в чем различие
Дежурное (постоянное)
- Работает круглосуточно в темное время, поддерживает базовую видимость и работу CCTV.
- Типовые ориентиры: горизонтальная освещенность 1–3 лк на полосе контроля и вдоль маршрута патруля; вертикальная 0,5–1 лк на высоте 1,5 м.
- Диммирование ночью до 30–70% от номинала с автоматическим повышением по событию.
Тревожное (сценарное)
- Включается/усиливается по сигналу от ИТСО, СКУД, видеоналитики, охраны.
- Повышает уровень до 3–5 лк (горизонталь) и 1–3 лк (вертикаль) в зоне тревоги для гарантированного распознавания.
- Задает «световой коридор» для групп реагирования и камер PTZ.
Требования к уровню освещенности и равномерности
- Базовый ориентир для промпериметра: 2–5 лк по горизонтали на полосе 3–6 м вдоль ограждения; для минимумов — не ниже 0,5–1 лк.
- Вертикальная освещенность (на высоте лица 1,5 м, с направления камеры): 1–2 лк для цветных камер; 0,5–1 лк для моно/IR-режима.
- Равномерность U0 = Emin/Ē не хуже 0,25–0,3, чтобы исключить «черные провалы» между опорами (ориентир СП 52.13330.2016).
- Ослепленность: избегаем попадания светового пучка в объективы и в глаза персонала; используем антибликовые решетки и асимметричную оптику.
- Цветовая температура 4000–5000 K, CRI ≥ 70 — оптимум для распознавания и точной цветопередачи видео.
Важно: расчет ведется в специализированном ПО по фотометрическим данным производителя (IES/LDT), с проверкой вертикальных плоскостей в точках расстановки камер.
Типы светильников и источников света
| Решение | Плюсы | Минусы | Типовые параметры |
|---|---|---|---|
| LED-прожекторы/магистральные | Высокая энергоэффективность, мгновенный пуск, диммирование, ресурс 50–100 тыс. ч, широкий выбор оптики | Чувствительность к перегреву — нужен корректный теплоотвод и расчет | 50–150 Вт, IP65–67, IK08+, −40…+50 °C, DALI/0–10 В |
| Натриевые (ДНаТ, НЛВД) | Дешевые лампы, высокий световой поток | Долгий разогрев, низкий CRI, желтый спектр, ограниченная поддержка CCTV | 70–250 Вт, IP65, замена 1–2 года |
| Металлогалогенные (МГЛ) | Лучший CRI, чем у натриевых, яркий белый свет | Разогрев/повторный пуск, меньший ресурс, выше энергопотребление | 70–250 Вт, CRI 65–90 |
| LED + ИК-подсветка | Незаметность для нарушителя, работа в неблагоприятных погодных условиях | Требует камер с IR-чувствительностью, цвет не фиксируется | 850/940 нм, зона 30–80 м |
Для нефтегазовых и химических объектов выбираются модели во взрывозащищенном исполнении (маркировка по ГОСТ IEC 60079), с антивандальными корпусами, покрытием от коррозии и устойчивостью к вибрации.

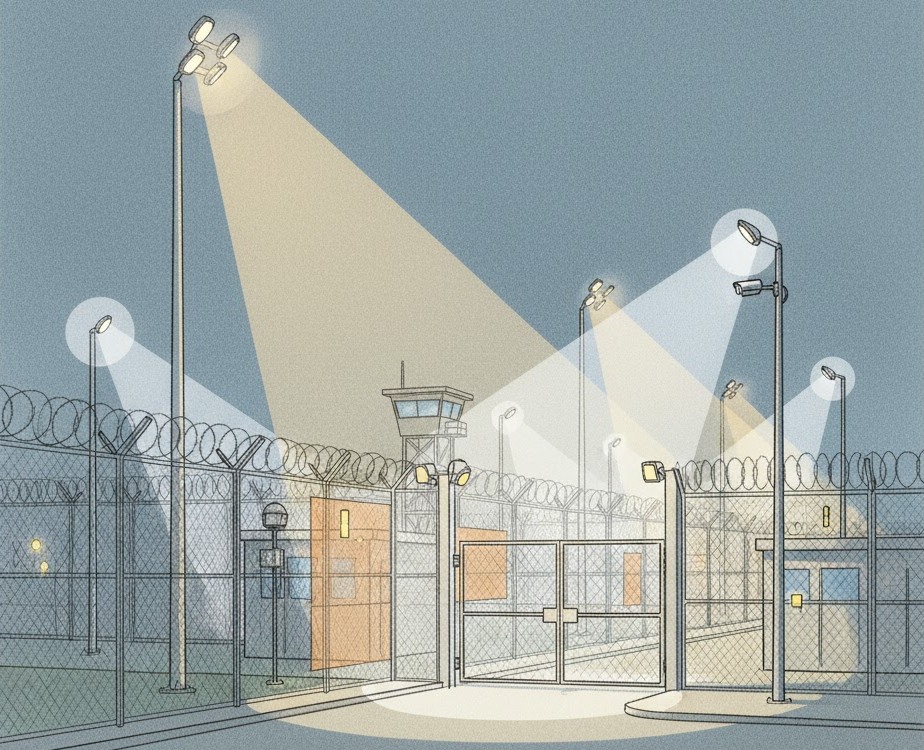

Схемы размещения светильников
Линейная по периметру
- Опоры 3–6 м, шаг 20–35 м при мощности 50–100 Вт и асимметричной оптике T2–T3.
- Кронштейн с наклоном 5–15° к полосе контроля, чтобы исключить засветку камер и заборного полотна.
Шахматное расположение
- Чередование сторон/опор для повышения вертикальной освещенности и равномерности.
- Полезно на извилистых участках и при высокой высоте забора.
Узловое (по углам, воротам, КПП)
- Усиленные световые пучки на радиус 20–40 м, поддержка PTZ-камер.
- Сценарий «тревога»: всплеск до 100% мощности по детекции.
Практические ориентиры
- Отступ опоры от ограждения: 1,5–3 м с внутренней стороны, чтобы не облегчать преодоление забора.
- Кабель — в земле в ПНД-трубе или по грозостойкой воздушной линии, с молниезащитой.
- Разводка по двум независимым цепям: дежурная и тревожная, с отдельными автоматами и контроллерами.
Автоматизация и интеграция
- Датчики освещенности и астротаймеры: автоматический переход «день/ночь» и динамические сезонные поправки.
- DALI/0–10 В/Modbus: централизованное диммирование, профили по зонам, журналирование событий.
- Интеграция с ИТСО: свет «подсказка» для видеокамер и групп реагирования (вкл/усиление по тревоге, трекинг по секторам).
- Резервирование: ИБП 30–60 мин для дежурного света, АВР на вводе, контроль линии и самодиагностика светильников.
- Кибербезопасность: сегментация сети управления светом, белые списки устройств, журнал операций.
Практика внедрения: кейсы и ROI
Нефтебаза, периметр 7,2 км
- Решение: замена ДНаТ 150 Вт на LED 80 Вт, опоры 4 м, шаг 25 м, асимметричная оптика.
- Результат: горизонтальная освещенность 3,2–4,0 лк (U0 0,32), вертикальная 1,2 лк у камер; экономия электроэнергии 42%; −27% ложных тревог видеоаналитики; окупаемость — 2,1 года.
Электроподстанция 110/35 кВ
- Решение: комбинированная схема (линейная + узловая), сценарий «тревога» с усилением до 100% в секторе.
- Результат: уменьшение «мертвых зон», повышение читаемости номеров ТС на КПП, сокращение времени реагирования на 18%.
Подобные проекты реализованы командой ООО «КОНТУР-ЗЕТ» для предприятий ТЭК и транспорта (Лукойл, Газпромнефть, Сибур, Транснефть, Энергосеть) с комплексом работ: от расчета и 3D-модели освещения до монтажа, ПНР и сервисного обслуживания.
Пошаговые рекомендации
- Аудит периметра и CCTV: маршруты патруля, высота/тип ограждения, точки камер, проблемные зоны.
- Нормативная матрица: применимость РД 78.145-93, СП 52.13330.2016, ГОСТ 12.1.046-85, ПУЭ, требования по взрывозащите.
- Светотехнический расчет: целевые лк (гориз/верт), равномерность ≥ 0,25–0,3, проверка ослепленности, выбор оптики.
- Выбор оборудования: LED IP65–67, IK08+, −40…+50 °C, CRI ≥ 70, 4000–5000 K; при необходимости — Ex-исполнение.
- Схема питания и управления: два контура (дежурный/тревожный), ИБП, АВР, DALI/Modbus, интеграция с ИТСО.
- Монтаж и ПНР: выверка углов наклона, экранирование бликов, маркировка линий, паспортизация.
- Измерения и приемка: протоколы освещенности по ГОСТ, контроль вертикали у камер, настройка сцен.
- Сервис: регламентные осмотры 1–2 раза в год, очистка оптики, обновление профилей диммирования по сезонам.
Частые ошибки и как их избежать
- Слишком редкая расстановка опор — появляются «черные окна»; решение: расчет и проверка U0.
- Засветка камер и встречный свет для патруля — неверный наклон; решение: асимметричная оптика, шторки.
- Игнорирование вертикальной освещенности — хорошая «картинка на земле», но плохое распознавание лиц; решение: расчет вертикали в точках камер.
- Отсутствие сценариев «тревога» — лишние затраты 24/7; решение: диммирование + усиление по событию, экономия до 60%.
- Оборудование без защиты — коррозия и выход из строя; решение: IP65–67, антикор, виброустойчивость, Ex при необходимости.
Итоги: как обеспечить эффективное охранное освещение
Эффективное охранное освещение — это сочетание нормативного соответствия (РД 78.145-93, СП 52.13330.2016, ГОСТ 12.1.046-85), правильных уровней лк и равномерности, верного подбора оптики и автоматизации, интегрированной с ИТСО. На практике лучшие результаты дает LED-освещение с диммированием и сценариями «дежурный/тревога», рассчитанное в профильном ПО и проверенное по вертикали в точках видеокамер.
Команда ООО «КОНТУР-ЗЕТ» выполняет полный цикл работ — от обследования и проекта до монтажа, ПНР и сервиса — и опирается на опыт 150+ объектов топливно-энергетического и транспортного комплексов. Если вам нужен аудит существующего освещения периметра или проект «под ключ» с расчетом ROI и TCO — свяжитесь с нами, подготовим техническое решение и смету в сжатые сроки.
