Почему классические системы больше не справляются
Разрозненные пожарная сигнализация, видеонаблюдение, СКУД и газоанализ зачастую работают «каждая сама по себе», что замедляет реакцию и повышает ложные тревоги. Цифровизация и IIoT позволяют объединить их в единую логику: событие из датчика тут же подтверждается видеоаналитикой, оператор получает инструкцию из Плана ликвидации аварий и запускает сценарии (оповещение, отключение оборудования, блокировку доступа). Практический эффект — снижение ложных срабатываний на 40–70% и сокращение времени реагирования на 25–50%.
Критически важно, что smart‑подход не противоречит базе: он дополняет требования ФЗ-123 «Технический регламент о требованиях пожарной безопасности», ФЗ-116 «О промышленной безопасности ОПО», ФЗ-16 «О транспортной безопасности», ФЗ-35 «О противодействии терроризму», СП 5.13130, ГОСТ Р 53325, СП 484.1311500, ГОСТ Р 51558. При проектировании учитываются также ТР ТС 012/2011 (взрывозащищенное исполнение), ГОСТ 12.1.004-91 (общие требования пожарной безопасности) и 152-ФЗ (персональные данные) для видео/RTLS.
Что такое Smart Security и IIoT на производстве

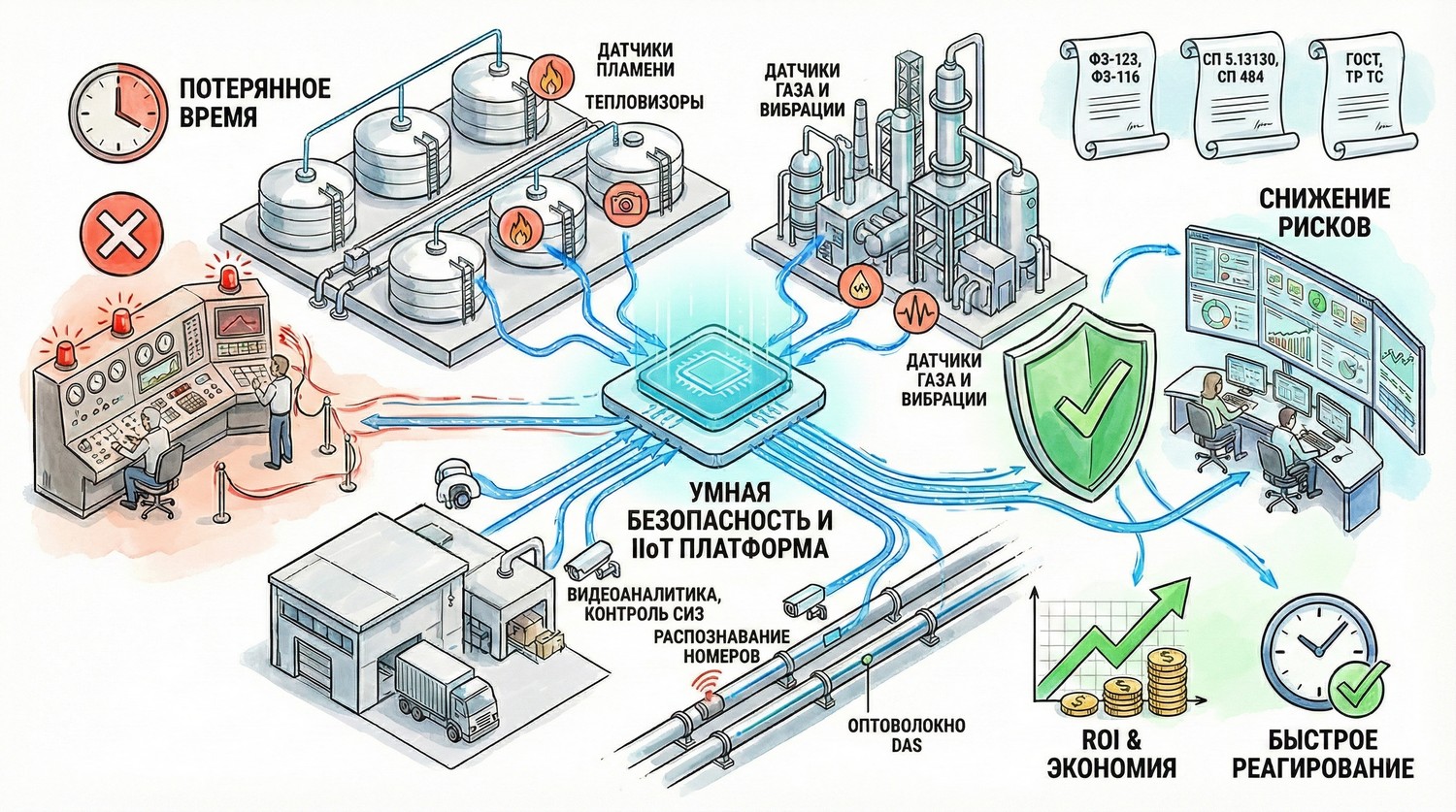

Smart Security — это экосистема из датчиков, исполнительных устройств, сетей связи, edge‑аналитики и платформы управления (PSIM/SCADA/VMS), которая автоматически собирает, интерпретирует и использует данные для предотвращения инцидентов и минимизации простоя. В промышленности это обычно IIoT: промышленные протоколы (OPC UA, Modbus TCP, SNMP), «легкие» шины (MQTT), защищенные каналы и сценарии управления технологическим оборудованием.
Замкнутый контур данных
- Поля: мультисенсорные извещатели, тепловизоры, газоанализ, вибрация и утечки, RTLS для людей и ТС.
- Транспорт: проводные сети (Ethernet/PoE, ОК), беспроводные сегменты (LoRaWAN, NB‑IoT, LTE/5G с fallback), резервирование.
- Edge: локальные серверы/NVR с GPU выполняют видеоаналитику и корреляцию событий без отправки «тяжелого» потока в облако.
- Платформа: единое рабочее место оператора (PSIM) с картой, чек‑листами, журналом инцидентов и сквозной отчетностью.
Датчики и интеграция: что ставить и как связать
Выбор сенсоров диктуется средой: температура, взрывоопасные зоны, помехи, коррозия. Ключевой принцип — мультикритериальность и подтверждение события из независимых источников (датчик + видео + технологический параметр).
| Тип сенсора | Задача | Норматив / исполнение | Интеграция |
|---|---|---|---|
| Мультикритериальные пожарные извещатели (дым+темп+CO) | Раннее обнаружение возгорания, меньше ложных тревог | СП 5.13130; ГОСТ Р 53325 | RS‑485, Modbus, сухие контакты |
| Тепловизоры/ИК‑пирометры | Контроль перегрева, искрообразования, шлейфов факела | ФЗ-123; взрывозащита по ТР ТС 012/2011 при необходимости | ONVIF/RTSP, SDK; события в PSIM |
| Газоанализаторы (H2S, CH4, CO, VOC) | Токсичные/взрывоопасные газы, ПДК | ГОСТ 12.1.005; взрывозащита Ex d/ia | 4–20 мА, HART, Modbus |
| Оптоволоконные линии (периметр, утечки) | DAS/DTS: проникновение, утечка, перегрев кабельных трасс | СП 484.1311500; отраслевые РД | Ethernet, SNMP, Syslog |
| RTLS (UWB/BLE) | Локализация персонала/ТС, охрана труда, Lone Worker | Охрана труда; 152-ФЗ (персональные данные) | MQTT, REST API в PSIM/SCADA |
| Видео + AI‑аналитика | PPE‑контроль, дым/пламя, проникновение, оставленные предметы | СП 484.1311500; 152-ФЗ (биометрия при распознавании) | ONVIF, SDK, события в PSIM/VMS |
Для совместимости используйте открытые протоколы: ONVIF для видео, OPC UA для технологических данных, MQTT для телеметрии. При шифровании каналов — криптоалгоритмы по ГОСТ Р 34.12‑2015 («Кузнечик»), сертифицированные СЗИ ФСТЭК/ФСБ на узлах, обрабатывающих критичные данные.
Облачные платформы или локальный контур: как выбрать
Требования 152-ФЗ и отраслевые регламенты часто диктуют локальный или гибридный сценарий: чувствительные данные остаются на площадке, а облако используется для бэкапа, аналитики и централизованной отчетности. Edge‑подход позволяет экономить 60–80% трафика, обрабатывая видео/события на месте.
| Критерий | Локально (on‑prem) | Облако | Гибрид |
|---|---|---|---|
| Соответствие ФЗ/риск‑профиль | Максимальный контроль | Требует сегрегации и локализации | Баланс |
| CAPEX/OPEX | Выше CAPEX, ниже OPEX | Ниже CAPEX, подписка | Оптимальный TCO |
| Отказоустойчивость | Зависит от локальной ИТ | Зависит от канала связи | Резервирование по слоям |
| Масштабирование | Медленнее | Быстрое | Гибкое |
Рекомендация практики: оставляйте принятие решений по безопасности на edge/локальной платформе, а долгосрочную аналитику, тренды и KPI — в защищенном облаке с хранением в РФ.
Кейсы внедрения: результаты в цифрах
Нефтебаза и отгрузочный терминал (ТЭК)
- Состав: мультисенсорная пожарная сигнализация, тепловизоры на наливных эстакадах, газоанализ (H2S/CH4), видеоаналитика на ПЗС, PSIM с интеграцией в SCADA.
- Результат: −67% ложных тревог за 6 месяцев, время подтверждения события — 45 секунд вместо 2–3 минут, предотвращены 2 простоя (экономия ~8,4 млн ₽).
- Соответствие: ФЗ‑123, СП 5.13130, ТР ТС 012/2011 по взрывозащите.
Перекачивающая станция трубопровода
- Состав: оптоволоконный периметр (DAS), RTLS рабочих, интеграция с технологическими блокировками, резервирование по двум ОК и LTE.
- Результат: время реакции на попытки проникновения — 30–60 секунд, локализация персонала для эвакуации с точностью до 1,5 м, страховая премия снижена на 12%.
- Соответствие: ФЗ‑35 (антитеррор), отраслевые требования ОТИ, СП 484.1311500.
Химическое производство (полимеризация)
- Состав: газоанализ (VOC), аналитика PPE (СИЗ: каски/жилеты), контроль «курящих точек» по тепловизору, дублирование оповещения на носимые брелоки.
- Результат: −42% травматизма от нарушений СИЗ за год, 0 критических инцидентов с VOC, окупаемость пилота — 14 месяцев.
- Соответствие: ФЗ‑116 (ОПО), ГОСТ 12.1.005, 152‑ФЗ (персональные данные RTLS).
Типовые вызовы и как их решать
- Наследованные системы. Решение: поэтапная миграция с шинами OPC UA/Modbus, шлюзы протоколов, тест‑площадка. Фиксируйте совместимость в ТЗ.
- Взрывоопасные зоны. Решение: оборудование Ex d/ia, барьеры искрозащиты, расчеты по ТР ТС 012/2011, кабель‑менеджмент с огнестойкостью (Е30–Е90).
- Киберзащита. Решение: сегментация OT/IT, «белые списки» на edge, отечественные СЗИ, журналы в SIEM, ГОСТ Р IEC 62443‑подход к зрелости.
- Связь и питание. Решение: двойное питание, PoE с резервированием, LTE/5G‑резерв, температурные диапазоны −40…+55 °C, IP66/IK10 корпуса.
- Импортозамещение. Решение: фокус на открытые интерфейсы, ПО из реестра российского ПО, проверка жизненного цикла поставщиков.
- Подготовка персонала. Решение: обучение операторов по регламентам и чек‑листам, тренировки «table‑top», KPI: MTTA/MTTR, доля подтвержденных тревог.
Куда движется «умная» безопасность
- Самообучающаяся видеоаналитика с доверительными метриками (precision/recall > 0,9) и автокоррекцией порогов под сезон и освещенность.
- Цифровые двойники: сценарное моделирование эвакуации и поражающих факторов с калибровкой по реальным данным датчиков.
- Широкий RTLS: контроль опасных зон, геозоны для ТС, интеграция с наряд‑допусками и СКУД.
- 5G/TSN в цехах: предсказуемая задержка для критических событий и мобильной робототехники.
Как посчитать стоимость проекта
Стоимость складывается из: обследование и концептуальное проектирование (2–5% CAPEX), оборудование сенсоров/камер/СЗИ (40–60%), серверная часть и лицензии (15–25%), СМР и ПНР (20–30%), обучение и документация (3–5%). Ежегодная поддержка — 8–12% от стоимости оборудования/ПО.
Шаги и контрольные точки
- Предпроектное обследование и аудит нормативных рисков (2–4 недели). Выявление «узких мест», согласование базовых стандартов (СП 5.13130, СП 484.1311500, 62443).
- Пилот на критичном участке (6–12 камер/датчиков, 1–2 сетевых сегмента), валидация метрик (ложные/пропущенные тревоги, MTTA).
- Рабочее проектирование (4–8 недель), экспертиза и согласования (в т.ч. по 152‑ФЗ при обработке ПДн/биометрии).
- Поставка/монтаж/ПНР очередями без остановки производства, ввод в опытную эксплуатацию 60–90 дней.
Пример расчета для среднего цеха 25 000 м²
- Датчики (пожарные, газ, RTLS, 60 камер с AI): 9,5–14,0 млн ₽
- Сети и серверы (ОК/PoE, edge‑NVR с GPU, СЗИ): 5,0–8,0 млн ₽
- ПО PSIM/VMS/SCADA‑интеграции: 2,5–4,0 млн ₽
- СМР/ПНР/проект: 4,0–6,0 млн ₽
- Итого CAPEX: 21–32 млн ₽; OPEX (поддержка) — 2,0–3,2 млн ₽/год
Экономический эффект складывается из: снижение простоев (например, 10 часов/год × 1,2 млн ₽/час = 12 млн ₽), сокращение выездов на ложные тревоги (−70% — экономия 1,5 млн ₽/год), снижение страховой премии (−8–15% — 0,8–1,5 млн ₽). Итого ежегодная выгода может составлять 14–15 млн ₽. При CAPEX 26 млн ₽ чистая окупаемость — 20–24 месяцев.
Формула оценки: ROI = (ежегодная экономия − ежегодный OPEX) / CAPEX × 100%. Задайте целевой ROI ≥ 25% и проверьте его пилотом.
Сроки внедрения и окупаемость
- Пилот: 1–3 месяца (включая поставку и настройку аналитики под объект).
- Проект и экспертиза: 1,5–2 месяца для типового объекта, до 4 месяцев для ОПО с расширенными согласованиями.
- Полномасштабное развертывание: 4–9 месяцев, очередями по участкам.
- Окупаемость: 12–36 месяцев в зависимости от уровня автоматизации и стоимости простоев.
Критерии готовности к вводу: подтвержденные метрики точности аналитики (precision/recall ≥ 0,9 по целевым сценариям), резервирование питания/связи, прохождение приемо‑сдаточных испытаний и обучение персонала. В договоре закрепляйте SLA на реакцию/устранение инцидентов, план обновлений и регламент контроля изменений.
Что важно вынести на практике
- Начинайте с аудита и пилота — он валидирует TCO/ROI и снимает риски интеграции.
- Делайте мультисенсорный контроль и подтверждение тревог из независимых источников.
- Держите критические решения на edge, аналитику и отчеты — в защищенном облаке в РФ.
- Фиксируйте нормативку в ТЗ: ФЗ‑123/116/16/35, СП 5.13130, СП 484.1311500, ГОСТ Р 53325, ТР ТС 012/2011, ГОСТ Р IEC 62443, 152‑ФЗ.
- Стройте систему на открытых протоколах (ONVIF, OPC UA, MQTT) — это снижает стоимость владения и риски поставок.
Команда ООО «КОНТУР‑ЗЕТ» работает полным циклом — от обследования и проекта до монтажа, ПНР и сервисного сопровождения — и имеет подтвержденный опыт внедрений smart‑безопасности на объектах ТЭК и энергетики. Если вам нужен расчет TCO/ROI под ваш объект и дорожная карта внедрения, запросите выездной аудит и пилот — это самый короткий путь к быстрой окупаемости и снижению рисков.
