Обзор: мониторинг газовой и пожарной безопасности IoT-датчиками

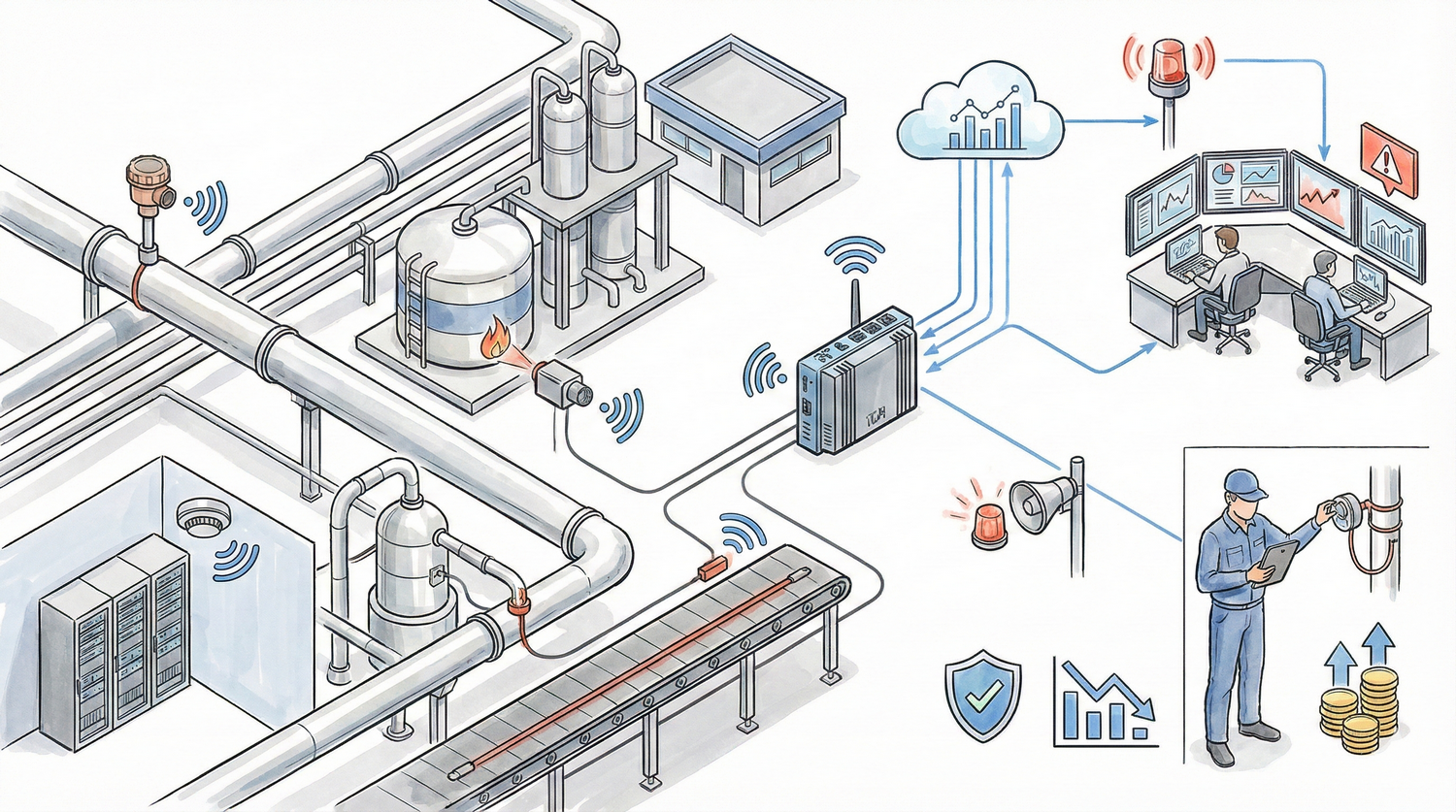

Зачем промышленности IoT‑датчики газовой и пожарной безопасности

• Снижение риска аварии и простоя за счет раннего обнаружения утечек и возгораний.
• Соответствие обязательным требованиям и прохождение проверок МЧС/Ростехнадзор.
• Прозрачная экономика проекта: быстрый ROI за счет предотвращенных потерь и штрафов.

Типы IoT‑датчиков для промышленности

Газоанализаторы (fixed)

• Электрохимические — H2S, CO, NH3, H2; точность до ±2 ppm, T90 20–60 с; чувствительны к температуре/влажности; срок службы ячейки 24–36 мес.
• Каталитические (пеллисторы) — CH4, C3H8 по НКПР (LEL) 0–100%; T90 10–30 с; возможно отравление кремнийорганикой/серосодержащими.
• NDIR (инфракрасные) — CH4, CO2, углеводороды; невосприимчивы к отравлению, стабильный ноль; T90 5–30 с.
• PID (фотоионизационные) — VOC 0.1–2000 ppm; высокая чувствительность, требует чистых ламп.
• Ультразвуковые детекторы утечки — обнаружение факта струйной утечки под давлением (не по концентрации), полезны на открытом воздухе.

Пожарные датчики

• Дымовые (точечные, аспирационные) — раннее обнаружение тления в закрытых помещениях.
• Тепловые (точечные, линейные кабели LHD) — для жарких/запыленных зон, конвейеров, кабельных тоннелей.
• Пламенные (IR/UV/UV‑IR/мультиспектральные) — открытое пламя углеводородов, быстрый отклик 2–5 с, для насосных, резервуарных парков.

Параметры измерения газов и уставки

• НКПР/LEL: контроль 0–100% LEL для CH4/углеводородов. Типичные уставки тревог: 10–20% LEL (предупреждение), 40–60% LEL (авария) — уточняются проектом и СП 5.13130.2009 (зоны контроля) и правилами безопасности по отрасли.
• Токсичные: H2S (0–100 ppm), CO (0–300 ppm) — уставки по ПДК из ГОСТ 12.1.005‑88 и отраслевым регламентам; для H2S часто 5/10/15 ppm (предупреждение/авария/эвакуация).
• О2: 0–25% об.; тревога при недостатке 19–19.5% об. и избытке 23–23.5% об. для предотвращения удушья/усиления горения.
• Время отклика T90: целевое 5–60 с в зависимости от технологии, критично для внешних алгоритмов ESD.
• Погрешность и стабильность: ±2–5% измерения; нулевая/шкальная коррекция — по графику ТО.

Нормативная база: ФЗ‑123 «Технический регламент о требованиях пожарной безопасности», ФЗ‑116 «О промышленной безопасности ОПО», ГОСТ 12.1.044‑89 (пожаро‑ и взрывоопасность веществ), ГОСТ Р 53325‑2012 (извещатели пожарные). Для взрывозащиты — ТР ТС 012/2011 (Ex‑оборудование).

Система передачи данных и протоколы

• Проводные: 4–20 мА/HART, RS‑485 (Modbus RTU), Ethernet (Modbus TCP, OPC UA). Плюс — предсказуемость и отказоустойчивость, минус — стоимость кабеля в разветвленной инфраструктуре.
• Беспроводные: LoRaWAN, NB‑IoT, LTE‑M, Zigbee/Thread — для удаленных и распределенных площадок, резервирование питания и ретрансляция.
• Сетевые шлюзы: Edge‑агрегация, локальные правила (Alarm→ESD), буферизация при потере связи, шифрование TLS, MQTT/HTTPS в облако/SCADA.
• Интеграция в АСУ ТП/SCADA: OPC UA/DA, Modbus, журналирование событий, синхронизация времени (NTP/PTP) для форензики.

Важно: для Ex‑зон требуйте маркировку, например 1Ex ia IIC T4 Ga/Da по ТР ТС 012/2011 и наличие сертификатов соответствия ЕАЭС.

Облачная аналитика результатов

• Непрерывные тренды и тепловые карты концентраций, автоматическая нормализация по температуре/влажности.
• Мультипороговые сценарии: предиктивные предупреждения при аномальном росте до достижения уставки.
• Снижение ложных срабатываний: кросс‑валидация датчиков (газ + пламя + вентиляция), фильтрация шумов.
• Предиктивное ТО: контроль дрейфа нуля/чувствительности, прогноз ресурса сенсора (RUL) по историке.
• Аудит и соответствие: неизменяемые журналы, экспорт в форматах CSV/XLSX/PDF для проверок МЧС/Ростехнадзор.

Интеграция с системами оповещения и противоаварийной защиты

• Оповещение и эвакуация: соответствие СП 3.13130.2009; уровни СОУЭ II–V в зависимости от объекта; речевые сообщения + сирены/строб.
• F&G и ESD: логика отключения технологического оборудования, пуска вентиляции/азотного инертизирования, отсечки подающих линий, активации дренчеров.
• Интерфейсы: сухие контакты/реле, 4–20 мА, Modbus/OPC для взаимодействия с ПЛК (SIL 1–2 по IEC 61511/61508 — по результатам HAZOP/LOPA).
• Наследование событий в СКУД/видеонаблюдение: автооткрытие эваковыходов, вывод PTZ‑камер по тревоге.

Техническое обслуживание датчиков

1. Ежедневно/ежесменный «bump‑test» на газ‑тест: 5–30 с, подтверждение срабатывания.
2. Калибровка: ежемесячно/ежеквартально согласно паспорту; для токсичных газов чаще; фиксация в журнале.
3. Поверка СИ: по 102‑ФЗ «Об обеспечении единства измерений» — наличие в Госреестре СИ и периодическая поверка аккредитованной лабораторией.
4. Регламентные работы: чистка оптики (IR/пламя), замена фильтров, проверка Ex‑вводов и оболочек IP66/67, тестирование связи и резервного питания.
5. Докование: автоматические станции для серии датчиков — сокращают время ТО на 30–50% и исключают человеческий фактор.

Правила противопожарного режима (ПП РФ №1479) требуют организовать ТО и документировать результаты. Для ОПО — дополнительно учет согласно внутренним регламентам ПБ и ФНП по отрасли (например, Приказ Ростехнадзора №101 для нефтегазовой).

Кейсы на нефтегазовых объектах

• Резервуарный парк (нефтепродукты): комбинация NDIR‑датчиков CH4 по периметру, пламенные мультиспектральные на эстакадах, LoRaWAN для удаленных точек. Результат — сокращение ложных тревог на 62% за счет кросс‑проверки и алгоритмов ветровой коррекции.
• Насосная станция магистрального трубопровода: ультразвуковые детекторы утечки + каталитические LEL в насосном зале, интеграция с ESD. При реальном инциденте локализовано выделение газа за 12 с, автоматическая отсечка и проветривание — без простоя.
• Газопереработка: электрохимические H2S в технологических галереях, аспирационные дымовые в ЦПУ, резервирование связи NB‑IoT↔Ethernet. Предиктивная замена ячеек сократила внеплановые выезды на 35% за год.

Подобные проекты реализованы нашей командой на объектах крупных энергетических и нефтегазовых компаний (Лукойл, Газпромнефть, Сибур, Энергосеть, Транснефть) — от проектирования до сервисного сопровождения.

Затраты и окупаемость инвестиций

• CAPEX: стационарный газоанализатор Ex‑исполнения — 40–120 тыс. ₽/шт.; пламенный детектор — 120–350 тыс. ₽; шлюз/контроллер — 80–250 тыс. ₽; монтаж/кабельная инфраструктура — 20–40% стоимости оборудования.
• OPEX: калибровочные газы и ТО — 5–10% CAPEX/год; облачная аналитика/ПО — 3–7%/год.
• Экономический эффект: предотвращение простоя (1–4 млн ₽/час для переработки и магистралей), снижение штрафов и страховых, уменьшение ложных тревог (минус 20–60% выездов).

Пример расчета: 20 газоанализаторов LEL/H2S (средняя цена 70 тыс. ₽) + 2 пламенных (200 тыс. ₽) + шлюзы/монтаж (1.2 млн ₽) = ~3.8 млн ₽. Предотвращение одного 2‑часового простоя с потерями 2.5 млн ₽/час окупает проект за <1 месяца, далее экономия на снижении ложных тревог и сервисе.

Требования надзорных органов

• Проектирование и размещение: в соответствии с СП 5.13130.2009 (системы пожарной сигнализации), СП 3.13130.2009 (СОУЭ), отраслевыми ФНП Ростехнадзора (в т.ч. №101 для нефтегаза).
• Сертификация: соответствие ФЗ‑123 (пожарная безопасность) и ТР ТС 012/2011 (взрывозащита Ex); наличие сертификатов ЕАЭС и протоколов испытаний.
• Единство измерений: ФЗ‑102 — датчики как СИ должны быть в Госреестре, иметь поверку в установленные межповерочные интервалы.
• ОПО: выполнение ФЗ‑116, проведение экспертизы промышленной безопасности (ЭПБ) проектной документации в установленных случаях.
• Эксплуатация: ПП РФ №1479 — регламенты, обучение персонала, журналирование, регулярные тренировки эвакуации.

Документирование и отчетность

1. Проектная документация: пояснительная записка, расчет зон обнаружения, схемы размещения, спецификации, матрица причин‑следствий (Cause&Effect).
2. Сертификаты и паспорта: на датчики, Ex‑компоненты, кабель/вводы, ПО/SCADA; протоколы соответствия ФЗ‑123 и ТР ТС 012/2011.
3. ПНР и приемка: программы и методики испытаний, акты скрытых работ, протоколы функциональных проверок, акты ввода.
4. Метрологония: свидетельства о поверке, график поверок, журнал калибровок и bump‑test.
5. Эксплуатационные журналы: тревоги/события, ТО, обучение персонала; отчеты выгружаются из SCADA/облака в CSV/PDF с цифровой подписью.

Как выстроить проект «под ключ» с управляемыми рисками

1. Обследование и HAZOP/LOPA — определить сценарии, уровни SIL, зоны Ex и целевые уставки.
2. Техническое задание — закрепить нормы, протоколы, требования к СИ, метрологонии и интеграции.
3. Пилот 1–2 узлов — проверить связь, алгоритмы и ложные срабатывания.
4. Тиражирование и обучение — ввод в эксплуатацию, регламенты ТО, KPI по ложным тревогам/времени реакции.
5. Сервис — удаленная диагностика, запас сенсоров, ежегодный аудит настроек.

ООО «КОНТУР‑ЗЕТ» работает по полному циклу: проектирование, монтаж, ПНР, сервис. Опыт 10+ лет и 150+ реализованных проектов на объектах нефтегаза и энергетики позволяет выбирать решения с гарантированной окупаемостью и соответствием требованиям надзора.

Итоги и следующий шаг

IoT‑датчики газовой и пожарной безопасности — зрелая технология для снижения операционных рисков и затрат. Ключевые факторы успеха: корректный выбор типов датчиков под среду, надежная связь и интеграция с F&G/ESD, прозрачная аналитика и дисциплина ТО. Если вы планируете модернизацию или аудит существующей системы, запросите обследование: по его результатам вы получите перечень нормативных несоответствий, спецификацию оборудования, матрицу уставок и расчет ROI.
