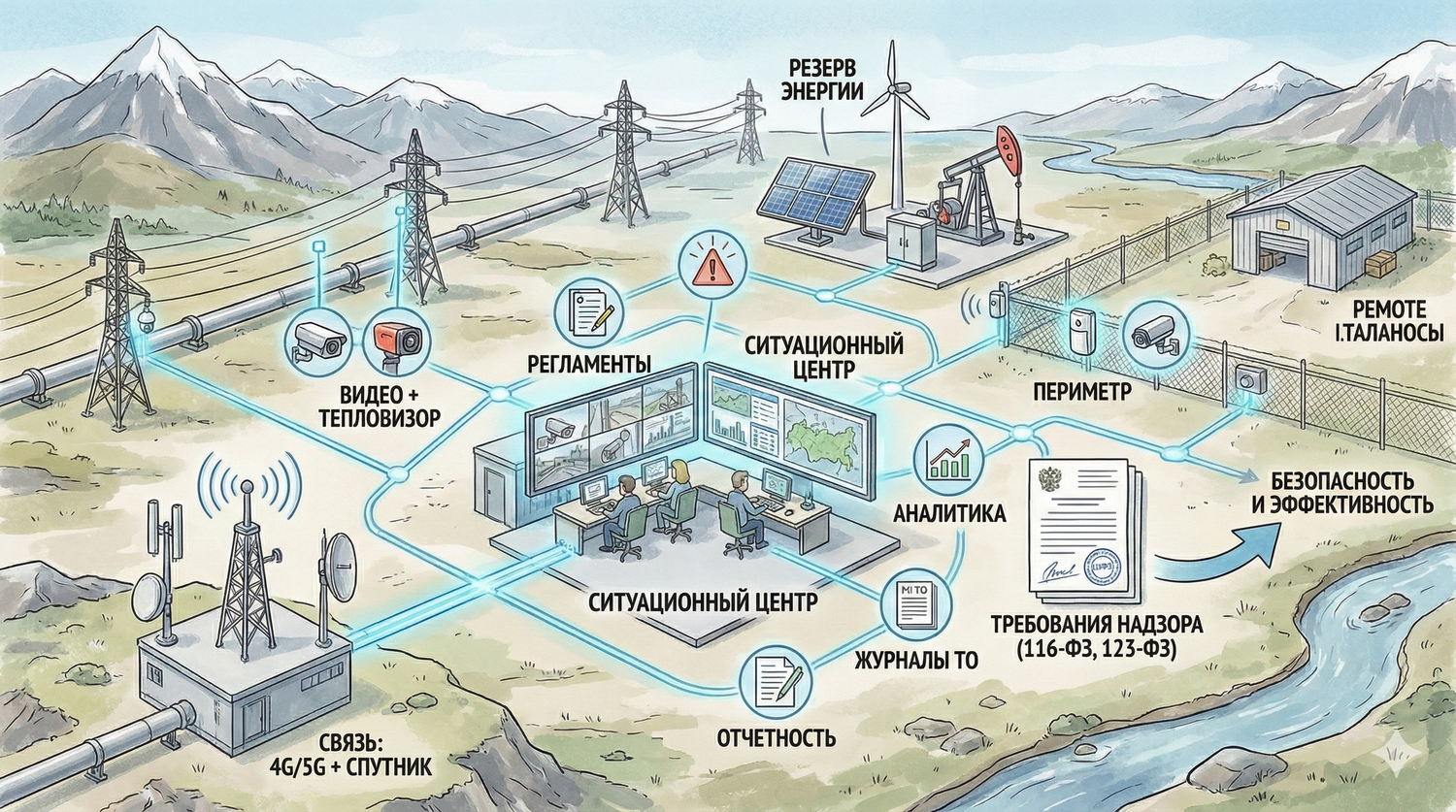

Эта статья — практический чек-лист по обеспечению безопасности удаленных и рассредоточенных объектов: от выбора связи (4G/5G, спутник) и видеонаблюдения до резервирования энергии, регламентов реагирования и требований надзорных органов. Мы собрали опыт 10+ лет работы на линейных участках трубопроводов, ЛЭП, кустовых площадках и удаленных складах, чтобы дать вам компактную, но полную инструкцию с цифрами, нормативами и примерами.
Характеристика распределенных объектов
К распределенным объектам относятся линейные части магистральных трубопроводов и ЛЭП, площадки отгрузки, кустовые площадки, узлы учета, блок-контейнеры насосных и КИПиА, удаленные склады и перегоны ж/д путей. Их объединяют протяженность, разреженность персонала и инфраструктурная неоднородность.
- Климат и география: тундра, тайга, пустынные районы, горная местность. Температурный диапазон эксплуатации оборудования: чаще −40…+50 °C.
- Слабая или отсутствующая сотовая связь; ограниченное энергоснабжение; сложная логистика выездов.
- Высокие риски: несанкционированный доступ, хищения, поджоги, технологические утечки, природные пожары.
Проблемы управления с большого расстояния
- Связь и задержки: нестабильный 4G, высокая задержка спутника, «окна» без связи.
- Энергия: просадки по напряжению, длительные отключения, обмерзание аккумуляторов.
- Ложные тревоги: ветер, животные, погодные эффекты на видеодатчиках, засветка фар.
- Кибербезопасность: уязвимые роутеры, открытые порты, слабые пароли, отсутствие VPN.
- Сервис: сложность ТО, длинные цепочки согласований, нехватка запчастей на «краю» сети.
Системы видеонаблюдения для удаленных объектов
Подбор камер и аналитики
- PTZ-камеры с оптическим зумом 25–40x, светочувствительность до 0,005 лк (Color) и 0 лк (ИК), дальность подсветки 200–400 м.
- Тепловизоры 384×288 или 640×512, объектив 25–50 мм; обнаружение человека до 1–1,5 км, транспорта до 2–3 км.
- Радар + видеокамера: устойчивое слежение в снег/туман с подтверждением визуально.
- Встроенная видеоаналитика: пересечение линии/зоны, оставленные предметы, обнаружение дыма/пламени на ранней стадии (в открытых пространствах — как дополнительный канал).
Хранение и передача
- Локальный NVR/edge-запись на SD (128–512 ГБ) с кольцевым буфером 7–30 суток + синхронизация важных фрагментов на центральный сервер при доступном канале.
- Кодеки H.265/H.265+; битрейт 512 кбит/с–2 Мбит/с на поток для удаленной «живой» проверки без перегруза канала.
- VPN (IPsec/OpenVPN), шифрование, двухфакторная аутентификация, сегментация VLAN. Соответствие ГОСТ Р ИСО/МЭК 27001-2021 в части управления ИБ.
Практика: снижение ложных тревог на 40–60% достигается сочетанием тепловизора и видеоаналитики с двойной верификацией оператором в 1–2 клика.
4G/5G и спутниковая передача данных
| Канал | Пропускная способность | Задержка | CAPEX/OPEX | Плюсы | Минусы |
|---|---|---|---|---|---|
| 4G LTE | 10–50 Мбит/с | 30–80 мс | Низкий/Средний | Доступность, стоимость | «Пятна» покрытия, деградация под нагрузкой |
| 5G (NSA/SA) | 50–200+ Мбит/с | 10–30 мс | Средний/Средний | Низкая задержка, полоса | Локальная доступность в РФ |
| VSAT GEO | 2–20 Мбит/с | 600–800 мс | Средний/Высокий | Покрытие «везде» | Высокая задержка, тарифы |
| Радиорелейка | 50–500 Мбит/с | 5–20 мс | Высокий/Низкий | Низкие задержки | Прямая видимость, строительство опор |
- Рекомендуем: промышленный роутер с 2×SIM (разные операторы), внешние MIMO‑антенны 2×2/4×4, резерв — VSAT с автоматическим failover.
- QoS для приоритета тревожных событий; SNMP/NetFlow мониторинг.
- Использование низкоорбитальных систем — только с разрешенными в РФ операторами и в правовом поле.
Локальное оборудование и резервирование
- Энергия: ИБП 1–2 кВА, LiFePO4 АКБ 100–200 А·ч (−20…+60 °C), автономность 8–24 ч; гибриды СЭП 300–600 Вт + мачтовая ВЭУ 0,5–1 кВт — для длительных отключений.
- Шкафы: IP65, антивандальные, подогрев/вентиляция, контроль конденсата и температуры.
- Резервирование: N+1 по питанию и каналам связи; «горячие» запасы камер/роутеров в ближайшем РММ.
- СКУД и учет доступа сервисных бригад; опломбировка, датчики вскрытия шкафов.
- Edge-обработка: триаж событий на месте (отбрасываем «шум», передаем только значимое) — экономия трафика до 70%.
Процедуры реагирования
- Детекция и верификация: T0 — событие; T0+30–90 с — автоматическая отправка фрагмента; оператор подтверждает/отменяет.
- Классификация: безопасность/пожар/технология/антитеррор; присвоение уровня (низкий/высокий/критический).
- Уведомление: ДДС/Ситуцентр, ответственное лицо по смене, при критике — 112/МЧС/вневедомственная охрана.
- Реакция: направление ГБР/АСС/ПО, удаленное отключение секции/подачи (при допуске), включение звуковой адресации.
- Post Mortem: разбор 24–72 ч, корректировка СОПов и аналитики, обновление «черного списка» сценариев ложных тревог.
KPI: время подтверждения ≤2 мин; выезд ГБР до точки — SLA по карте доступа; доля ложных тревог ≤10%; доступность системы ≥99,5%.
Кейсы трубопроводов и ЛЭП
Магистральные трубопроводы
- Решение: тепловизоры на опорах через 1–2 км, ИИ-аналитика «пересечение коридора», вибросенсоры на люках л/задвижек, LTE+VSAT резерв, питание от СЭП.
- Результат: снижение незаконных врезок и попыток доступа на 55% за первый сезон; время реагирования с 45 до 18 мин; экономия на патрулировании до 30% OPEX.
- Нормативный фокус: ФЗ №116‑ФЗ (О промышленной безопасности ОПО), требования к ОТИ ТЭК — ПП РФ №1244, пожарная безопасность — 123‑ФЗ.
Линии электропередачи (ЛЭП)
- Решение: опорно-оптические посты с PTZ + тепловизор, контроль подходов к опорам, датчики открытия клеммных ящиков, метеодатчик и датчик задымления в природе.
- Результат: сокращение краж цветмета на 60%; раннее обнаружение возгорания травы — до перехода в верховой пожар; интеграция с диспетчерской РЗА.
- Нормативный фокус: ПТЭЭП/ПУЭ (эксплуатация/безопасность электроустановок), 123‑ФЗ — пожарная безопасность, антитеррористическая защищенность — по категорированию.
Из опыта команды ООО «КОНТУР-ЗЕТ»: для объектов ТЭК и энергетики (Лукойл, Газпромнефть, Сибур, Транснефть, Энергосеть) эффективно работает модульный подход с быстрым разворачиванием узлов и типовыми шкафами.
Стоимость и технические решения
Типовые конфигурации (ориентировочно)
- Базовая точка наблюдения: PTZ + LTE-роутер dual‑SIM, ИБП 1 кВА, шкаф IP65 — 320–480 тыс. ₽; ОПЕКС связи — 1,5–3 тыс. ₽/мес.
- Расширенная (с тепловизором): PTZ + тепловизор, радар, LTE+VSAT, СЭП 500 Вт — 1,2–1,8 млн ₽; ОПЕКС связи — 15–40 тыс. ₽/мес (с учетом спутника).
- Коридор 10 км: посты через 2 км, ситуационный сервер, монтаж/ПНР — 6–12 млн ₽ в зависимости от грунта/энергии.
ROI: сокращение патрулей на 20–40%, снижение потерь от хищений/простоев, профилактика штрафов за нарушения 123‑ФЗ и антитерротребований. Типичный срок окупаемости — 18–36 месяцев.
Требования надзорных органов
- Пожарная безопасность: 123‑ФЗ; Правила противопожарного режима — ПП РФ №1479; СП 484.1311500.2020 (системы пожарной сигнализации); ГОСТ Р 53325‑2012 (извещатели).
- Промбезопасность: 116‑ФЗ об ОПО; соблюдение ФНП для магистральных трубопроводов; готовность ПЛА (планы ликвидации аварий).
- Антитеррористическая защищенность: 35‑ФЗ; ПП РФ №1244 (объекты ТЭК) — категорирование, паспорт безопасности, рубежи охраны, видеонаблюдение и контроль доступа.
- Транспортная безопасность: 16‑ФЗ; ПП РФ №969 — требования к ТИ/ТС, планы обеспечения ТБ, аттестация сил ТБ.
- Связь и ИБ: использование сертифицированных СКЗИ, журналирование доступа, сегментация сетей АСУ ТП.
Ключевой принцип: непрерывность мониторинга и подтверждение доставки тревожных сообщений; резервные каналы; актуальность паспорта безопасности и планов реагирования с учетом удаленности.
Документирование и отчетность
Что вести и хранить
- Журналы ТО и проверок систем (ежемесячно/ежеквартально) согласно СП и регламентам эксплуатирующей организации.
- Акты пуско‑наладки, протоколы испытаний, схемы связей и адресации, инструкции по СОР (стандартные операции реагирования).
- Видеоархив инцидентов: не менее 30 суток для удаленной проверки; события с признаками правонарушений — до окончания разбирательств.
- Паспорт антитеррористической защищенности, План обеспечения транспортной безопасности (при применимости), планы эвакуации/оповещения.
Метрики и аналитика
- KPI доступности, MTTR/MTBF, доля ложных тревог, SLA операторов связи; ежемесячные отчеты дашбордом.
- Ревизия рисков раз в 12 месяцев или после инцидента; пересмотр категорий угроз.
Чек-лист для быстрого старта
- Картирование рисков и категорирование объектов (116‑ФЗ, 123‑ФЗ, 35‑ФЗ, 16‑ФЗ; ПП №1244, №969, №1479).
- Выбор каналов связи: dual‑SIM LTE + резерв (VSAT/радиорелейка); VPN и СКЗИ.
- Подбор камер: PTZ + тепловизор; аналитика с двойной верификацией; локальная запись.
- Энергия: ИБП ≥8 ч, LiFePO4, при необходимости — СЭП/ВЭУ; шкафы IP65 с климат‑контролем.
- СОП реагирования: роли, SLA, номера эскалации; учения 2 раза в год.
- Документы: журналы ТО, акты, архив событий, паспорта безопасности, планы ТБ.
- KPI и отчетность: доступность ≥99,5%, ложные ≤10%, триаж ≤2 мин; пересмотр раз в квартал.
Комплексный подход «проектирование — монтаж — ПНР — сервис» с единым подрядчиком снижает TCO на 15–25% и ускоряет ввод системы на 20–30% за счет типовых узлов и единого SLA.
Почему это работает на практике
- Снижение зависимости от человеческого фактора за счет edge‑аналитики и резервирования.
- Прозрачность OPEX: вы видите, что именно потребляет трафик и где «узкие места».
- Соблюдение норм — минимизация штрафов и рисков простоя.
