Что такое взрывозащищенное оборудование?

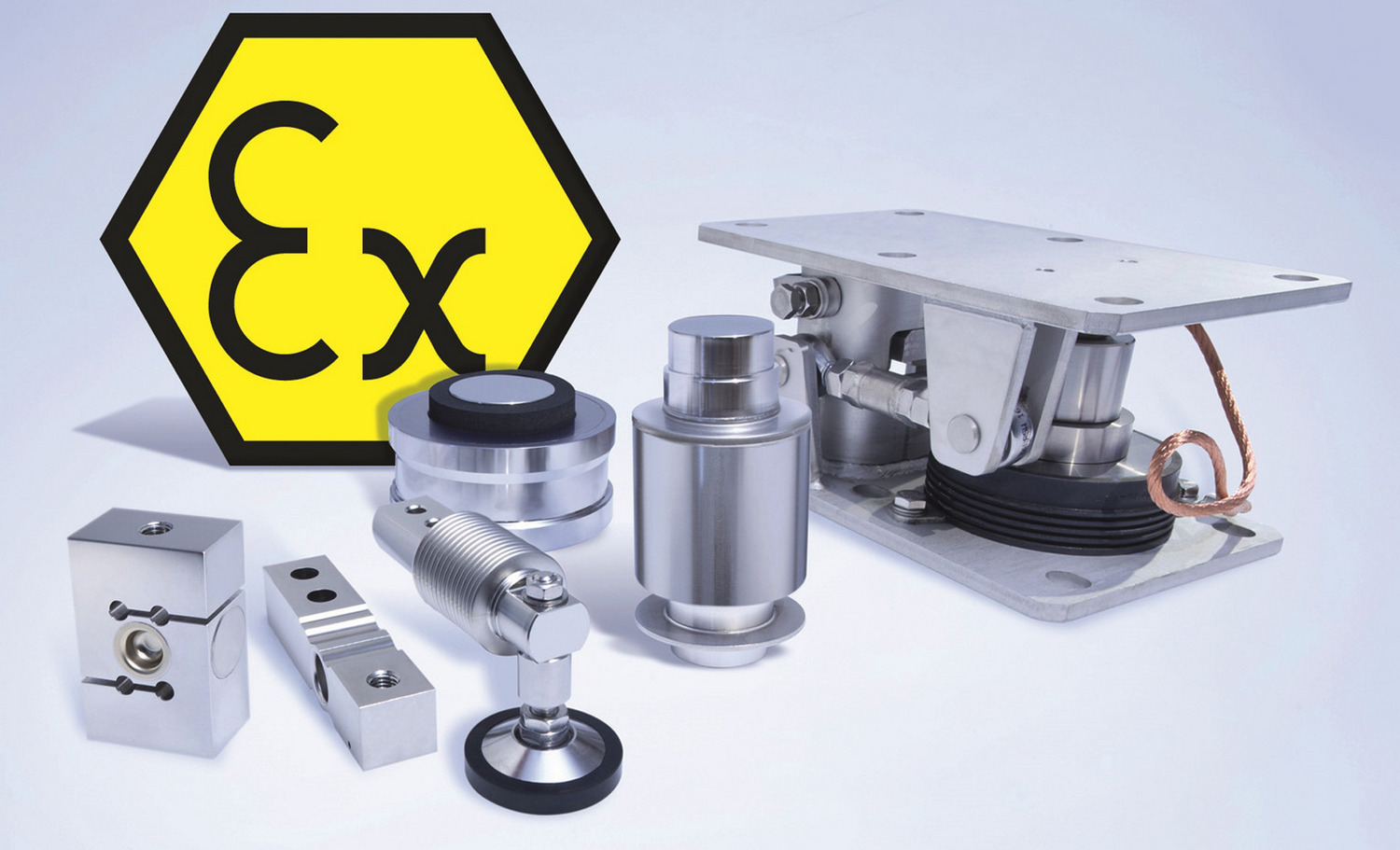

Взрывозащищенное оборудование — это электротехнические устройства и приборы, разработанные и сертифицированные для безопасной эксплуатации в условиях потенциально взрывоопасной среды. Его главная задача — не допустить, чтобы устройство стало источником воспламенения. Любое такое оборудование маркируется знаком Ex и имеет детальную маркировку, указывающую на уровень и тип защиты.
Основные методы защиты:
- Ex d — взрывонепроницаемая оболочка. Корпус выдерживает внутреннюю детонацию и предотвращает её распространение наружу. Применяется в распределительных шкафах, выключателях, светильниках.
- Ex i — искробезопасная электрическая цепь. Ограничение энергии в цепи до безопасного уровня. Используется в датчиках, системах автоматизации, газоанализаторах.
- Ex p — продувка или заполнение под давлением. Внутрь корпуса подаётся воздух или инертный газ, исключая попадание взрывоопасной среды. Применяется в пультах управления.
- Ex q — кварцевое заполнение. Компоненты полностью погружены в гранулированный кварцевый песок. Используется в трансформаторах или пускорегулирующей аппаратуре.
- Ex o — масляное заполнение. Все токоведущие детали расположены в масле, что исключает контакт с кислородом.
Классы зон по взрывопожарной опасности
Правильный подбор оборудования зависит от категории зоны, куда оно устанавливается:
- Зона 0: постоянно присутствует взрывоопасная смесь (например, внутренняя часть резервуара с бензином). Допустимы только искробезопасные решения (Ex ia).
- Зона 1: смесь образуется периодически при нормальной работе (насосное отделение, процессы перекачки). Требуются защитные варианты Ex d, Ex e, Ex i.
- Зона 2: вероятность образования смеси мала и кратковременна (пространства вокруг технологических установок). Возможен более широкий выбор типов защиты.
- Зоны 20, 21, 22: классификация для пылевых сред. Присутствие пыли может быть постоянным (20), частым (21) или редким/кратковременным (22), как в элеваторах или на деревообрабатывающих предприятиях.
Разновидности оборудования
Ассортимент решений для взрывоопасных зон разнообразен:
- Электрооборудование: светильники, распределительные коробки, выключатели, розетки.
- Приборы контроля: датчики температуры, давления, газоанализаторы.
- Коммутационная техника: шкафы, пускатели, кнопочные посты.
- Системы связи и видеонаблюдения: Ex-камеры, переговорные устройства, защищённые громкоговорители.
- Осветительные приборы: прожекторы, линейные и аварийные лампы в корпусаx с Ex-маркировкой.
Нормативные требования и сертификация
В России и на территории ЕАЭС действуют строгие правила, регулирующие использование данной техники:
- Федеральные нормы и правила промышленной безопасности (ФНП).
- ГОСТ IEC 60079 — международный стандарт для Ex-оборудования.
- Правила пожарной безопасности (ППБ РФ).
- Технические регламенты ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».
Каждое изделие должно иметь сертификат соответствия ЕАЭС и маркировку EAC Ex, подтверждающую его безопасность и допуск для эксплуатации.
Как выбрать оборудование
При выборе важно учитывать:
- Категорию зоны (зона 0, 1 или 2 в зависимости от степени опасности).
- Класс взрывозащиты изделия (Ex d, Ex e, Ex i и др.).
- Условия эксплуатации (температура, влажность, агрессивная среда).
- Необходимость дополнительной защиты от пыли и влаги (IP-степень).
Рекомендуется привлекать сертифицированных специалистов для проектирования и монтажа, чтобы снизить риск ошибок и обеспечить полное соответствие нормам.
Типичные объекты:
К таким объектам относятся целые отрасли промышленности и конкретные зоны внутри них.
1. Нефтегазовая промышленность
Это одна из самых очевидных и требовательных сфер. Опасность здесь присутствует на всех этапах — от добычи до переработки и транспортировки.
- Нефтеперерабатывающие и газоперерабатывающие заводы (НПЗ и ГПЗ): технологические установки (крекинг, риформинг), насосные и компрессорные станции, резервуарные парки для хранения нефтепродуктов, пункты налива и слива.
- Буровые платформы и наземные промыслы: зоны вокруг устья скважин, помещения с емкостями для хранения химических реагентов, насосные отделения.
- Нефте- и продуктопроводы: компрессорные и насосные станции, узлы управления, места установки запорной арматуры.
- Хранилища и терминалы СУГ (сжиженных углеводородных газов).
2. Химическая и нефтехимическая промышленность
Производства, где используются летучие растворители, горючие газы и сырье, являются зонами повышенного риска.
- Цеха синтеза аммиака, метанола, полимеров (полиэтилена, полипропилена).
- Производства лакокрасочных материалов, удобрений, пластмасс.
- Склады сырья и готовой продукции, где хранятся легковоспламеняющиеся жидкости (ЛВЖ) и газы (ГГ).
3. Угольная промышленность
Главная опасность здесь — метан и угольная пыль, образующие крайне взрывчатые смеси.
- Угольные шахты (особенно опасны забои, штреки, участки около угольных пластов).
- Обогатительные фабрики, где в воздухе может содержаться большое количество угольной пыли.
4. Производства, связанные с обработкой и хранением зерна и других сыпучих материалов
Многие не догадываются, но обычная мучная или сахарная пыль не менее опасна, чем газ. Взвесь такой пыли в воздухе обладает огромным энергетическим потенциалом.
- Зерновые элеваторы и мелькомбинаты.
- Сахарные заводы.
- Комбикормовые производства.
- Деревообрабатывающие цеха (древесная пыль).
5. Прочие объекты
- Водоочистные сооружения и канализационные насосные станции: в коллекторах может скапливаться метан.
- Малярные цеха и окрасочные камеры в машиностроении и авиационной промышленности (испарения ЛКМ).
- Ангары и мастерские, где используются легковоспламеняющиеся жидкости (бензин, растворители).
- Лаборатории, работающие с летучими и горючими веществами.
