Дроны уже не экзотика, а реальный фактор риска для производственных площадок: от несанкционированной съемки и разведки до доставки опасных грузов и дестабилизации технологических процессов. В статье разбираем виды угроз, методы обнаружения и нейтрализации БПЛА, нюансы интеграции с существующими системами безопасности, нормативные требования и экономику проектов. Опираемся на практику ООО «КОНТУР-ЗЕТ» (10+ лет, 150+ проектов у крупных заказчиков ТЭК и энергетики) и показываем, как построить комплексную защиту с прогнозируемым ROI.
Почему дроны стали реальной угрозой для производств
Доступность беспилотников массой 0,25–25 кг, дальностью полета до 5–15 км и полезной нагрузкой 0,5–5 кг делает их инструментом как для хобби, так и для умышленных действий. Для объекта с открытой территорией, трубопроводной инфраструктурой и потенциально опасной средой риск осложняется тем, что БПЛА способен подойти скрытно и быстро уйти, оставив минимум следов. Регулярные инциденты в ТЭК показывают: пассивного «запрета полетов» недостаточно, нужны техсредства обнаружения и управленческие регламенты.
Типология рисков: от разведки до диверсий
- Разведка и утечка данных: видеосъемка технологических узлов, ПДМ и маршрутов охраны.
- Нарушение режима: пролеты над опасными зонами, создание помех воздушным судам (особенно близ ВПП и вертолетных площадок).
- Доставка предметов: закладки на территорию, переброс через периметр, попытка сброса на крыши/эстакады.
- Вредоносные действия: воздействие на связь/датчики, провокация возгораний, диверсии.
- Аварийные последствия: падение БПЛА на ЛВЖ, поражение людей и оборудования.
Ключевой риск для производства — не сам дрон, а совокупность: скорость появления цели, низкая заметность и высокая цена ошибки при реагировании.
Как обнаружить дрон: обзор технологий
Радиолокация для малозаметных целей
Современные малогабаритные РЛС X/Ku-диапазона обнаруживают квадрокоптеры с эффективной площадью рассеяния 0,01–0,05 м² на дистанции 1,5–5 км (по цели класса «DJI Mavic»), фиксируя скорость 0–20 м/с и зависания. Плюсы: независимость от наличия канала связи, работа в тумане/дожде/сумерках, точное сопровождение по азимуту и дальности. Минусы: чувствительность к помехам от строений и мачт, потребность в настройке ложных отметок, стоимость владения.
Радиочастотный анализ (RF) эфира
RF-детекторы пассивно «слушают» диапазоны 433/868/915 МГц, 2,4/5,8 ГГц и GNSS, выделяя сигнатуры протоколов управления и телеметрии. Типовые дальности — 2–10 км по линии видимости, определяются мощностью и высотой установки. Плюсы: раннее предупреждение (дрон еще на подлете), определение модели/пульта и направления на источник. Минусы: «молчаливые» (автономные) БПЛА без связи не видны, высокая радиошумовая обстановка на промплощадках.
Оптико-электронные и акустические средства
EO/IR-камеры дают визуальное подтверждение и классификацию цели, день/ночь (с термоканалом), типовые дальности распознавания — 0,8–3 км в зависимости от оптики и условий. Акустика фиксирует спектральный «след» винтов на 200–400 м в городских условиях и до 500–700 м на открытых площадках. Плюсы: доказательная база, верификация тревог. Минусы: зависимость от погоды, фона, ограниченная дальность.
| Метод | Типовая дальность | Сильные стороны | Ограничения | Лучшее применение |
|---|---|---|---|---|
| РЛС | 1,5–5 км для малых БПЛА | Независимость от связи, точное сопровождение | Ложные отметки, цена | Открытые промплощадки, ВПП, периметры трубопроводов |
| RF-анализ | 2–10 км по ЛВ | Раннее предупреждение, типизация модели | Не видит автономные БПЛА | Городские и смешанные зоны, мониторинг каналов |
| EO/IR | 0,8–3 км | Верификация, фото/видео доказательства | Погодозависимость | Контроль критических узлов, точек сброса |
| Акустика | 0,2–0,7 км | Пассивность, компактность | Шум, ветер | Сложный рельеф, «мертвые зоны» |
Чем противодействовать: безопасные сценарии нейтрализации
Радиоэлектронное подавление (РЭБ)
Направленные подавители создают селективные помехи в каналах управления (2,4/5,8 ГГц) и/или навигации (GNSS L1/L2), вынуждая БПЛА уйти в возврат/посадку или потерять устойчивость. Типовые мощности — десятки ватт в узком секторе (снижение побочных эффектов). Важно: применение средств РЭБ ограничено законодательством и требует соблюдения норм по радиочастотам, разрешений и эксплуатации уполномоченными подразделениями.
Физические барьеры и инженерные решения
- Сеточные купола/козырьки над узлами с ЛВЖ и газоопасными зонами — снижают риск падения БПЛА непосредственно на оборудование.
- Локальные перехватчики (сетеметатели, ловчие беспилотники) — для контролируемых зон и учений, с оценкой риска падения.
- Маркировка и защита кабельных трасс/датчиков от сброса предметов, экранирование чувствительного оборудования.
Процедуры и режим
- Установление локальных запретных зон (координаты, высоты) и информирование через авиационные каналы (взаимодействие с эксплуатантом воздушного пространства).
- Обучение реагированию: матрица решений по сценариям (наблюдение, административные меры, техвоздействие).
- Периодические учения с участием службы безопасности, ИТ и производственных подразделений.

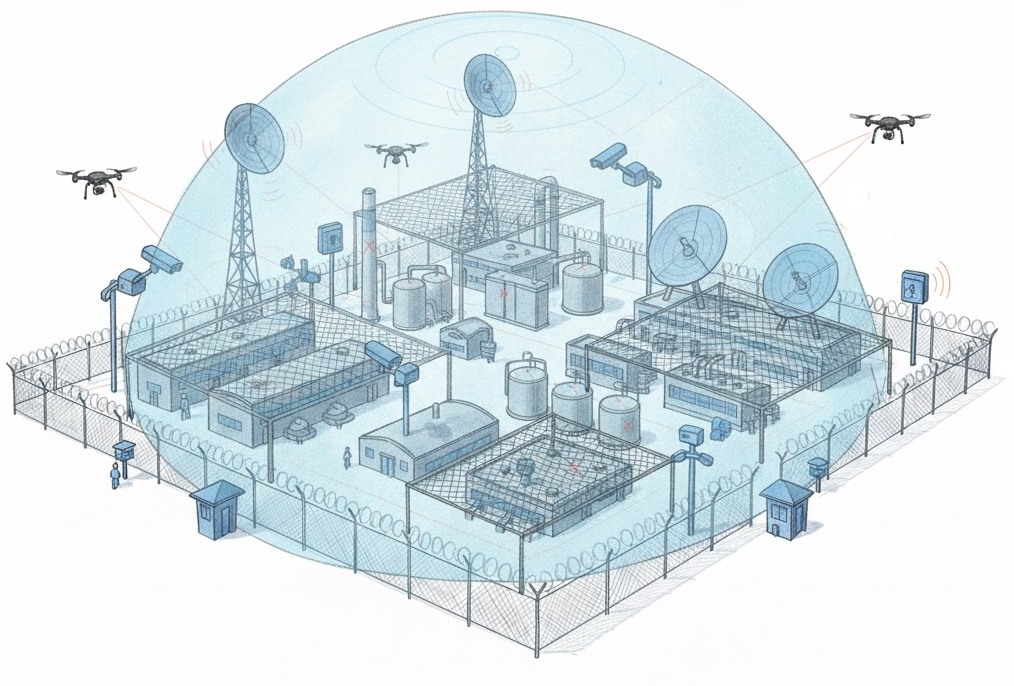

Комплексный контур защиты: архитектура «сенсоры — аналитика — реакция»
Практика на промышленных объектах подтверждает: наилучший результат дает мультисенсорный подход с корреляцией данных в центре управления. Контур включает: 1) RF-детекторы и РЛС для раннего обнаружения и трекинга; 2) EO/IR для подтверждения и фиксации; 3) C2-платформу с правилами корреляции и геозонированием; 4) средства уведомления и интерфейсы к оперативным регламентам; 5) опционально — средства воздействия (в рамках права).
Важный элемент — настраиваемые сценарии. Пример: «RF+РЛС совпали > 10 сек — поворот PTZ-камеры — уведомление дежурному — автоматическое закрытие клапанов на открытой эстакаде по сигналу уровня опасности 2 (без остановки производства)».
Интеграция с действующими системами безопасности
Системы антидрон должны «вписываться» в существующий ландшафт: видеонаблюдение (ONVIF), ОПС/СКУД, СОУЭ, АСУТП/SCADA (через изолированные шлюзы), PSIM/СУБОМ. Типовой протокол интеграции — через REST/SDK, SNMP-Trap, Modbus/TCP; события и метаданные обогащаются координатами и треками целей.
- Единая карта обстановки: слои с периметром, опасными зонами, траекториями БПЛА, запретными высотами.
- Корреляция с киберсобытиями: попытки RFI/GNSS-воздействия на датчики — в SIEM для расследования.
- Журнал действий: хранение логов, видео, скринкастов для разбирательств и страховщиков.
Нормативные требования и ответственность
- ФЗ № 116-ФЗ «О промышленной безопасности ОПО»: обязанность предотвращать аварии и минимизировать последствия — антидрон-контур включается в планы локализации.
- ФЗ № 35-ФЗ «О противодействии терроризму» и ФЗ № 16-ФЗ «О транспортной безопасности»: для объектов ТЭК и транспортной инфраструктуры — оценка уязвимостей с учетом угроз БПЛА, мероприятия по защите.
- Воздушный кодекс РФ и Правила использования воздушного пространства (Постановление Правительства РФ № 138): режим полетов БПЛА, установление запретных/ограниченных зон, информирование пользователей воздушного пространства.
- ФЗ «О связи» и радиочастотное регулирование: применение средств подавления возможно только в рамках закона, с разрешениями и у уполномоченных эксплуатантов.
- ГОСТ Р ИСО 31000 по управлению рисками: методическая база для обоснования мер, критериев допустимого риска и выбора уровней защиты.
Ответственность за инциденты с применением БПЛА на объекте может включать административные и уголовные последствия, ущерб имуществу, простой и санкции надзорных органов. Формализация угроз БПЛА в документах ИБ, ПЛАРН/ПЛАС и регламентах охраны — обязательна.
Практика и кейсы: что работает на реальных объектах
ООО «КОНТУР-ЗЕТ» выполняло антидрон-проекты на площадках нефтегазового и энергетического сегментов, интегрируя RF/РЛС/EO-решения в существующие СКУД и PSIM. В одном из проектов на нефтебазе (ПФО) мультисенсорный контур с секторным подавлением в опасных направлениях снизил ложные тревоги на 62%, время реакции — до 40 секунд от первого детекта до верификации. На газораспределительной станции (СФО) после геозонирования и настройки сценариев удалось перевести 80% событий в автоматические уведомления без участия дежурного.
- Урок 1: начинать с RF+EO-пилота — это быстро дает статистику фона и экономит CAPEX на радикализацию конфигурации.
- Урок 2: критична связь с технологами — матрица реагирования должна учитывать ПБ и недопустимые сценарии остановок.
- Урок 3: качество монтажа и высот установки сенсоров решает до 50% успеха по дальности и стабильности трекинга.
Экономика: как обосновать проект и прогнозировать ROI
Классический подход — считать ожидаемый ущерб (E(Loss)) по вероятности и тяжести событий, сравнивая с TCO решения (CAPEX+OPEX). Для среднего объекта ТЭК контур уровня «RF+EO+С2» с опцией РЛС по периметру — ориентировочно 15–40 млн руб. Операционные затраты — 8–12% от CAPEX в год (сервис, обновления, связь, обучение).
- Простой 1 часа технологической линии: 3–10 млн руб (по опыту заказчиков ТЭК и энергетики).
- Страховые последствия и штрафы регулятора: от сотен тысяч до миллионов руб за инцидент.
- Окупаемость: 12–24 месяца при предотвращении 1–2 инцидентов средней тяжести в год и снижении простоя на 1–2 часа.
Дополнительная выгода — снижение нагрузки на персонал (минус 30–50% ложных тревог), рост качества расследований и страховых выплат за счет доказательной базы.
Пошаговый план внедрения на промышленном объекте
- Аудит угроз и обследование площадки: радиофон, рельеф, опасные зоны, сценарии полетов.
- Пилот 60–90 дней с RF+EO и, по необходимости, мобильной РЛС — сбор статистики и калибровка.
- Проектирование: моделирование зон покрытия, отказоустойчивости, каналообразование, ИБ и ПБ.
- Согласования: частоты/РЭБ (если применимо), интеграция с действующими системами, регламенты реагирования.
- Монтаж и пуско-наладка: выверка углов, кросс-интеграция, приемо-сдаточные испытания.
- Обучение: дежурные смены, ИТ/ИБ, технологи; отработка сценариев.
- Опытная эксплуатация 1–3 месяца: fine-tuning правил, порогов, SLA.
- Техобслуживание: регламент ТО, удаленный мониторинг, обновления сигнатур/ПО.
Что важно учесть руководителю
- Комбинируйте сенсоры: ни один метод не дает 100% — корреляция повышает P(detect) и снижает ложные тревоги.
- Юридическая часть не менее важна: любые средства воздействия — только в пределах закона и с разрешениями.
- Реагирование должно быть безопасно для производства: исключайте неконтролируемое падение БПЛА в опасные зоны.
- Думайте об интеграции и масштабируемости: закладывайте интерфейсы, резервирование, кибербезопасность.
- Считайте TCO и ROI: фиксируйте метрики до/после — это аргумент для инвестсоветов и страховщиков.
Почему имеет смысл двигаться сейчас
Угроза БПЛА для промышленных объектов — не теоретическая. Законодательство требует оценивать и снижать риски, страховщики смотрят на зрелость защиты, а технологическая база уже позволяет строить надежные, интегрированные контуры без избыточных затрат. Команда ООО «КОНТУР-ЗЕТ» располагает опытом проектирования, монтажа, пуско-наладки и сервисной поддержки комплексных систем для ТЭК, электроэнергетики и транспорта — от пилота до ввода в эксплуатацию.
Если вам нужен практичный план: начните с экспресс-аудита и пилота — за 90 дней вы получите точные цифры по угрозам, конфигурации системы и бюджету проекта с прогнозом окупаемости.
