В статье разберем, какие бывают СОУЭ (типы 1–5 по СП 3.13130.2009), что в них входит, как правильно спроектировать и интегрировать с пожарной сигнализацией, а также как обслуживать, чтобы система не подвела в критический момент. Приведем практические советы, нормативные требования и кейсы из промышленности. Материал ориентирован на руководителей служб безопасности, главных инженеров и владельцев рисков.
Требования закона и ответственность: ключевые нормы и цифры
- Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» — устанавливает обязательность СОУЭ на объектах, где требуется эвакуация людей.
- СП 3.13130.2009 «Системы противопожарной защиты. Системы оповещения и управления эвакуацией людей при пожаре» — классификация типов СОУЭ, основные требования к звуковым уровням, разборчивости речи, сценариям.
- СП 6.13130.2013 — требования к электроснабжению установок противопожарной защиты (категория I по надежности, огнестойкость линий E30–E90 в зависимости от сценариев эвакуации).
- ГОСТ Р 53325-2012 — технические требования к оповещателям, аппаратуре, методам испытаний; контроль линий, резервирование, индикация неисправностей.
- ГОСТ Р 12.4.026-2015 — цвета и знаки безопасности, включая световые указатели «Выход» и направляющие табло.
Ключевые параметры, которые проверяет надзор:
- Уровень звукового сигнала — как правило, не ниже фонового уровня на 15 дБА и без превышения безопасного порога (ориентир до 120 дБА).
- Разборчивость речевых сообщений (STI/RASTI) — не ниже 0,5 для зон, где применяется речевое оповещение.
- Резервирование питания — не менее 24 часов в дежурном режиме и 1 часа в режиме тревоги (для большинства объектов).
- Наличие действующего регламента ТО и журналов проверок.
Ответственность за нарушения (КоАП РФ, ст. 20.4): штрафы для юридических лиц до 400 000 руб., при грубых нарушениях — приостановка деятельности. Для промышленных предприятий это прямые потери и риски остановки производства.
Типы СОУЭ: от простых сигналов к динамической эваконавигации
СП 3.13130.2009 выделяет пять типов СОУЭ. Выбор зависит от архитектуры, акустики, сценариев пожара и требуемой управляемости эвакуации.
| Тип | Функциональность | Где уместен | Особенности требований |
|---|---|---|---|
| 1 | Тональные (звуковые) сигналы + световые указатели «Выход» без речевых сообщений | Склады, небольшие производственные помещения с простой планировкой | Достижение уровней слышимости, минимальные сценарии управления |
| 2 | Единые речевые сообщения для всего объекта (или крупной зоны) + тональные | Офисы, цеха со стабильным фоном шума, административные корпуса | STI ≥ 0,5, приоритет дежурного микрофона, автоматический запуск от АПС |
| 3 | Зональное речевое оповещение, разные сообщения по зонам, приоритеты | Производственные комплексы, ТРК, БЦ, НПЗ с секционированием | Маршрутизация сообщений по зонам, контроль линий, резерв усилителей |
| 4 | Поэтапная эвакуация: последовательный вывод зон, управление инженерными системами | Высотные и крупные объекты, логистические терминалы, корпуса с большим числом людей | Сценарии по времени, блокировки/разблокировки дверей, интеграция с дымоудалением |
| 5 | Динамическая эваконавигация: адаптивные световые табло, изменение направлений потоков | Аэропорты, метро, ТРЦ, сложные промобъекты с альтернативными маршрутами | Онлайн-адаптация маршрутов, взаимодействие со СКУД, лифтами, транспортными линиями |
Что важно учитывать при выборе типа
- Акустика и шум: в цехах с фоном 85–95 дБА без адресных рупорных громкоговорителей и локальных световых дублирующих оповещателей типы 2–3 могут быть неэффективны.
- Планировка: чем сложнее план, тем выше смысл в типах 4–5 (сценарии и динамика).
- Численность и состав персонала: для сложных объектов — тренировки и понятные сценарии с короткими фразами.
СОУЭ — это не «громкая сирена». Это управляемая система принятия решений в условиях стресса: она должна сказать кому, когда и куда идти безопаснее всего.

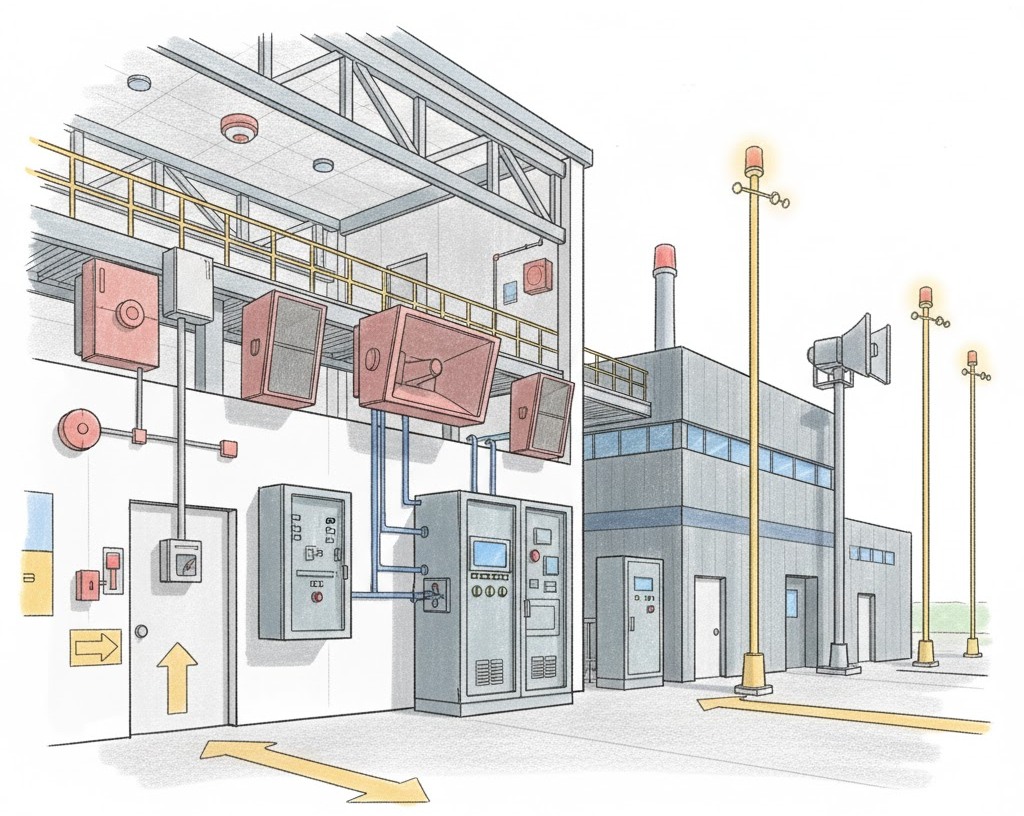

Компоненты системы: из чего строится надежная СОУЭ
Оповещатели
- Звуковые и речевые (настенные/потолочные, рупорные 100 В для шумных зон), с контролем целостности линии.
- Световые: «Выход», направляющие стрелки, табло «Не входить/Пожар»; для типов 5 — динамические указатели.
- Дополнительные: виброоповещатели для шумных участков и персонала с нарушением слуха.

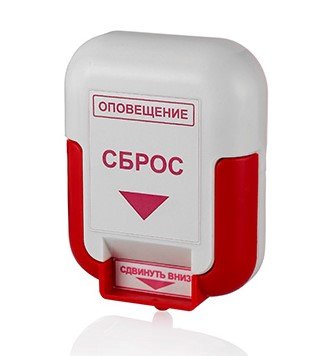

Пульты и усилители

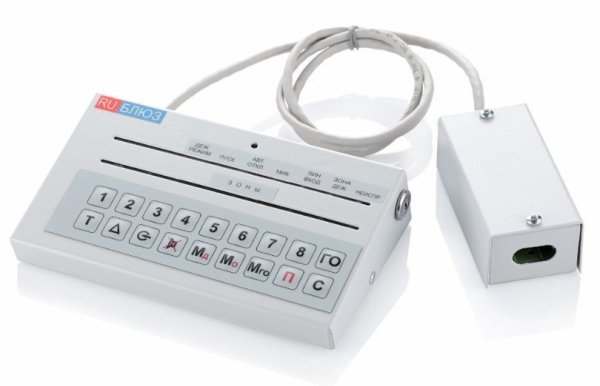

- Центральный контроллер/ПА-узел (PAVA), приоритетный микрофон дежурного, хранение шаблонов сообщений.
- Усилители с резервированием N+1, мониторинг линий и нагрузки, разделение на A/B-линии для живучести.
- Линии связи 100 В с огнестойкой кабельной продукцией (например, исполнения FRLS/FRHF) с требуемым классом E30–E90.
Инженерные интерфейсы
- АПС (автоматическая пожарная сигнализация) — автоматический запуск, адресация зон.
- Дымоудаление, подпор воздуха, лифты, СКУД — выполнение сценариев (разблокировка дверей, отключение музыки, запрет на спуск лифтов в опасную зону).
- Диспетчеризация/BMS — индикация состояния, удаленный мониторинг, журнал событий.
Проектирование СОУЭ: пошаговый алгоритм
- Сбор исходных данных: категории помещений по пожароопасности, планировки, материалы отделки, технологические шумы, режимы работы.
- Выбор типа СОУЭ по СП 3.13130.2009 с учетом сценариев пожара и требуемого уровня управляемости эвакуации.
- Акустическое моделирование: расчет STI/RASTI, уровня SPL с учетом фона; подбор типов громкоговорителей и их расстановки.
- Зональная структура: деление на пожарные отсеки, этажи, технологические участки; привязка сценариев и текстов сообщений.
- Электропитание: расчет емкости АКБ по режиму 24 ч «дежурный» + 1 ч «тревога» с запасом ≥ 20%; резервирование вводов.
- Кабельные линии: трассировка по путям, защищенным от огня и дыма; огнестойкость линий E30–E90 в зависимости от требуемого времени функционирования.
- Интеграция: логика обмена с АПС, СКУД, вентиляцией; приоритеты микрофонов; отключение фонового вещания.
- Документация: раздел ПБ в проекте, спецификация, программы ПНР, инструкции для персонала; при необходимости — экспертиза промышленной безопасности.
- ПНР и обучение: проверка уровней звука и STI выборочно по зонам, тест сценариев, учебная эвакуация с фиксацией времени.
Типовой риск-поинт на производстве: большие цеха с реверберацией и фоном 90 дБА. Практическое решение — рупорные оповещатели с направленной ДН, локальные световые табло на высоте линии взгляда, короткие фразы («Пожар в цехе №2. Двигайтесь к выходу А»), снижение гулу через акустические экраны в зонах общения.
Интеграция с пожарной сигнализацией и смежными системами
- Связь с ППКП: по сигналу «Пожар» — автоматическая активация сценария для соответствующей зоны, приоритет сообщений — автоматические выше фонового вещания, дежурный микрофон — самый высокий приоритет.
- Сценарии: для типов 4–5 — поэтапная эвакуация (сначала очаг и примыкающие, затем смежные), управление клапанами дымоудаления, подпором, технологическим оборудованием, разблокировкой турникетов/замков.
- SCADA/BMS: журналирование событий, удаленный контроль состояний усилителей и линий, уведомления о неисправностях (SMS/E-mail).
Практика КОНТУР-ЗЕТ: на перекачивающей станции магистрального трубопровода (заказчик из группы «Транснефть») внедрена СОУЭ 3-го типа, интегрированная с АПС и системами вентиляции. За счет зонирования и направленных громкоговорителей достигнут STI 0,55–0,62 в шумных помещениях, время запуска сценария — менее 5 секунд от подтвержденного сигнала «Пожар».
Техническое обслуживание: чтобы система «проснулась» вовремя
- Ежемесячно: визуальный осмотр, тест индикации неисправностей, контроль связи с ППКП, выборочные «тихие» проверки линий.
- Ежеквартально: функциональный прогон сообщений по зонам, контроль уровней SPL и разборчивости точечно, проверка сценариев и приоритетов.
- Ежегодно: полное тестирование, замер емкости АКБ под нагрузкой, ревизия клемм и коммутации, актуализация речевых шаблонов и планов эвакуации.
- Эксплуатационные метрики: доступность системы ≥ 99,5%, время реакции на неисправность ≤ 4 ч, ведение электронного журнала ТО.
Типичные отказы и профилактика: «молчащие» зоны из-за обрыва линии — контролируются средствами мониторинга линий; «замыленные» сценарии — раз в год актуализация текстов; деградация АКБ — ежегодная проверка емкости с заменой по фактическому ресурсу.
Экономика и управление рисками
- Снижение риска травматизма и простоев: корректные сценарии СОУЭ сокращают время эвакуации и вероятность паники, что в промсреде равняется сохраненным рабочим сменам и непрерывности технологического процесса.
- Соблюдение норм — база для страхового покрытия: корректная, обслуживаемая СОУЭ часто является условием для договоров страхования и влияет на тариф.
- Окупаемость: модернизация с типа 2 на тип 3–4 обычно окупается за счет снижения санкционных рисков, допусков Ростехнадзора/ГПН и требований корпоративных стандартов заказчиков.
Кейс: на логистическом комплексе химической продукции (заказчик из группы «Сибур») модернизация СОУЭ с 2-го на 4-й тип (поэтапная эвакуация + интеграция со СКУД и дымоудалением) дала рост средневзвешенного STI с 0,38 до 0,61, сократила время вывода людей из наиболее удаленных зон на 35% по данным учебных эвакуаций. Проектирование, монтаж и ПНР выполнялись командой ООО «КОНТУР-ЗЕТ», опыт — 150+ реализованных систем на объектах ЛУКОЙЛ, Газпромнефть, Транснефть, Энергосеть.
Практические рекомендации при запуске проекта
- Начните с аудита: инструментальные замеры шума и реверберации, обследование планировок и путей эвакуации.
- Согласуйте сценарии с эксплуатацией: короткие, однозначные сообщения, понятные названия зон, отработка действий персонала.
- Заложите резерв: усилители N+1, двойная прокладка критичных линий (A/B), запас емкости АКБ ≥ 20%.
- Используйте динамическую навигацию там, где планировка меняется (ремонты, временные перегородки, конвейерные зоны).
- Утвердите регламенты ТО: ежемесячно/квартально/ежегодно, закрепите SLA с подрядчиком, организуйте удаленный мониторинг.
Итог: СОУЭ — про технологии, сценарии и дисциплину
От корректно выбранного типа СОУЭ, качественного проектирования и регулярного обслуживания напрямую зависят безопасность людей и устойчивость бизнеса. Нормативная база задает каркас, но эффективность достигается грамотной интеграцией с АПС, вентиляцией, СКУД и точной акустикой. Практика на промобъектах показывает: переход к зональному, поэтапному и динамическому оповещению уменьшает время эвакуации и управляет потоками без паники.
