В материале разбираем, как построить эффективную систему контроля периметра: какие технологии реально работают на промышленных площадках, как их комбинировать в несколько рубежей, что учесть по климату и эксплуатации, зачем интегрировать с видеонаблюдением и как это влияет на ROI. Покажем типовые проектные решения, опираясь на федеральные требования и практику внедрений ООО «КОНТУР-ЗЕТ» на объектах топливно-энергетического комплекса и транспорта.
Первый рубеж: защита периметра как драйвер снижения рисков
Периметр — это раннее обнаружение и сдерживание нарушителя до критически важных зон. Для опасных производственных объектов это не только здравый смысл, но и требование законодательства: ФЗ №116 «О промышленной безопасности ОПО», ФЗ №35 «О противодействии терроризму», ФЗ №16 «О транспортной безопасности». Проектирование и монтаж выполняются по профильным нормативам (в т.ч. РД 78.145-93, ГОСТ Р 50739-95, ГОСТ Р 51558-2000), с учетом климатического исполнения по ГОСТ 15150-69 и степеней защиты IP по ГОСТ 14254-2015.
Для B2B-заказчика ключевые метрики эффективности: вероятность обнаружения, уровень ложных тревог, время реакции, стоимость владения (TCO) на метр периметра и интеграция с действующей ИТ/ОТ-инфраструктурой. Грамотно выбранная архитектура снижает операционные затраты (выезды групп, простои, штрафы надзора) и окупается за 12–36 месяцев за счет сокращения инцидентов и оптимизации штата постов.
Технологии обнаружения вторжения
Радиолучевые решения
- Микроволновые барьеры (СВЧ). Формируют объемную «коридорную» зону обнаружения 2–5 м шириной и 50–200 м длиной. Слабо зависят от тумана/осадков, гибко настраиваются, хорошо работают на ровных участках.
- Активные ИК-барьеры. Несколько параллельных лучей, высокая точность пересечения, удобны на воротах/проездах и коротких пролётах. Чувствительны к сильному туману и снежной пыли.
Вибрационные и сейсмические системы
- Кабели по ограждению (микрофонные/пьезо/тензометрические). Реагируют на попытку перелаза или распила. Эффективность зависит от типа ограды (сварная панель лучше сетки-рабицы).
- Заглубленные кабели (емкостные/индукционные/сейсмические). Не видны нарушителю, создают скрытый рубеж до забора, чувствуют шаги и технику. Требуют качественной подготовки грунта и калибровки.
Оптические и распределенные волоконно-оптические
- Волоконно-оптические (DAS/DTS-принцип). Один сенсорный волоконный контур длиной до 10–50 км с точной локацией события (метры/десятки метров). Устойчивы к молниям, помехам и подходят для протяженных периметров ЛЭП, НПС, складов ГСМ.
Радиолокация и видеоаналитика
- Наземные РЛС (FMCW). Обнаруживают человека/технику на сотни метров в секторе 60–120°, работают в дождь/снег, дают координаты цели для PTZ-камер.
- Видеоаналитика (включая тепловизоры). Классифицирует объекты, уменьшает число выездов, но требует грамотных зон и освещения; тепловизоры решают задачу в полной темноте и через дымку.
| Технология | Дальность/сектор | Монтаж | Сильные стороны | Ограничения | TCO 5 лет |
|---|---|---|---|---|---|
| СВЧ-барьер | 50–200 м; коридор | Опоры/тумбы | Стабильность при осадках, настройка ширины зоны | Требует выравнивания, «мертвые зоны» на рельефе | Средний |
| ИК-барьер | 30–120 м; линии | Опоры/ворота | Точность, локальные участки | Туман/снежная пыль, юстировка | Низкий |
| Вибрационный по ограде | По длине секции | На пролёты забора | Обнаружение перелаза/распила | Качество ограды критично | Низкий–средний |
| Заглублённый кабель | До 400 м/канал | В грунт | Скрытность, до забора | Земляные работы, калибровка по грунту | Средний |
| Волоконно-оптический | 10–50 км | По ограде/в грунт | Дальние периметры, точная локация, помехоустойчивость | Требует компетенций по ОВ | Средний–низкий на км |
| Наземный радар | 300–1500 м; 60–120° | Мачты | Координаты цели в любую погоду | Цена на точку, радиопросвет | Средний–высокий |
| Видеоаналитика/тепловизор | 50–800 м | Мачты/забор | Классификация, запись, доказательная база | Свет/контраст, настройка сцен | Низкий–средний |
Идеальной технологии не существует — наилучший эффект дает комбинация двух-трех принципов обнаружения с разной физикой и общим управлением тревогами.

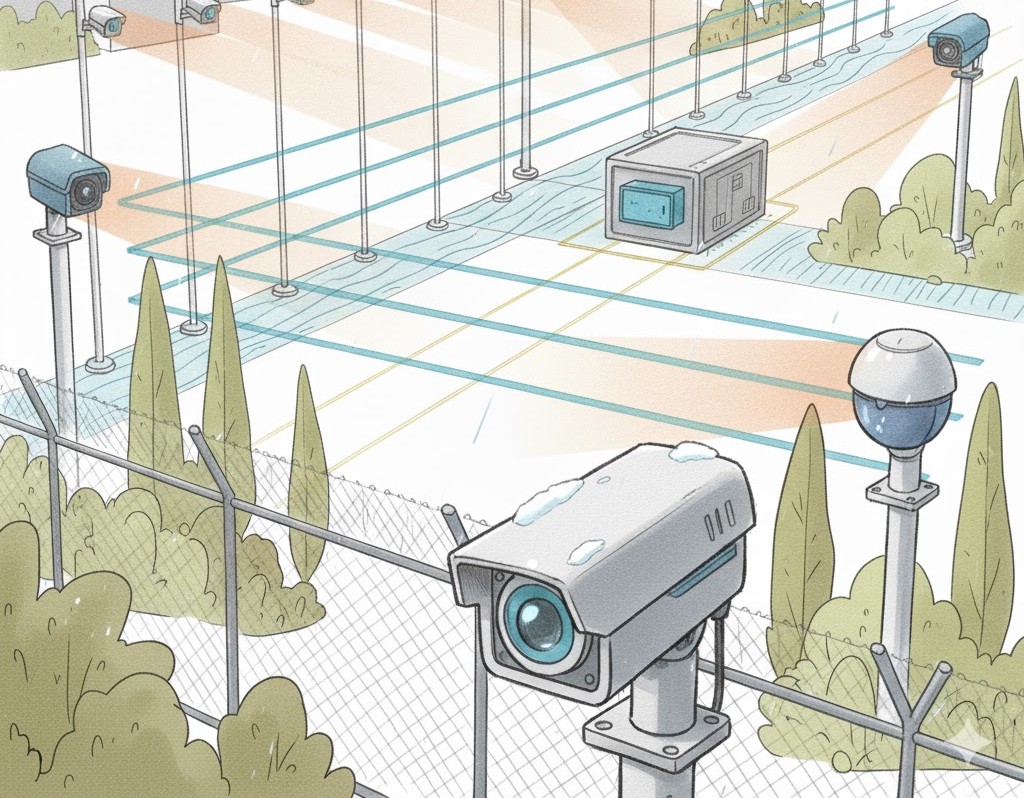

Рубежи охраны периметра
- Дальний рубеж (подступы). РЛС, заглубленные датчики, тепловизионные рубежи смотрят за пределы ограды, давая время на реагирование.
- Основной рубеж (по линии забора). Вибрационные/волоконно-оптические по ограде + радиолучевые коридоры на сложных участках.
- Внутренний рубеж (межпериметр). Дополнительные ИК/СВЧ в «стерильной зоне», контроль ворот/КПП, согласование со СКУД и блокировками.
Сегментация периметра на логические участки (пролеты, углы, ворота) обязательна: это сокращает время локализации, облегчает ТО и снижает ложные тревоги за счет индивидуальных настроек чувствительности и масок.
Интеграция с видеонаблюдением
Связка «датчик — камера — оператор» критична для скорости реакции. Интеграция в VMS/PSIM (Milestone, Axxon, Trassir и др.) обеспечивает:
- Автонаведение PTZ по координатам (radar-to-PTZ, fiber-to-PTZ), верификация за 3–5 секунд.
- Сценарии тревог: подсветка участка, блокировка ворот, голосовое оповещение.
- Геоинформационную привязку событий на план-схемах, хранение доказательной базы.
Для холодного климата и сложного рельефа тепловизоры с объективами 25–50 мм обеспечивают уверенное обнаружение и в полной темноте; аналитика классифицирует человека/животное/технику, снижая ложные сработки на 30–60% по итогам донастройки.
Климатические и эксплуатационные факторы
- Климат. Исполнение УХЛ1/У1, рабочий диапазон не хуже −40…+55 °C, IP66/67 (ГОСТ 14254-2015). Подогревы корпусов и обогреватели для оптики на ветреных участках.
- Грозозащита и помехоустойчивость. Разрядники/УЗИП класса II на стойках, экранирование, заземление по проекту; для молниенасыщенных районов — приоритет волоконно-оптических решений (ГОСТ Р МЭК 62305).
- Тип ограждения. Жесткие панельные секции дают стабильный фон для виброкабеля; сетка-рабица требует дополнительных распорок/фонов.
- Фауна и растительность. Настройка «масок», аналитика, регулярная расчистка травы/снега в коридорах СВЧ/ИК.
- Энергия и связь. Резерв 24 ч от ИБП + генератор, опорные мачты с грозозащитой, укладка ОК/меди в защитных трубах, кольцевание.
Проектирование системы периметра
Пошаговый подход
- Обследование и моделирование угроз. Категорирование объекта (требования ФЗ №35, №16), трассировка периметра, анализ рельефа/почв/снегозаносов.
- Выбор архитектуры и рубежей. Комбинация технологий под сценарии нарушителя (пеший, транспорт, инсайдер), расчет каналов связи и питания.
- Проект ИТСО. Раздел «Инженерно-технические средства охраны» с планами зон обнаружения, спецификацией оборудования, мероприятиями по молниезащите и заземлению, расчетом TCO/ROI.
- Макетирование и пилот. Тест 1–2 участков на местности с фиксацией Pd/LFA (вероятность обнаружения/ложные тревоги) в разные сезоны.
- Монтаж и ПНР. По РД 78.145-93, с проведением контрольных проникновений, калибровкой чувствительности по погодным окнам.
- Приемка и обучение. Программа-методика испытаний, журналы ТО, инструкции для операторов, интеграция в VMS/PSIM и СКУД.
- Эксплуатация и ТО. Регламентные работы 1–4 раза в год, удаленный мониторинг, SLA по времени восстановления, сезонные перенастройки.
Метрики и окупаемость
- Целевые значения: вероятность обнаружения ≥ 0,95 на сценарии «пеший», ложные тревоги ≤ 0,2 на км/сутки после периода обучения.
- ROI-драйверы: снижение ложных выездов, сокращение времени реакции до 30–60 секунд, уменьшение числа постов, предотвращение простоев и штрафов.
- TCO: оборудование + строительно-монтажные работы + связь/питание + ТО на 5 лет. Волоконно-оптические и вибрационные решения чаще дают минимальный TCO на протяженных периметрах; радары экономят на мачтах и кабелях при сложном рельефе.
Кейс из практики
На нефтебазе в условиях УХЛ1 с периметром ~7 км применена комбинация: вибрационный кабель по ограде + волоконно-оптический контур на удаленных участках + PTZ-термовизоры с автонаведением. После ПНР и сезонной калибровки число ложных тревог снижено на 48%, время верификации — до 10 секунд. По итогам года эксплуатации TCO на км снизился на 22% за счет отказа от двух постоянных постов наблюдения и оптимизации выездов.
Похожие решения реализованы специалистами ООО «КОНТУР-ЗЕТ» на объектах ТЭК и транспорта (Лукойл, Газпромнефть, Сибур, Энергосеть, Транснефть), что подтверждает воспроизводимость подхода на разных типах площадок.
Надежная защита границ
Периметр — это не набор датчиков, а управляемая система, где каждое звено усиливает другое: дальний рубеж предупреждает, основной фиксирует нарушение, видео подтверждает, а интеграция запускает сценарии реагирования. Опора на нормативные требования РФ и проверенные инженерные практики снижает риски и дает прогнозируемую окупаемость.
