В этой статье — практическая схема проектирования систем безопасности для промышленных объектов: от предпроектного обследования до согласования и смет. Вы узнаете, как нормативные требования превращаются в конкретные технические решения, где чаще всего «теряются» сроки и бюджет, и какие параметры влияют на окупаемость. Материал основан на опыте ООО «КОНТУР-ЗЕТ» (10+ лет, 150+ проектов для Лукойл, Газпромнефть, СИБУР, Транснефть, Энергосеть) и действующей нормативной базе РФ.

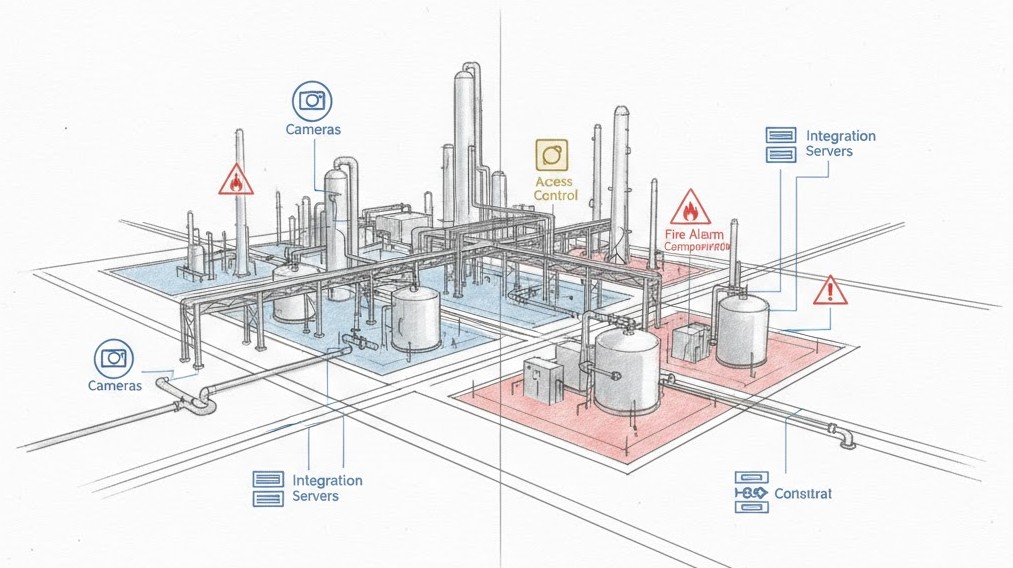

Предпроектное обследование: фундамент точных решений
На этом шаге собираются исходные данные, от которых зависят все последующие расчеты и согласования. Ошибки на обследовании почти всегда ведут к переработкам РД, сдвигам сроков и удорожанию монтажа. Для опасных производственных объектов обследование также подтверждает корректность категорий по взрывопожарной и пожарной опасности.
Что включает обследование
- Аудит объекта: планировочные решения, пути эвакуации, действующие инженерные системы (электроснабжение, связь, АСУ ТП).
- Сбор нормативных исходных данных: категория помещений (А–Д по СП 12.13130), расчетная численность, технологические режимы.
- Инструментальные замеры: уровни шума (для СОУЭ), освещенность (для видеонаблюдения), радиопомехи, качество заземления.
- Состояние кабельных трасс и каналов, потенциальные точки отказа, резервирование электропитания.
- Проверка требований по антитеррористической и транспортной безопасности (категорирование, режимные зоны).
Результат: исходные данные для расчетов
Итогом становится технический отчет: планы с привязкой оборудования, перечень ограничений, матрица рисков, расчетные параметры (например, требуемые типы СОУЭ по СП 3.13130.2009, класс пожарной опасности кабелей по ГОСТ 31565-2012, зоны с Ex-исполнением по ПУЭ и ФЗ-116). Этот документ согласуется с заказчиком и ложится в основу ТЗ.
Лайфхак: заложите в обследование проверку логистики монтажа (краны, высотные работы, огневые работы) — это снижает непредвиденные расходы в смете на 5–7%.
Техническое задание: документ, который экономит бюджет
Хорошее ТЗ защищает интересы собственника и ускоряет проектирование. Оно привязано к нормам и бизнес-целям: снижению риска, минимизации простоев и TCO (total cost of ownership). ТЗ формируется совместно с эксплуатацией, службой безопасности и технологами.
Что обязательно указать в ТЗ
- Состав систем: пожарная сигнализация и СОУЭ, газовое/порошковое тушение, видеонаблюдение, СКУД, охранная сигнализация, периметр, ИСО «Транспортная безопасность» и т.д.
- Нормативные основания: 123-ФЗ (Технический регламент о требованиях пожарной безопасности), 116-ФЗ (Промышленная безопасность ОПО), 384-ФЗ (Безопасность зданий и сооружений), 35-ФЗ (О противодействии терроризму), 16-ФЗ (О транспортной безопасности), СП 484.1311500.2020, СП 5.13130.2009, СП 3.13130.2009, СП 6.13130.2013, СП 7.13130.2013, ГОСТ Р 53325-2012, ГОСТ Р 51558-2014 и др.
- Среда эксплуатации: температурный диапазон, взрывоопасные зоны (Ex), степень защиты корпусов (IP), категории климатического исполнения (У, ХЛ).
- Требования к надежности и доступности: резервирование 1+1/2N, отказоустойчивые кольца, MTBF/MTTR, автономность при ПБП (не менее 24 ч+3 ч тревоги для ПС по СП 484).
- Интеграция: протоколы (ONVIF Profile S/G, Modbus TCP, OPC UA), единая платформа мониторинга, экспорт событий в АСУ ТП/СИУД.
- Экономические критерии: срок окупаемости, ограничения CAPEX, модель сервиса (ТОиР: SLA, RTO, запасы ЗИП, удаленный мониторинг).
Практика: на одном из объектов нефтепереработки четко прописанные сценарии СОУЭ и интеграция с СКУД сократили время эвакуации на 23% (замер по результатам тренировки) и убрали дублирование оборудования на 12% по позициям кабеля и интерфейсов.
Выбор оборудования и технологий: баланс норм и TCO
На этом этапе определяется архитектура: адресно-аналоговая ПС vs пороговая, тип СОУЭ (1–5), распределенная или централизованная видеоаналитика, уровень резервирования, типы линий ОКЛ (E30/E60). Выбор фиксируется расчетами и протоколами технико-экономического сравнения.
Ключевые критерии выбора
- Сертификация: соответствие ТР ЕАЭС, сертификаты МЧС РФ, взрывозащита (Ex d/Ex i) при необходимости.
- Работоспособность по СП 484: автономность ППКП, отказоустойчивые шлейфы, адресность и локализация места пожара.
- Линии связи: кабели FRLS/FRHF, огнестойкие ОКЛ E30–E60, оптические кольца с двойной обвязкой.
- СОУЭ: тип 3–5 с речевыми сообщениями, нивелирование шума промышленной среды, зоны оповещения и дублирование по разным трассам.
- Видеосистемы: разрешение 4–8 Мп, WDR 120 dB, температурный диапазон −40…+60 °C, хранение архива 30–90 суток, аналитика (периметр, оставленные предметы, каски/СИЗ).
- СКУД: fail-safe/fail-secure по критичности дверей, анти-пассбэк, интеграция с СОУЭ для автоматической разблокировки при эвакуации.
| Направление | Ключевые нормы | Критичные параметры |
|---|---|---|
| Пожарная безопасность (ПС, СОУЭ, АУПТ) | 123-ФЗ, СП 484.1311500.2020, СП 5.13130.2009, СП 3.13130.2009, ГОСТ Р 53325-2012 | Адресность, автономность 24+3 ч, тип СОУЭ, ОКЛ E30–E60, категории помещений |
| Антитеррористическая защищенность | 35-ФЗ, ПП РФ № 272 и отраслевые требования | Категорирование, периметр, контроль доступа, зонирование, журналы событий |
| Транспортная безопасность | 16-ФЗ, приказы Минтранса (напр. № 227) | Зоны ОТБ, идентификация, мониторинг, хранение данных 30+ суток |
Совет по ROI: адресно-аналоговая ПС дороже на старте на 10–15%, но дает экономию на эксплуатации (локализация неисправностей, гибкость сценариев) и снижает простои. В горизонте 5 лет TCO обычно ниже на 8–12%.
Проектная документация: что должно быть в комплекте
Состав проектной документации регламентирован ПП РФ № 87. Для систем безопасности формируются разделы «Мероприятия по обеспечению пожарной безопасности», «Иная документация» и рабочая документация по ГОСТ Р 21.1101-2013. Важно обеспечить трассировку требований: от нормы — к расчету — к чертежу — к спецификации.
Состав РД и типичные ошибки
- Пояснительная записка: нормативная база, исходные данные, расчетные обоснования (акустика СОУЭ, гидравлика АУПТ, нагрузка ИБП).
- Чертежи: планы с привязкой оборудования, схемы подключения, структурные схемы, планы трасс, узлы ОКЛ.
- Спецификации: оборудование, кабель, материалы, ЗИП, программное обеспечение, лицензии.
- Марки РД: АПС, СОУЭ, АУПТ, СКУД, ВНС, ОС, ТС, СС; единые обозначения и кабельные марки по ГОСТ/ТУ.
Частые ошибки: отсутствие расчетов акустики (звук не пробивает шум 85–95 дБ), неверные категории Ex, прокладка ОКЛ без узлов крепления сертифицированной системы, отсутствие резервирования питания, ошибочные длины PoE-линий, неучтенные ограждающие конструкции (EI 60/90).
Согласование: кто, что и как долго
Проект подлежит согласованию с надзорными органами в зависимости от вида объекта и систем. Для промышленной площадки обычно требуются: Государственный пожарный надзор (МЧС), Ростехнадзор (для ОПО по 116-ФЗ), при необходимости Росгвардия/антитеррористическая комиссия, Минтранс или его уполномоченные организации — по транспортной безопасности.
Практические сроки и пакет
- Предварительная экспертиза проектных решений: 5–10 рабочих дней (ускоряет основное согласование).
- ГПН МЧС: 10–30 рабочих дней, при наличии АУПТ и СОУЭ с расчетами — ближе к верхней границе.
- Ростехнадзор (если затрагиваются ОПО/АСУ ТП): 20–45 дней, важно наличие ПМЛА/ПЛА.
- Транспортная безопасность: сроки зависят от категории объекта и наличия сил ОТБ; закладывайте 20–40 дней.
Рекомендация: формируйте «согласовательный пакет»: выписки из ТЗ, листы соответствия нормам, протоколы расчетов, письма о совместимости, сертификаты. Практика ООО «КОНТУР-ЗЕТ» показывает, что такой пакет сокращает число запросов на доработку на 50–70%.
Сметная документация: прозрачный CAPEX и прогнозируемый OPEX
Смета должна отражать не только оборудование и монтаж, но и жизненный цикл: ТОиР, обновления ПО, аккумуляторы, запасы ЗИП, коммуникационные услуги, энергозатраты. Для B2B-клиента важна предсказуемость — включайте в смету сценарии развития и опции.
Как снизить стоимость без потери качества
- Оптимизация трасс: объединение функционала в общих магистралях, применение ОКЛ вместо отдельных линий при соблюдении норм.
- Единая платформа: унификация вендоров уменьшает склад ЗИП и затраты на обучение.
- Резервирование по рискам: не всегда нужно 2N — для некритичных участков достаточно N+1.
- Сервисная модель: SLA с удаленным мониторингом снижает выезды и простои.
- Проектные опции: заложите «вариант Б» — альтернативные позиции оборудования с равной сертификацией.
| Статья затрат | Драйвер стоимости | Что помогает сэкономить |
|---|---|---|
| Кабельно-проводниковая продукция | Длина трасс, тип ОКЛ, огнестойкость | Оптимизация маршрутов, комбинированные короба, групповые проходки |
| Оборудование ПС/СОУЭ | Адресность, мощность УМЗЧ, тип извещателей | Акустический расчет, типовые узлы, унификация моделей |
| Видео и хранение | Разрешение, FPS, срок архива | Детекция по событиям, VBR-кодеки H.265, распределенное хранение |
| Монтаж и ПНР | Доступность зон, спецработы, допуски | Предмонтажная подготовка, BIM/сквозное планирование, календарь «окон» |
Проверенные кейсы и уроки внедрения
- Нефтебаза (Группировка проектов ТЭК): внедрение адресной ПС и СОУЭ тип 4 с речевыми сообщениями и интеграцией со СКУД. Результат: −18% ложных срабатываний в первый год, снижение времени локализации неисправностей на 40%.
- Перекачивающая станция (магистральный транспорт): периметр + видеоаналитика + контроль доступа по зонам ОТБ (16-ФЗ). Результат: соответствие требованиям проверки, сокращение числа инцидентов на периметре на 35%.
- Химпроизводство категории А: АУГПТ + ОКЛ E60 + Ex-оборудование. Результат: безостановочная эксплуатация при двух аварийных отключениях внешнего питания благодаря 2N питанию и сценариям деградации.
Контроль качества и ввод в эксплуатацию
Перед сдачей выполняются автономные и комплексные испытания. Оформляются протоколы, акты скрытых работ, исполнительные схемы, паспорта ОКЛ, результаты проверок изоляции и заземления. По результатам обучения персонала и подписания протоколов готовности системы вводятся в опытную эксплуатацию с мониторингом KPI (число отказов, среднее время восстановления, доля ложных тревог).
Методический блок: используйте ГОСТ Р 27.002-2015 (термины и определения надежности) и SLA с метриками MTBF/MTTR; зафиксируйте процедуры реагирования и периодические проверки (пожарная автоматика — ежеквартально/ежегодно, СКУД/видео — по регламенту производителя и внутренним стандартам).
Качество проекта — основа безопасности и окупаемости
До 70% стоимости жизненного цикла и управляемости рисками закладывается именно на этапе проектирования. Четкое ТЗ, корректное обследование, расчетная обоснованность и прозрачная смета дают контролируемые сроки, предсказуемую эксплуатацию и уверенность при проверках надзорных органов. Комплексный подход, единая архитектура и документирование всех решений — залог успешной реализации.
Если вам важно удержать баланс между нормами, безопасностью и экономикой, привлекайте команду с опытом реальных промышленный проектов и действующими компетенциями по ПБ, ОПО и ОТБ. Практика ООО «КОНТУР-ЗЕТ» на объектах Лукойл, Газпромнефть, СИБУР, Транснефть и Энергосеть подтверждает: системное проектирование снижает риски и ускоряет ввод без компромиссов по безопасности. Готовы обсудить задачу и предложить несколько вариантов проектных решений с расчетом TCO и сроков окупаемости.
