В статье разберем, когда на промышленном объекте выгоднее оставаться на аналоговом HD (AHD/HD-TVI/HD-CVI), а когда переходить на IP: сравним качество и масштабируемость, посчитаем реальную стоимость владения и емкость архива, рассмотрим гибридные сценарии модернизации и типовые риски. Опираемся на действующие нормы (ГОСТ, ФЗ, технические регламенты), отраслевую практику и опыт внедрений на объектах ТЭК и энергетики. В финале — четкие рекомендации по выбору и чек-лист подготовки ТЗ.
Как видеонаблюдение пришло на производство
За последние 10–15 лет аналоговые системы HD по коаксиалу стали доступными и простыми, а IP-решения — «умными» и интегрируемыми в общую инфраструктуру предприятия. Если аналог дает стабильную «картинку» с минимальной задержкой, то IP приносит аналитику, масштабируемость и прозрачную интеграцию с СКУД, ПС, АСУ ТП и ситуационными центрами.
Нормативная база: при проектировании и эксплуатации ориентируются на ГОСТ Р 51558 (системы телевизионного наблюдения), рекомендательные документы МВД Р 78.36.008-99 (СОТ), международную серию IEC/ISO 62676 (CCTV), требования ФЗ №256-ФЗ «О безопасности объектов ТЭК», ФЗ №16-ФЗ «О транспортной безопасности», а также 152-ФЗ «О персональных данных». Оборудование должно соответствовать ТР ТС 004/2011 (о безопасности низковольтного оборудования) и ТР ТС 020/2011 (ЭМС).
Что сегодня умеют аналоговые HD-системы
Ключевые характеристики
- Разрешение: до 2–5 Мп (1080p–5Мп) по коаксиалу (AHD/TVI/CVI).
- Дальность: до 300–500 м по качественному коаксиалу без активных усилителей; до 800 м с удлинителями.
- Задержка: практически нулевая; хорошо для пультов охраны и ПТК, где критичен «реальный» обзор.
- Кабелирование: коаксиал + отдельное питание 12 В, либо PoC (питание по коаксиалу) на ограниченных дистанциях.
- Архив: кодирование делается на DVR; сеть предприятия почти не нагружается.
Плюсы и минусы
- Преимущества: низкая цена канала, простота, устойчивость к сетевым сбоям, предсказуемость обслуживания.
- Ограничения: слабая аналитика, «жесткая» привязка к DVR (16/32 канала), сложнее масштабировать, ограниченная интеграция с IT/OT.
IP-видеонаблюдение для промышленных задач
Функции и возможности
- Разрешение: 4–12 Мп, широкие WDR до 120 дБ, цветное изображение при низкой освещенности (Starlight/ColorVu).
- Сеть и питание: PoE (IEEE 802.3af/at/bt), оптический магистральный транспорт, VLAN, резервирование колец.
- Видеоналитика: контроль СИЗ (каски/жилеты), пересечение линий, оставленные предметы, дым/пламя по видео, подсчет людей/техники, распознавание номеров и лиц.
- Интеграция: ONVIF, SDK, связь с СКУД, ПС, АСУ ТП, АРМ диспетчера, системы «безопасный город/периметр».
Сетевая нагрузка и архив
- Средний поток: 2,5–4 Мбит/с на камеру 2–4 Мп при H.265, 15–25 к/с; 4К — 8–12 Мбит/с.
- Пример: 64 IP-камеры по 2,5 Мбит/с = ~160 Мбит/с на агрегации; суточный архив ~1,7 ТБ; на 30 дней ≈ 50–55 ТБ + резерв под RAID.
- Экономия: H.265(+), VBR, запись по событию/движению — минус 30–60% объема.

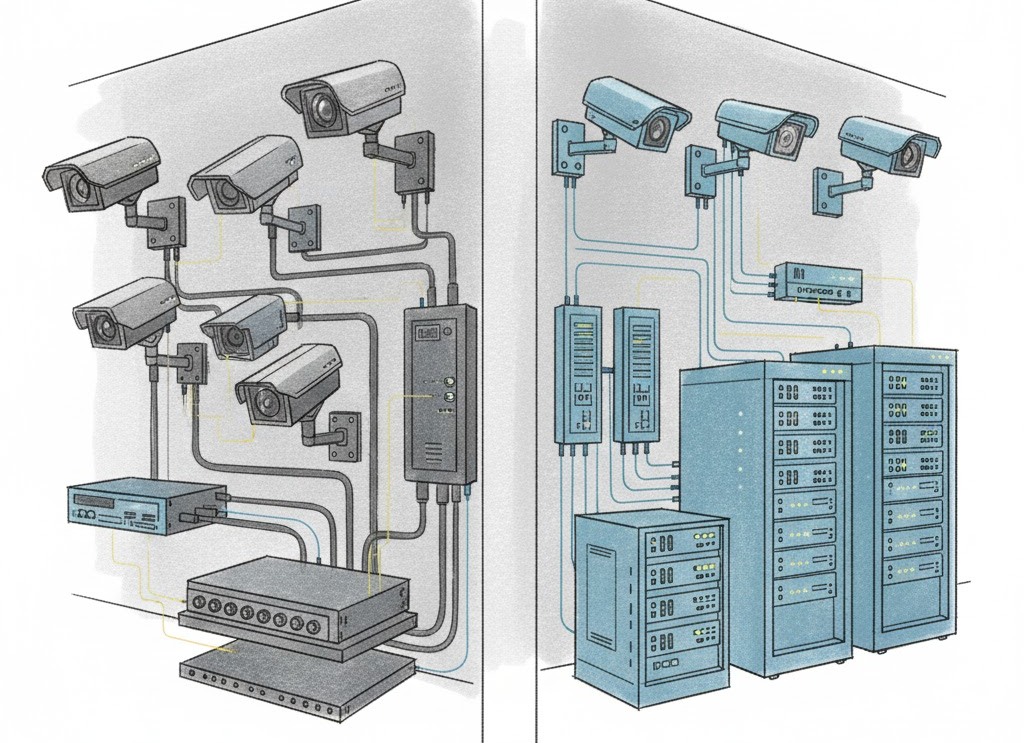

Что выбрать: сравнение на одном листе
| Параметр | Аналог HD (AHD/TVI/CVI) | IP-видеонаблюдение |
|---|---|---|
| Качество изображения | До 5 Мп, базовый WDR | 4–12 Мп, WDR 120 дБ, широкий динамический диапазон |
| Задержка | Минимальная | 100–300 мс (зависит от сети и VMS) |
| Сложность масштабирования | DVR 16/32 канала, отдельный коаксиал | Гибкая сеть, PoE/оптика, расширение без «пересборки» |
| Видеонаalitика | Ограничена базовыми алгоритмами DVR | Edge/Server AI, сложные сценарии (СИЗ, периметр, OT-события) |
| Интеграция | Обычно закрыта в рамках DVR | ONVIF, SDK, шины данных, SIEM/SCADA |
| Нагрузка на сеть | Минимальна (локально в DVR) | Значительна; нужна грамотная L2/L3-сегментация |
| CAPEX (на канал) | Ниже — от кабеля до камер | Выше, но окупается аналитикой и масштабом |
| OPEX | Низкий, но жесткая привязка к DVR | Зависит от хранения и лицензий; простая замена/расширение |
| Устойчивость к помехам | Зависит от коаксиала; длинные трассы шумят | Оптика и экранированная витая пара устойчивее |
| Взрывозащита/харш-условия | Есть решения, но выбор меньше | Широкая линейка Ex (например, 1Ex d IIC T6 Gb), IP66/67, IK10 |
Гибрид: быстрый путь модернизации без остановки производства
- Сохранение коаксиала: Ethernet-over-Coax адаптеры позволяют «поднять» IP на существующих трассах, снизив CAPEX на 20–40%.
- Гибридные DVR/NVR: подключают аналог HD и IP одновременно; удобно для поэтапной замены камер по цехам/очередям.
- Переиспользование стоек и узлов питания: постепенная миграция на PoE-коммутаторы и резервирование (UPS, двойное питание).
«Проект видеонаблюдения стоит столько, сколько стоит ошибка, которую он не выявил». Экономия на проектировании и сети оборачивается потерями на расследованиях, простоях и штрафах надзора.
Практика внедрений на реальных объектах
- Нефтебаза, 120+ камер, периметр 4 км: переход с аналоговых 960H на IP 4 Мп с аналитикой пересечения и контроля СИЗ на наливных эстакадах. Сохранен архив 30 дней по требованиям службы безопасности. Использованы PoE-ринги и оптическая магистраль. Снижение несанкционированных допусков на 62% за 6 месяцев.
- Химическое производство, взрывопожароопасные зоны: внедрены взрывозащищенные PTZ-камеры (температура -50…+60 °C, IP66/IK10). Интеграция с АСУ ТП: автоматическое наведение PTZ по событию «аварийный останов». ROI — 18 месяцев за счет сокращения простоев и времени расследований.
- Модернизация на действующем объекте ТЭК: гибридная схема — 60 старых коаксиальных линий переведены через EoC-адаптеры, 40 новых IP-камер по оптике. CAPEX ниже на 27% против полной перекладки, окно работ без остановки технологической линии.
Подобные проекты компания выполняла на объектах ЛУКОЙЛ, Газпромнефть, СИБУР, Энергосеть, Транснефть; накоплена практика согласований, авторского надзора и сервисной поддержки в условиях непрерывного производства.
Как выбирать: от нормативов к TCO
Шаги принятия решения
- Определить обязательные требования: категория объекта (ТЭК, транспорт), локальные регламенты хранения (чаще 30–90 дней), зоны доступа и требования 152-ФЗ (согласие/информирование, защита архива).
- Сформировать карту рисков: периметр, опасные участки, ночные работы, взаимодействие с АСУ ТП, критичные последствия (пожар, травматизм, остановка).
- Считать трафик и архив: для каждой группы камер зафиксировать fps, кодек, режим записи (по движению/событиям), требуемый срок хранения. Заложить 20–30% запас под пиковую нагрузку.
- Спроектировать отказоустойчивость: резервирование L2/L3, кольца (RSTP/ERPS), двойное питание камер и коммутаторов, RAID 6/10 для NVR, ИБП и дизель-генератор.
- Проверить кибербезопасность: сегментация VLAN, закрытые сервисы, пароли/сертификаты, журналирование, контроль доступа к архиву, соответствие 152-ФЗ и внутренним ИБ-политикам.
Когда аналог уместен
- Небольшие площадки до 16–32 камер, ограниченный бюджет, нет потребности в глубокой аналитике.
- Короткие трассы по коаксиалу уже проложены и их качество высокое.
- Критична минимальная задержка (пульты охраны, маневровые операции в реальном времени).
Когда IP даст максимальную отдачу
- Нужна аналитика (СИЗ, периметр, распознавание номеров/лиц, интеграция с СКУД и АСУ ТП).
- Распределенные площадки, десятки/сотни камер, планы на расширение без «перешивки» трасс.
- Жесткие требования к качеству изображения (идентификация, работа в контровом свете, ночная съемка).
- Требуется взрывозащита, уличное исполнение, широкий диапазон температур.
О деньгах: TCO и окупаемость
- CAPEX: аналог дешевле на старте (камера+коаксиал+DVR), IP дороже за счет сетевой инфраструктуры и хранения.
- OPEX: у IP ниже стоимость расширения (добавили PoE-коммутатор и камеры) и выше «ценность кадра» за счет аналитики, сокращающей потери (штрафы, травмы, простои).
- Пример TCO: 100 IP-камер по 2,5 Мбит/с, 30 дней архива — около 80–90 ТБ нетто под RAID; экономия 35–50% на дисках при записи по событиям вместо круглосуточной.
- ROI: в проектах с контролем СИЗ и периметра окупаемость 12–24 месяца за счет предотвращенных инцидентов, сокращения времени расследований (в среднем в 3–5 раз) и оптимизации внеплановых простоев.
Юридические и нормативные акценты
- СОТ проектируются по ГОСТ Р 51558 и рекомендациям Р 78.36.008-99; технические решения согласуются с требованиями надзора и отраслевыми регламентами заказчика.
- Для объектов ТЭК — учет ФЗ №256-ФЗ и паспортов безопасности; для ОТИ/ТС — ФЗ №16-ФЗ и планы обеспечения транспортной безопасности (срок хранения, доступ).
- Персональные данные: 152-ФЗ — правовые основания обработки, разграничение прав, защита архивов и каналов, локальные акты и информирование персонала.
- Оборудование: соответствие ТР ТС 004/2011 и 020/2011; для опасных зон — исполнение Ex по требованиям промышленной безопасности.
Итоги и практические выводы
- Если нужна базовая фиксация событий и скорость внедрения — аналог HD или гибрид.
- Если важны аналитика, интеграция и масштаб — IP с правильной сетевой архитектурой и политиками ИБ.
- Гибрид — оптимален для плавной модернизации и сокращения CAPEX за счет переиспользования трасс.
Оптимальный путь — начать с технического аудита и расчетов TCO/ROI, закрепить требования в ТЗ (разрешение, fps, аналитика, срок хранения, отказоустойчивость, ИБ), после чего выполнить пилот на 5–10 камер в «трудной» зоне и только затем масштабировать решение. Такой подход снижает риск переделок и ускоряет согласования с надзором.
Чек-лист к ТЗ
- Цели: безопасность, технологический контроль, аналитика (какая именно).
- Нормативные ограничения: ФЗ/ГОСТ/ТР ТС, сроки хранения, ИБ.
- Среда: уличные/цеховые условия, температурный диапазон, Ex-зоны.
- Сеть и питание: PoE/оптика, резервирование, ИБП, стойки.
- Архив: объем, RAID, политика записи, георезервирование.
- Интеграция: СКУД, ПС, АСУ ТП, диспетчеризация, API/ONVIF.
- Сервис: SLA, регламент ТО, удаленный мониторинг состояния.
